Solids Builder - Ponto (Distância/Ângulo)

Ponto (Distância/Ângulo) - cria um ponto relativo a outro, dado uma distância no plano XY, um ângulo também no plano XY e uma elevação relativa Z:

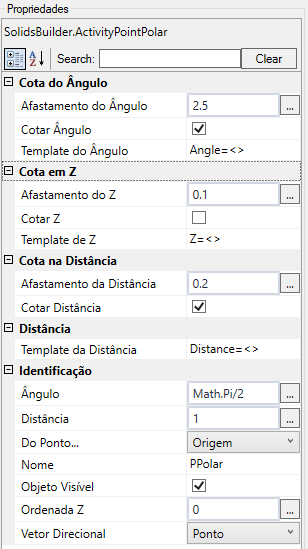

A atividade Ponto (Distância/Ângulo) tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do ponto deve seguir as regras de nomenclatura
  • Do Ponto - ponto de onde se quer calcular o ponto relativo
  • Objeto Visível - indica se o ponto deve ou não ser desenhado no preview
  • Distância - uma expressão VB que avalia a distância horizontal (plano XY) do ponto em relação ao ponto de origem
  • Ângulo - uma expressão VB que calcula um ângulo em relação ao vetor direcional informado, no sentido anti horário e dado em radianos
    no exemplo, Math.PI / 2 é 90 graus.
  • Ordenada Z - um valor numérico ou uma expressão VB para a ordenada Z, relativa ao ponto de origem
  • Vetor Direcional - um terceiro GeometryPoint que indica o eixo de onde se deve medir o ângulo fornecido
    Informe None se o ângulo está em relação ao eixo X
• Cota do Ângulo
  • Afastamento do ângulo - expressão VB que distancia a linha da cota da posição do ponto de origem
  • Cotar Ângulo - indica se deve desenhar a cota do ângulo
  • Template de Ângulo - um modelo de texto que fornece a cota
    Use <> para a dimensão (Exemplo: ângulo = <>)
• Cota na Distância
  • Afastamento do Distância - expressão VB que distancia a linha da cota da linha que liga a origem ao ponto
  • Cotar Distância - indica se deve desenhar uma cota no eixo Y entre o ponto de origem e o ponto em si
  • Template da Distância - um modelo de texto que fornece a cota
    Use <> para a dimensão (Exemplo: Distância = <>)
• Cota em Z
  • Afastamento do Z - expressão VB que distancia a linha da cota da posição do ponto
  • Cotar Z - indica se deve desenhar uma cota no eixo Z entre o ponto de origem e o ponto em si
  • Template de Z - um modelo de texto que fornece a cota
    Use <> para a dimensão (Exemplo: Delta z = <>)

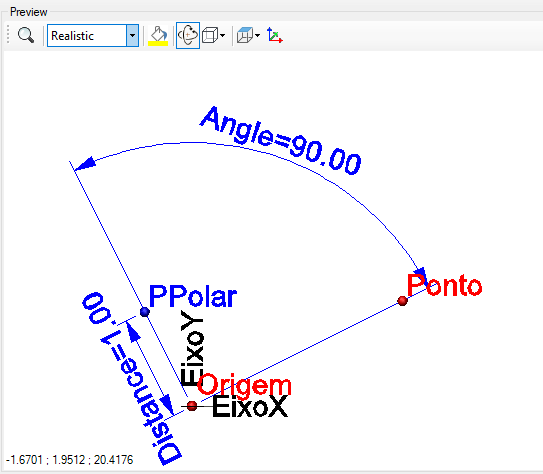

Abaixo, um exemplo de como ficam as cotas:

Note, estas cotas só aparecem no preview do modelo e depois será possível mostrar ou não nas telas de preview da seção do dispositivo

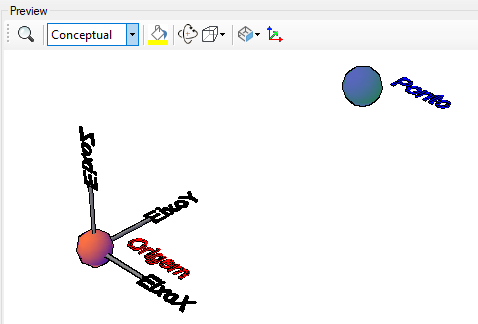

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview

Propriedades (para usar nas expressões VB)

implementa as propriedades dos pontos

Métodos (para usar nas expressões VB)

implementa os métodos das pontos
