Solids Builder - Interseção de Linhas

Interseção de Linhas - cria um ponto na interseção de duas curvas:

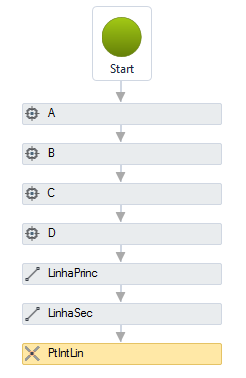

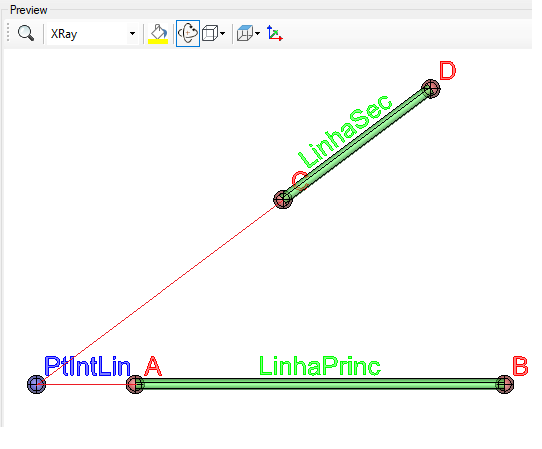

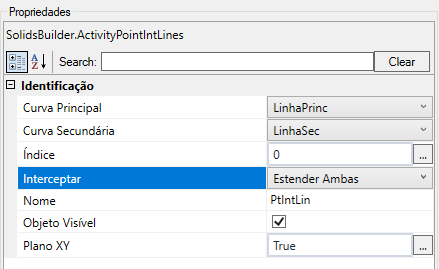

A atividade Interseção de Linhas tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do ponto deve seguir as regras de nomenclatura
  • Curva Principal - nome da curva principal
  • Curva Secundária - nome do curva secundária
  • Interceptar - indica como os pontos de interseção serão calculados:
    • Estender Ambas - calcula um ponto de interseção mesmo que as linhas não se cruzem efetivamente, neste caso, as linhas serão esticadas se necessário. Seria como fazer as interseção de XLINEs
    • Estender Principal - calcula os pontos de interseção esticando a curva principal se necessário
    • Estender Secundária - calcula os pontos de interseção esticando a curva secundária se necessário
    • Em Ambas - calcula pontos de interseção somente se as curvas se cruzam efetivamente
  • Plano XY - uma expressão VB que avalia como True ou False, dizendo que as curvas devem ser projetadas no plano XY antes de calcular os pontos de interseção. Quando é verdadeiro, o valor de Z pode ser interpolado entre os Z de cada curva. Se for falso, as curvas precisam se interceptar tridimensionalmente
  • Índice - índice do ponto que se quer na lista calculada
    Note, o cruzamento de linhas pode ocorrer em mais de uma posição. Convém analisar qual ponto se deseja, pois esta atividade só retorna um ponto.
    A posição dos pontos na lista de pontos calculados não é aleatória, por conta do algorítimo usado, eles são sempre calculados na mesma ordem. Experimente variar o índice para verificar o índice que melhor se adapta ao seu modelo
  • Objeto Visível - indica se o ponto deve ou não ser desenhado no preview

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview

Propriedades (para usar nas expressões VB)

implementa as propriedades dos pontos

Métodos (para usar nas expressões VB)

implementa os métodos das pontos
