Solids Builder - Interseção (4 pontos)

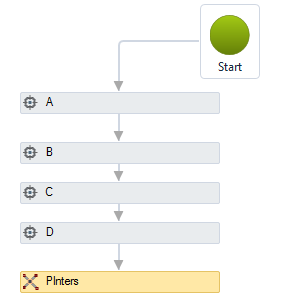

Interseção (4 pontos) - cria um ponto na interseção de duas retas que passam por dois pares de coordenadas:

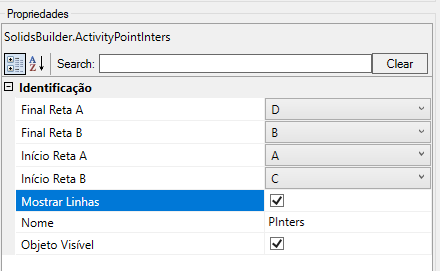

A atividade Interseção (4 pontos) tem a seguintes propriedades:

• Identificação
  • Nome - nome da atividade
    O nome do ponto deve seguir as regras de nomenclatura
  • Objeto Visível - indica se o ponto deve ou não ser desenhado no preview

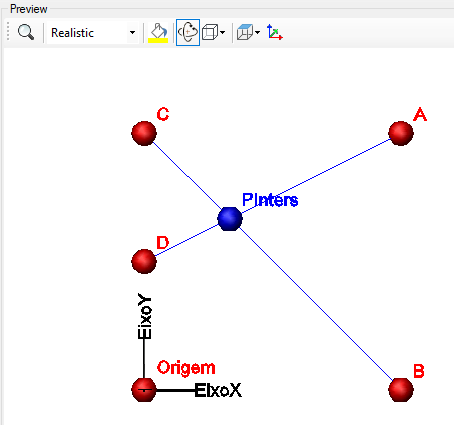

  • Linhas Visíveis - indica se as linhas de construção (em azul na imagem acima) estão visíveis ou não
• Linha Principal
  • Início da Reta A - nome do ponto de início da reta A
  • Final da Reta A - nome do ponto de final da reta A
• Linha Secundária
  • Início da Reta B - nome do ponto de início da reta B
  • Final da Reta B - nome do ponto de final da reta B

Note que, caso as linhas não estejam no mesmo plano, a ordenada Z do ponto de interseção será a média das alturas da ordenada Z sobre as retas A e B

Caso o texto fique muito grande/pequeno, ou a esfera que representa o ponto fique muito grande ou pequena, use o botões (A, a, , ) no topo da tela para alterar o preview

Propriedades (para usar nas expressões VB)

implementa as propriedades dos pontos

Métodos (para usar nas expressões VB)

implementa os métodos das pontos
