SPATHPROF

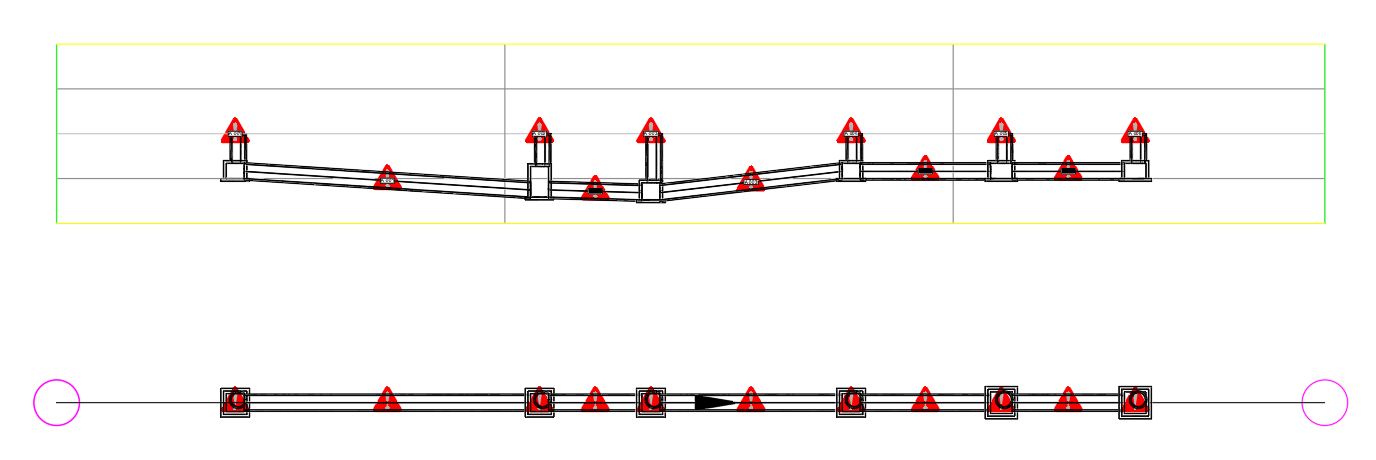

O comando SPATHPROF Projeta no Profile View ou Section View selecionado, toda a rota entre os dispositivos selecionados

Para usar, chame SPATHPROF na linha de comando, menu, barra de ferramentas ou no Ribbon.

Será solicitado que escolha dois dispositivos e em seguida a escolha do Profile View ou Section View.

As projeções de dispositivos serão criados nos estilos definidos nas propriedades da rede ao qual os dispositivos pertencem:

Para o caso de ter criado o Profile View ou Section View, ele terá altura tal que possa representar todas as projeções criadas:

Use os comandos:

• SADDLABELS - para adicionar labels, caso não tenha sido adicionado
• SEDITSTYLE - editar o estilo da projeção, ou
• SPROPS - editar as propriedades das projeções, trocando o estilo por exemplo
• SVIEWPROJECTIONS - para editar todas as projeções desenhadas no Profile View ou Section View

Note: Para que seja possível usar este comando, uma licença é necessária.
