SRESET

O comando SRESET Redefine o layer, estilo, regra, ou os três, dos dispositivos desenhados, para que correspondam aos parâmetros configurados nas seções típicas destes dispositivos

Para usar, chame SRESET na linha de comando, menu, barra de ferramentas ou no Ribbon

Será solicitado que selecione os dispositivos a serem modificados e então uma opção de modificação:

• Layer - altera o layer em que o dispositivo está inserido nomodel space
• Estilo - controla o estilo que o dispositivo está desenhado
• Regra - controla as regras aplicáveis ao dispositivo durante o cálculo da rede
• Seção - os parâmetros geométricos da seção
• Todos - altera todos os itens acima

Facilita muito na hora de padronizar o desenho, desde que as trocas de seção típica do dispositivo tenham sido feitas corretamente, isto é, sempre existe uma seção típica associada ao dispositivo

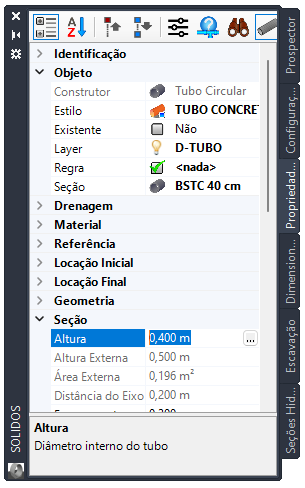

Sempre que precisar mudar a seção de algum dispositivo, por exemplo, o diâmetro de um tubo, evite fazer esta edição nas propriedades do dispositivo, aqui:

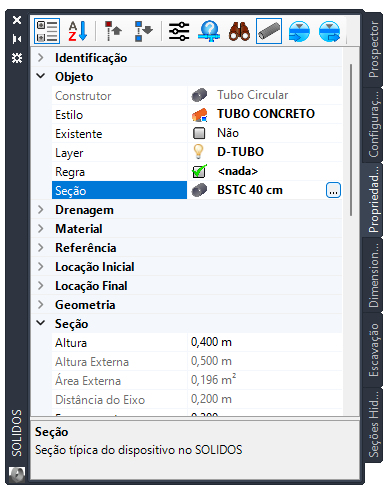

Digamos que o diâmetro tenha de ser aumentado. Pode ser que você esqueça de mudar a espessura da parede, estilo, regra, cobrimento... Enfim, tudo que pode estar relacionado com um outro diâmetro. Prefira sempre fazer a mudança na categoria Objeto:

Ao mudar a seção por esta propriedade, o layer, estilo, regras, dimensões secundárias (espessura de parede, cobrimento mínimo, etc) serão sobrescritos. Para que isso funcione, sua Lista de Materiais precisa estar completa e definida nas propriedades da rede a qual o dispositivo pertence.

Note: Para que seja possível usar este comando, uma licença é necessária.
