Tabelas

Uma Tabela é um tipo de Relatório, que está inserido no model space do projeto.

Uma Tabela pode expor dados de:

• Dispositivos
• Bacias de Contribuição
• Setores de Consumo
• Redes

Será útil para gerar notas de serviço por folha, trecho, ou geral, pois permite vários tipos de seleções de dispositivos.

Para criar uma tabela, use o comando STABLE. Para exportar para arquivo externo, use SEXPORTTABLE

Após ter criado a tabela, ao clicar o botão direito do mouse sobre o nó correspondente no Toolspace, você pode:

• Propriedades - edita as propriedades da tabela
• Apagar - apaga a tabela selecionada
• Zoom - faz zoom em planta, no ponto de inserção da tabela
• Calcular - força a atualização da tabela
• Selecionar - seleciona os itens que compõe o relatório
• Exportar - exporta o relatório para HTML ou XLS

Uma tabela tem as seguintes propriedades:

• Identificação
  • Nome (Name, String) - identifica a tabela na aba Prospector
    Evite nomes muito compridos, ou que contenham os seguintes caracteres: '*', '>', '<', '/', '\', '"', ':', ';', '|', '=', '`', '#', ',', '?'
  • Descrição (Description, String) - texto informativo que aparece ao parar o mouse sobre o nó da tabela no Prospector
• Objeto
  • Estilo (Style, ObjectId) - estilo ou template de colunas usados para gerar a tabela
  • Layer (Layer, ObjectId) - layer em que a tabela está desenhada
  • Está Calculada (IsCalc, Boolean) - Indica se a tabela está atualizada ou não ( aparece se não estiver)
  • Calcular Automaticamente (AutoCalc, Boolean) - indica se a tabela é atualizada automaticamente quando se alteram os objetos que aparecem na tabela
    Note, se existem muitas tabelas, esta operação pode ser lenta, deixe para atualizar manualmente mais tarde
  • Table Style (TableStyle, ObjectId) - Estilo de tabela do AutoCAD
    Controla a fonte de letras, tamanho das células e bordas
• Locação
  • Ponto de inserção (Location, GeometryPoint) - Ponto de inserção do canto superior esquerdo da tabela
• Geometria

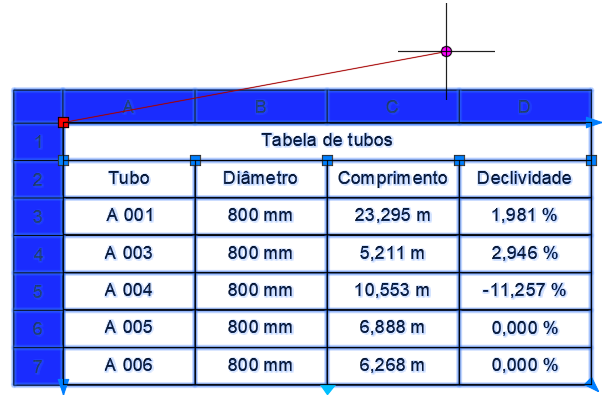

  • Rotação (Rotation, Double) - rotação da tabela em relação ao eixo X do WCS, pode ser alterado ao arrastar o GripPoint de rotação:


• Tabela
  • Objetos (Objects, ListObjectId) - lista dos itens selecionados
    Dependendo do tipo de seleção, pode-se selecionar manualmente e o botão para selecionar ( ) fica habilitado neste campo
  • Polígono de Seleção (SelectionPolygon, GeometryPointList) - lista dos pontos (WCS) do polígono de seleção
    Só está disponível se o tipo de seleção é do tipo Janela ou Cruzando
  • Tipo de seleção (SelMode, Enum) - tipo de seleção dos itens da tabela, pode ser:
    • Todos - seleciona todos os itens do projeto (dispositivos ou bacias)
      Note que os itens ainda serão filtrados pelas linhas de dados do estilo da tabela
    • Janela - seleciona os itens que estão totalmente contidos pelo polígono de seleção
    • Cruzando - seleciona os itens que estão contidos, total ou parcialmente (cruza com o polígono) pelo polígono de seleção
    • Seleção - seleção manual dos itens, habilita o botão ( ) no campo Itens Selecionados
    • Rede - seleciona apenas dispositivos da rede escolhida no campo Rede
    • OSE - Seleciona todos os dispositivos que passam pela rota traçada entre o Dispositivo Inicial e Dispositivo Final
  • Rede (SolNetwork, ObjectId) - Informe o nome da rede escolhida para gerar a tabela, se o tipo de seleção for Rede
  • Dispositivo Inicial (StartDevice, ObjectId) - Nome do dispositivo inicial da ordem de serviço, se o tipo de seleção for OSE
  • Dispositivo Final (EndDevice, ObjectId) - Nome do dispositivo final da ordem de serviço, se o tipo de seleção for OSE
  • Arquivo (File, String) - nome do arquivo a ser gerado externamente quando se deseja exportar a tabela para HTML ou XLS
• HTML
  • Template HTML (TemplateHtml, String) - nome do arquivo de template que gera o arquivo final em HTML
    Nele, insira o logotipo da empresa, por exemplo
• Excel
  • Template do Excel (ExcelTemplate, String) - nome do arquivo do Microsoft Excel que tem a planilha modelo a ser usada ao gerar um relatório externo do EXCEL
  • Planilha do Excel (ExcelSheet, String) - nome da planilha dentro do arquivo modelo que conterá os resultados
  • Número da Linha (ExcelLine, Integer) - número da linha onde os dados começarão a ser inseridos
  • Número da Coluna (ExcelColumn, Integer) - número da coluna onde os dados começarão a ser inseridos

Note que a tabela desenhada no AutoCAD, é uma tabela do AutoCAD, sendo assim, os comandos de edição da tabela estarão disponíveis. No entanto qualquer edição do conteúdo das células da tabela será desfeito. Somente redimensionamentos de linhas e colunas, ou ainda troca do Table Style é permitido.

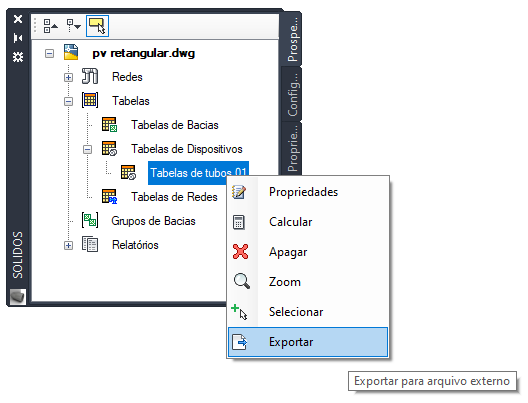

Ainda no nó da tabela, no Prospector, é possível exportar a tabela para um arquivo externo:

Será mostrado um resultado como este:

Note que a aparência do HTML irá depender do template HTML utilizado

Os comandos para edição de tabelas, são:

• STABLE - para criar tabelas
• SPROPS - para editar as propriedades da label
• STABLESTYLES - para editar os estilos das tabelas
• SEDITSTYLE - para editar o estilo da tabela
• SEXPORTTABLE - para exportar a tabela
