Estilo de Tabela

Um Estilo de Tabela ou template de tabela, é um elemento que fornece os subsídios para a geração de Relatórios, ou mesmo de Tabelas que são desenhadas no Model Space do projeto. Existem os seguintes tipos de labels:

1. Dispositivos
2. Bacias de Contribuição
3. Setores de Consumo
4. Redes

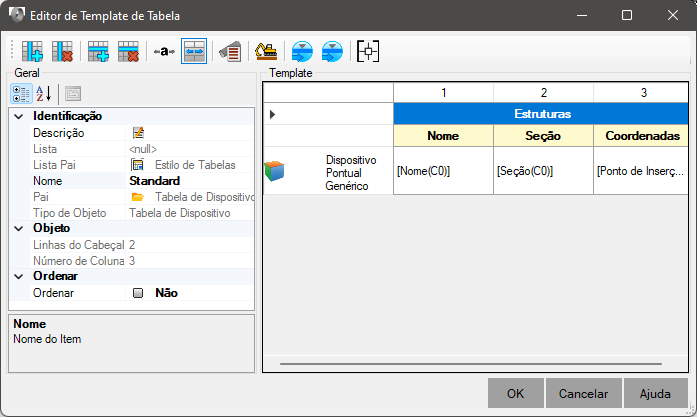

Para criar/editar um estilo de tabela, use o comando STABLESTYLES:

Um estilo de tabela tem as seguintes propriedades:

• Identificação
  • Nome - Informa o nome do estilo, que estará visível na aba de Configurações, sob o nó Estilos de Tabelas
    Evite nomes muito compridos, ou que contenham os seguintes caracteres: '*', '>', '<', '/', '\', '"', ':', ';', '|', '=', '`', '#', ',', '?'
  • Descrição - Um texto amigável para descrever quando se usa determinado estilo. Ele fica visível ao parar o mouse sobre o nó, como uma "tooltip" (dica)
• Ordenar
  • Coluna a Ordenar - Informa o número da coluna utilizada para ordenar os dados da tabela
    Note: se o tipo de dado for um número, será adotado ordenação de número e se for texto, ordenação lexicográfica
    Se uma célula conter mais de um dado, o primeiro será utilizado na ordenação
  • Crescente - Informa se a ordenação será crescente ou decrescente
  • Ordenar - Informa se a ordenação será aplicada ou não
• Valores Padrão
  • Layer - nome do layer em que a tabela será inserida no Model Space
  • Table Style - Estilo de tabela do AutoCAD aplicado a tabela inserida no Model Space
    Controla a fonte de letras, tamanho das células e bordas
