Tabelas

O nó Tabelas concentra as tabelas que estão desenhadas no Model Space do AutoCAD.

Este nó permite uma série de ações, tais como:

• Criar - Cria uma nova Tabela
• Exportar - exporta as tabelas criadas, todas de uma vez em seus respectivos arquivos
• Exportar todos em um - exporta as tabelas criadas, todas de uma vez em um único arquivo
• Calcular - Calcular todas as tabelas

Existem 4 tipos de tabelas no programa:

1. Tabelas de Dispositivos - admite qualquer tipo de dispositivos
2. Tabelas de Redes - admite apenas redes e serve para criar quadros de características da rede
3. Tabelas de Bacias - admite apenas bacias de contribuição
4. Tabelas de Setores - admite apenas setores de consumo

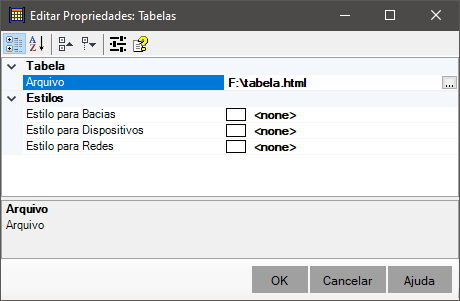

Algumas propriedades padrão estão listadas neste nó. Clique Propriedades no menu de contexto e edite estas configurações:

As propriedades são as seguintes:

• Tabela
  • Arquivo - nome do arquivo padrão quando se usa o comando de exportação para todas as tabelas no mesmo arquivo
• Estilos - controla os estilos padrão utilizados ao criar tabelas
  • Estilos para Bacias - aplica-se à bacias de contribuição
  • Estilos para Setores - aplica-se à setores de consumo
  • Estilos para Dispositivos - aplica-se à dispositivos
  • Estilos para Redes - aplica-se à redes

O nó tabelas pode mostrar o ícone (). Isso ocorre quando existem tabelas desatualizadas neste nó. Use o menu de contexto do nó para forçar a atualização de todas as tabelas.

Veja também:

• STABLE - comando para criar tabelas
• STABLESTYLES - comando para criar e editar estilos de tabelas
