STABLESTYLES

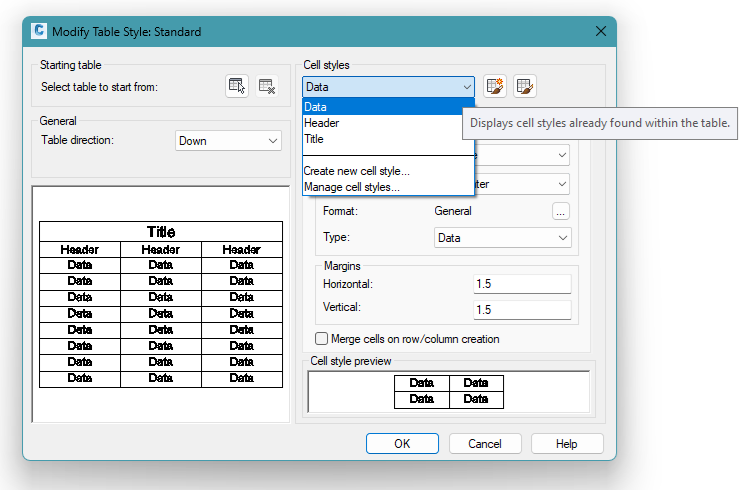

O comando STABLESTYLES cria e edita os templates de tabelas e relatórios

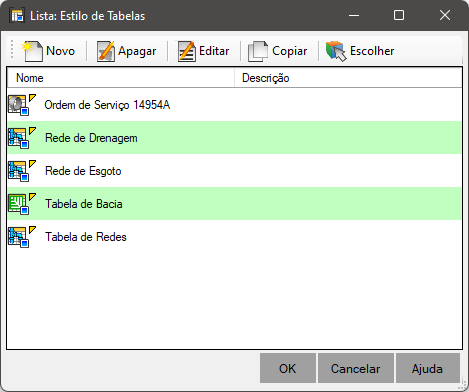

Para usar, chame STABLESTYLES na linha de comando, menu, barra de ferramentas, no Ribbon escolha o estilo que deseja editar:

Nesta tela você pode:

• Novo - Criar um novo estilo
• Apagar - Apagar os estilos selecionados, se não estiverem em uso
• Editar - Editar o estilo selecionado
• Copiar - Copiar e editar o estilo de tabela selecionado
• Escolher - selecione na tela um item que tem o estilo que quer editar

Um estilo de tabela na verdade é um template de escolha de colunas, propriedades etc, para extração de dados de dispositivos, bacias ou mesmo redes. Abaixo, um exemplo:

Na tela, na parte superior, vê-se os seguintes botões:

• Adicionar Colunas - Para adicionar colunas ao template
  Após adicionar algumas colunas, será possível adicionar as linhas de cabeçalho e as linhas de dados
• Remover Colunas Remove as colunas selecionadas
• Adicionar Cabeçalho - para adicionar linhas ao cabeçalho
  Na imagem acima, as células com fundo amarelo, são os cabeçalhos, e as com fundo branco são as linhas de dados
  O cabeçalho conterá qualquer tipo de texto estático e também permite mesclar as células dos títulos, conferindo uma apresentação final melhor. No exemplo, o título da tabela é Tabela de tubos e a linha toda está mesclada
• Remover Linha - Remove as linhas selecionadas, sejam elas de cabeçalhos ou de dados
• Expandir - Expande as colunas do editor. Note, não afeta a tabela resultante desenhada no CAD ou exportada
• Mesclar - Mescla ou desmescla as células selecionadas.
  Note: Somente as células do cabeçalho podem ser mescladas, pois o número de linhas dos dados é mutável
• Coluna Visível - alterna o estada da coluna:
  • Marcado - significa que a coluna será mostrada no resultado final
  • Desmarcado - significa que a coluna não será mostrada no resultado final
  A finalidade desta coluna é permitir a adição de uma coluna auxiliar, que permita ordenar as linhas da tabela final, quando esta coluna não precise aparecer
• Adicionar Tipos - Adiciona linha de filtro de tipo de elemento na tabela
  Note, alguns tipos são "genéricos, por exemplo: Dispositivo é genérico pois serve para dispositivo linear, ou pontual. "Dispositivo Pontual" é genérico pois serve para caixa ou PV. Então escolha um filtro adequado ao tipo de tabela que você quer gerar.

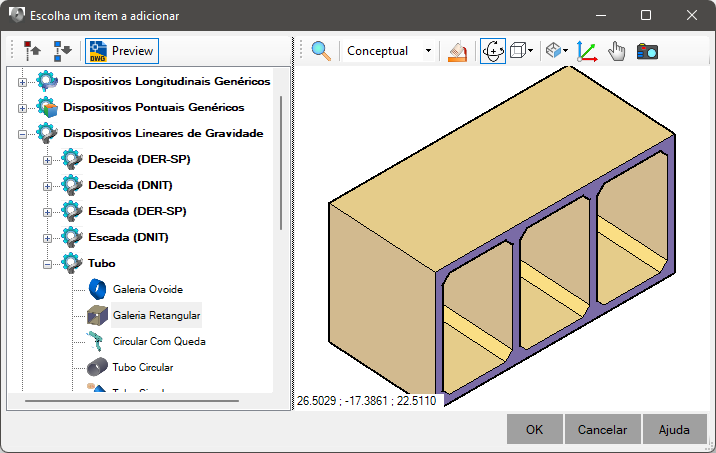

  Ao clicar este botão, será mostrada uma tela assim:



  Escolha o tipo de dispositivo e clique OK
• Filtro - Cria/Edita um filtro para a linha selecionada

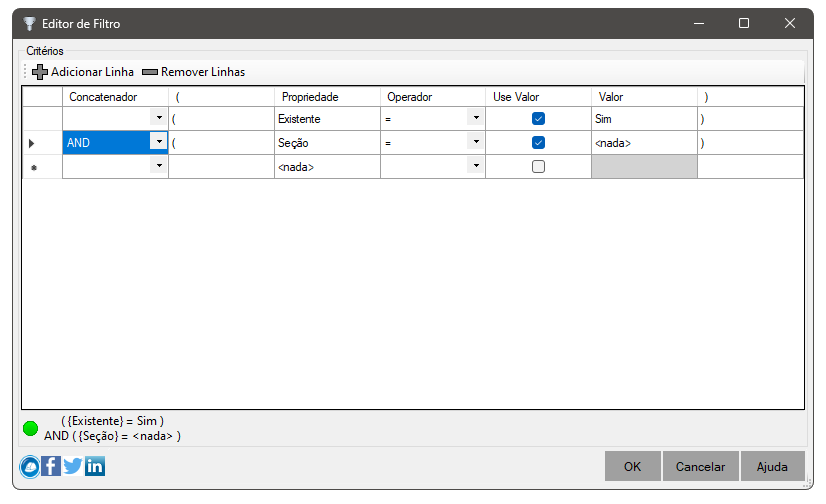

  Para usar, selecione uma linha que preenche valores (as que tem ícone) e clique o botão Filtro. Será chamado o Editor de Filtros, onde será possível criar uma expressão para filtrar ainda mais os itens que podem ser listados na linha




• Linha de Somatório - Adiciona uma linha de dados calculados que pode somar quantidades
  Ao adicionar uma linha de somatório, você pode somar escavação por exemplo, ou comprimento de tubos por seção
  Note que é possível adicionar mais um filtro nos itens selecionados pelo relatório ou tabela. Assim, pode-se quantificar separadamente os tubos:



  No exemplo acima, serão somados os comprimentos 2D dos tubos cuja seção seja igual a "BSTC 100 cm". Na tabela completa, pode-se adicionar linhas semelhantes para somar os demais tamanhos da lista de material:

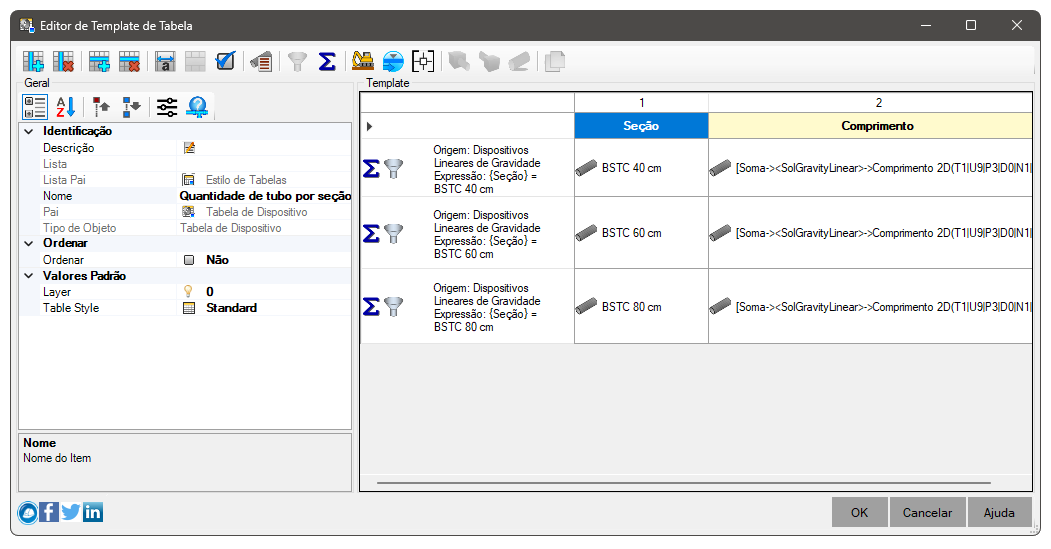

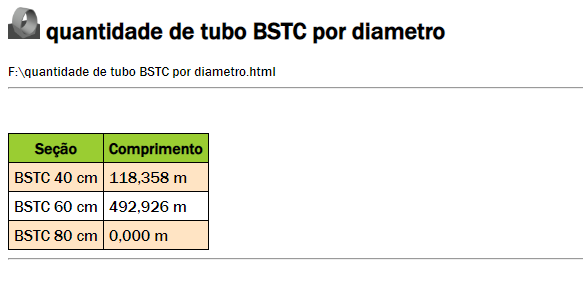

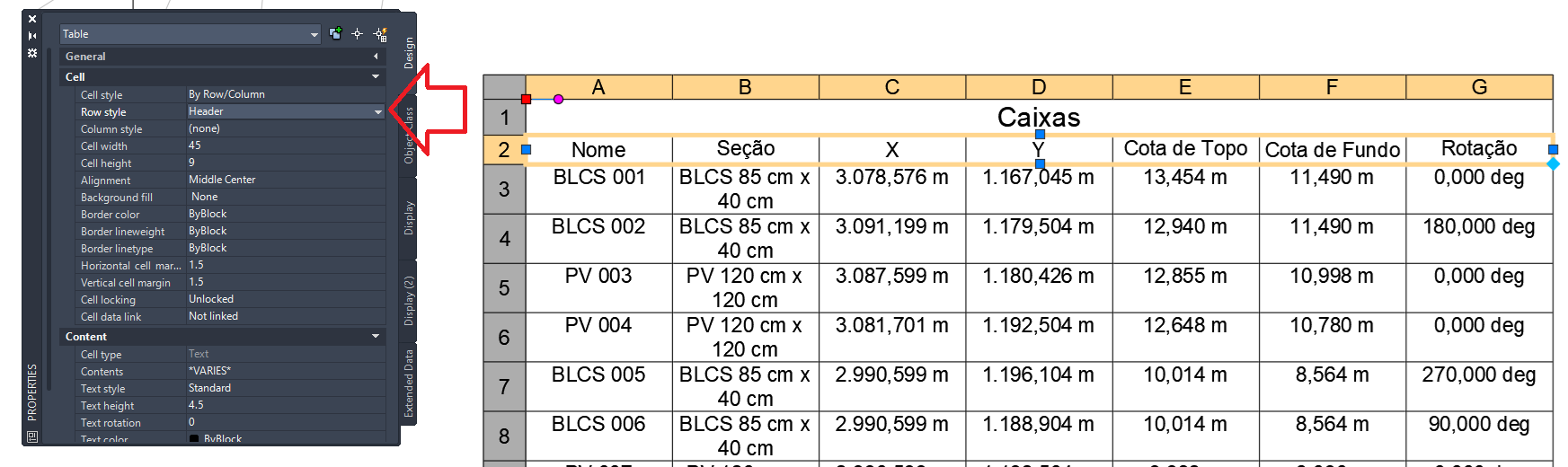

  Um resultado possível será:




• Seções Hidráulicas no dimensionamento - possibilita listar os resultados da aba Seções Hidráulicas para o início do projeto (dimensionamento). Aplica-se a dispositivos longitudinais de gravidade apenas
• Seções Hidráulicas no dimensionamento - possibilita listar os resultados da aba Seções Hidráulicas para o final do projeto (verificação). Aplica-se a dispositivos longitudinais de gravidade apenas
• Pontos - possibilita listar os pontos dos dispositivos longitudinais
• Dispositivo da Entrada - em estilos de tabelas de dispositivos, quando a linha do template mostra informações para dispositivos lineares ou dispositivos longitudinais, é possível mostrar informações sobre o dispositivo conectado na entrada do dispositivo
• Dispositivo da Saída - em estilos de tabelas de dispositivos, quando a linha do template mostra informações para dispositivos lineares ou dispositivos longitudinais, é possível mostrar informações sobre o dispositivo conectado na saída do dispositivo
• Dispositivo Atual - em estilos de tabelas de dispositivos, quando a linha do template mostra informações para dispositivos lineares ou dispositivos longitudinais, e a célula tem informações sobre o dispositivo de entrada ou de saída, clique para poder adicionar propriedades do dispositivo linear
• Escavação - em estilos de tabelas de dispositivos, quando a linha do template mostra informações para dispositivos lineares ou dispositivos longitudinais, e a célula tem informações sobre a escavação da vala do dispositivo
• Copiar Linha - Clona a linha de propriedades atual, tornando possível escolher um outro tipo de item

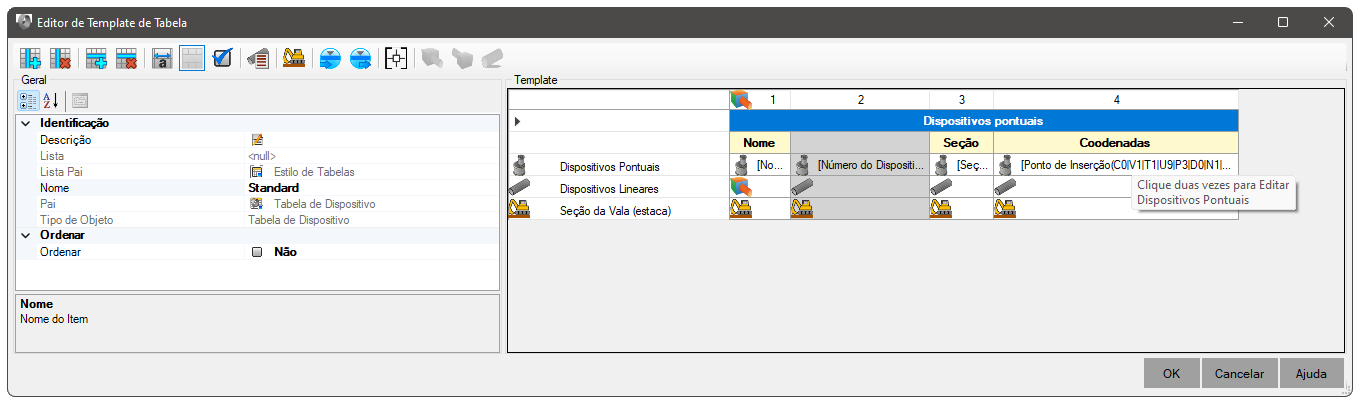

Após ter escolhido um tido de objeto, é preciso adicionar a macro que define a propriedade e formatação que se espera para ela. Para isso, faça duplo clique na célula:

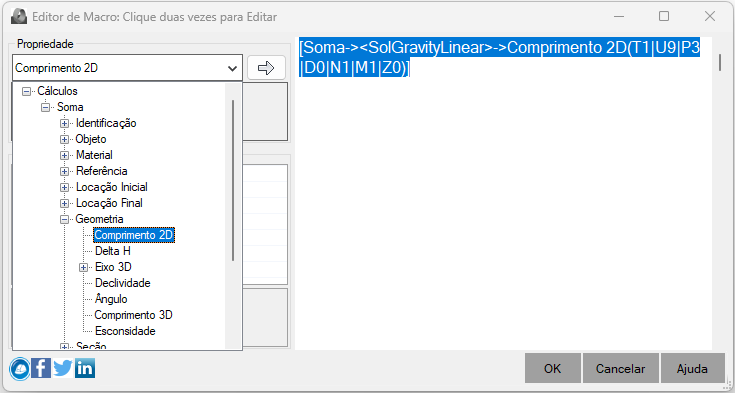

Será aberto o Editor de Macros:

Escolha a propriedade, a formatação e clique o botão

Note: As tabelas de dispositivos podem requerer informações cruzadas. Isso acontece quando dados dos dispositivo lineares não mostram dados referentes aos dispositivos pontuais. Por exemplo: queremos uma tabela de tubos que mostre dados do ponto de inserção do PV, ou ainda dados do dimensionamento hidráulico deste (precipitação, área de contribuição, etc). Nesta situação, use os botões Dispositivo da Entrada, Dispositivo da Saída. Você notará que o ícone da célula mudará. Isso significa que as propriedades serão lidas no PV de montante ou jusante, não no tubo em si.

Note: Dispositivos lineares (tubos, canaletas, etc) quando tem a escavação calculada, também podem mostrar esses dados na tabela. Neste caso, será necessário clicar o botão Escavação e adicione as colunas que desejar.

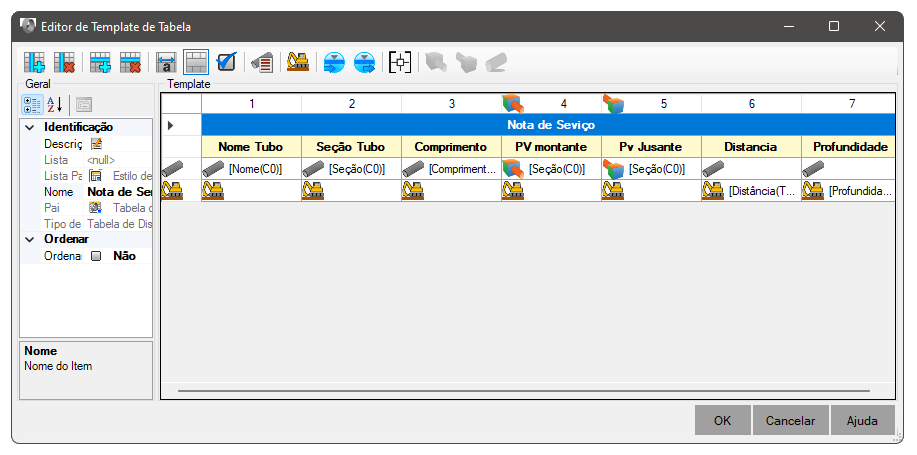

Para exemplificar as duas situações acima, considere o estilo abaixo:

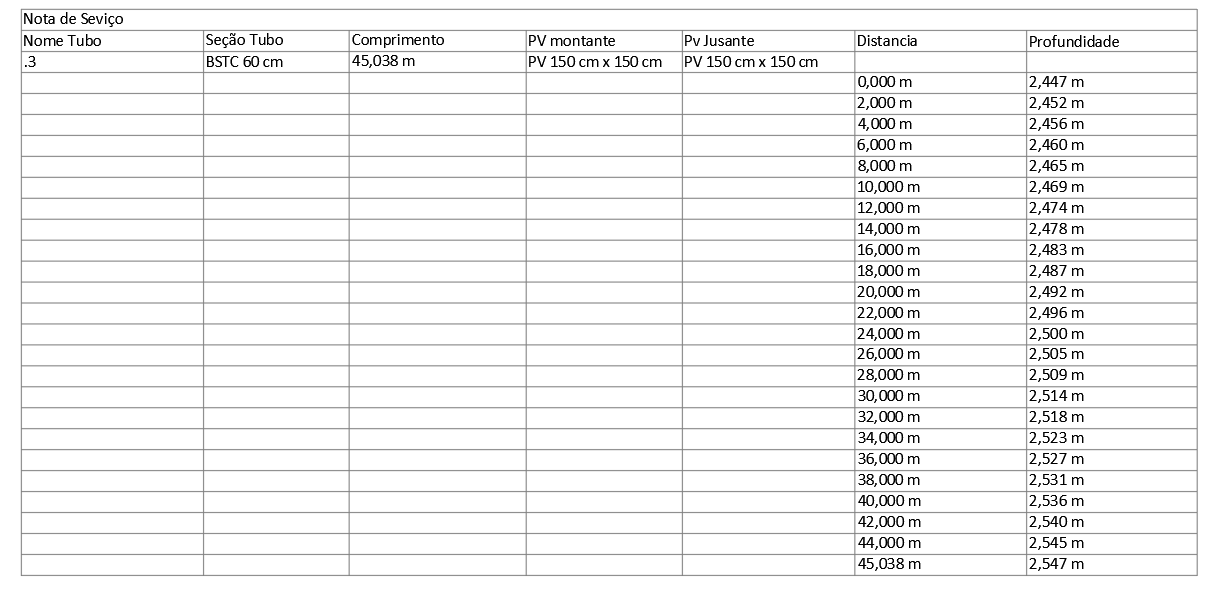

As colunas e 5 mostram dados dos PVs de montante e jusante respectivamente, enquanto que as colunas 1, 2 e 3 mostram dados do tubo. Na linha abaixo, as colunas 5, 6 e 7 mostram dados da vala escavada. Observe que a vala escavada tem diversas seções. Sendo assim, várias linhas são adicionadas. Um possível resultado do estilo acima:

Note: Ao criar uma tabela, será solicitado a seleção dos elementos que podem entrar na listagem da tabela. Se o tipo não estiver presente em uma das linhas de dados do template da tabela, ou não for um tipo filho dos tipos listados no template, ele será ignorado. Se ele combinar com mais de uma linha de dados, pode ser que o elemento apareça mais de uma vez na tabela resultante
