Aba Escavação

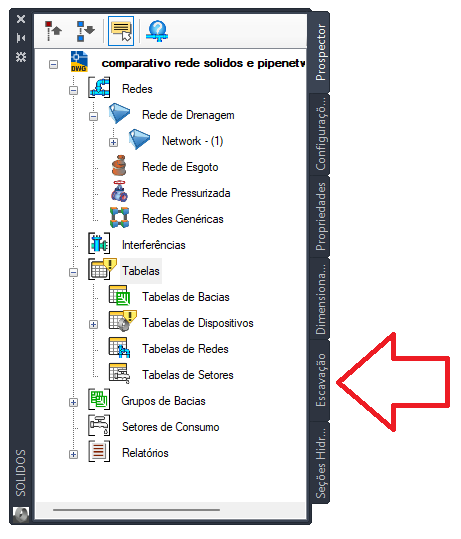

A aba escavação fica visível quando está habilitado o cálculo da escavação em Toolspace / Configurações / Padrões / Escavação. Será mostrada na planilha os dados de escavação para o tubo selecionado.

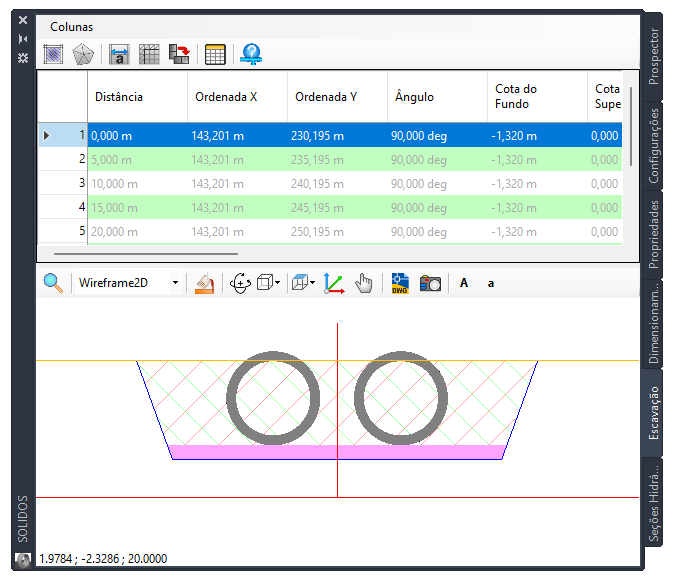

Um exemplo:

Nesta tela, ao clicar uma linha da planilha, será mostrado em planta a posição da seção e no preview, a seção em si.

Os botões na barra de ferramentas tem as seguintes funções:

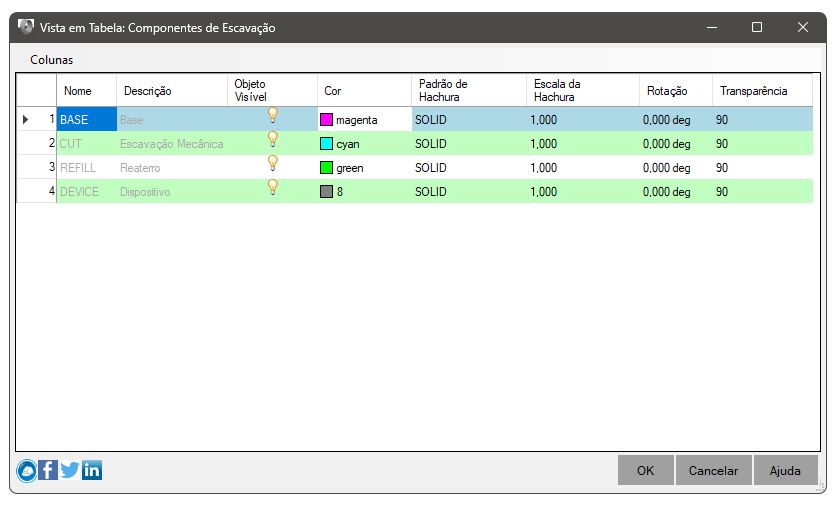

• Componentes da Seção - configura quais componentes são mostrados e qual a configuração devem assumir:

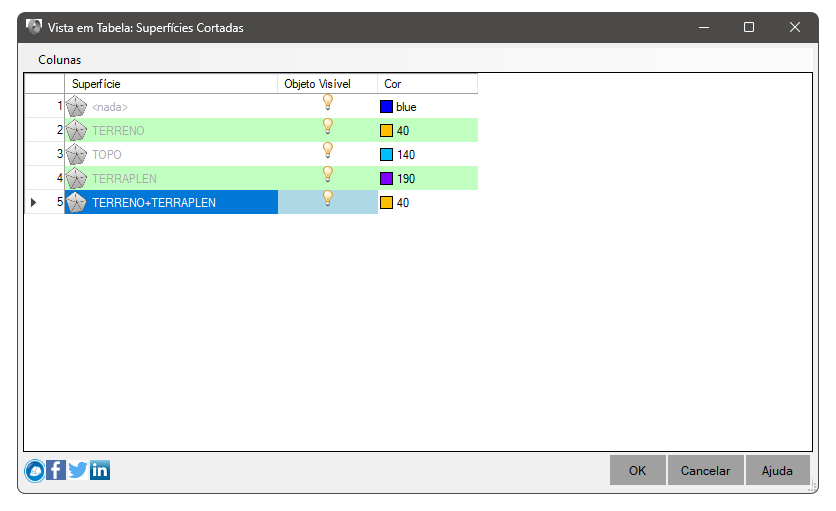

• Superfícies Cortadas - indica quais superfícies do projeto são mostradas na seção:


  Note: a superfície sem nome corresponde a superfície da vala escavada
• Expandir Colunas - ajusta a largura das colunas para mostrar todo o conteúdo da célula
• Congelar Painéis - congela/descongela painéis na tabela
• Layout - ajusta o layout da tela, mostrando o preview e a tabela empilhados ou lado a lado
• Exportar - exporta a tabela como mostrada para um arquivo externo (html ou xlsx)

Cada seção tem as seguintes propriedades:

• Locação
  • Distância - distância em relação ao início do dispositivo
  • X - ordenada X da estaca no eixo do dispositivo
  • Y - ordenada Y da estaca no eixo do dispositivo
  • Ângulo - ângulo da tangente ao eixo na estaca da seção
  • Cota de Fundo - cota no fundo da vala
  • Cota da Superfície - cota na superfície de referência
  • Profundidade - Profundidade da vala (Prof.= (Cota da Superfície) - (Cota de Fundo))
• Lado Direito
  • Offset Direito da Vala - distância do offset em relação ao eixo para o lado direito
  • Elevação Direita da Vala - elevação do offset no lado direito
• Lado Esquerdo
  • Offset Esquerdo da Vala - distância do offset em relação ao eixo para o lado esquerdo
  • Elevação Esquerda da Vala - elevação do offset no lado esquerdo
• Escoramento
  • Altura de Escoramento - valor da altura de escoramento na estaca
• Áreas
  • Escavação Manual (EMAN) - área da escavação manual
    Corresponde ao berço, ou regularização da do fundo da vala

  • Escavação Mecânica (EMEC) - área da escavação mecânica
    Corresponde a área escavada até o fundo do dispositivo, sem contar o berço
  • Reaterro Total (RTOTAL) - área da reaterro total

  • Área Externa (OutArea) - área externa da seção do dispositivo
  • Reaterro Mecânico (RMEC) - área da reaterro mecânico
    Corresponde a área de reaterro acima do dispositivo
  • Reaterro Manual (RMAN) - área da reaterro manual
    Corresponde a área de reaterro na altura externa do dispositivo
