Opções - Escavação

A categoria escavação, controla como os cálculos de escavação dos dispositivos são feitos, estabelecendo limites, dimensões mínimas, ou tipo de seção escavada.
Configure os valores das propriedades abaixo conforme orientações da NBR 9061/1985-segurança de escavação a céu aberto

As propriedades da categoria Escavação são:

• Calcular Escavação (CalculateExcavation, Boolean) - Indica se o mecanismo de cálculo de escavação está ou não habilitado em todo o projeto
• Banqueta (BenchWidth, Double) - em valas muito profundas, deve-se escavar a vala criando banquetas, a fim de evitar o escorregamento
  Este valor é a largura desta banqueta.como é uma escavação temporária e que será aterrada posteriormente, não se considera declividade nestas banquetas
• Distância nos Arcos (SectionArcDistance, Double) - Distância entre seções nos trechos em arco
  Nos dispositivos longitudinais, quando os vértices são arredondados, pode-se diminuir a distância entre as seções de terraplenagem, produzindo um resultado melhor
• Distância entre Seções (SectionArcDistance, Double) - para quantificar os volumes de escavação em dispositivos lineares, avalia-se uma seção gabaritada da vala a cada intervalo de distância.
  Este é o valor adotado. Encare isso como a modelagem de um corredor do civil 3D para tubos, pode-se considerar algo como 5 metros
• Escora mínima (MinShoring, Double) - É a altura de corte da vala a partir da qual é obrigatório o escoramento das paredes da vala
  Para efeito do cálculo da escora, adota-se os seguintes critérios:
  • Se a Profundidade da Vala ≤ profundidade Mínima, então Escora = 0
  • Se a Profundidade da Vala ≤ Altura da Banqueta
    • Se Talude da vala ≥ 80 graus, então Escora = Profundidade da vala
    • Se Talude da vala < 80 graus, então Escora = 0
  • Se a Profundidade da Vala ≥ Altura da Banqueta
    • Se Talude da vala ≥ 80 graus, então Escora = Altura da Banqueta
    • Se Talude da vala < 80 graus, então Escora = 0
• Largura das Seções (SectionWidth, Double) - É a largura da seção transversal para busca da linha do terreno
  Limite a valores compatíveis com a largura da escavação, pois este é um item que pode demorar para calcular
  Para tubos circulares, as valas não são maiores que 10 metros. Então este parece ser um bom valor
• Offset Mínimo (MinOffsetTrench, Double) - Distância mínima entre a projeção da parede externa do dispositivo e a parede da vala, que permite a circulação durante o assentamento do dispositivo
• Talude Máximo (BenchHeight, Double) - Altura máxima da vala a partir da qual deve-se escavar uma banqueta
• Talude da Vala (TrenchSlope, Double) - ângulo de inclinação do talude da vala
• Tipo de vala (TrenchType, Enumerador) - Controla o tipo de vala escavada, pode ser:

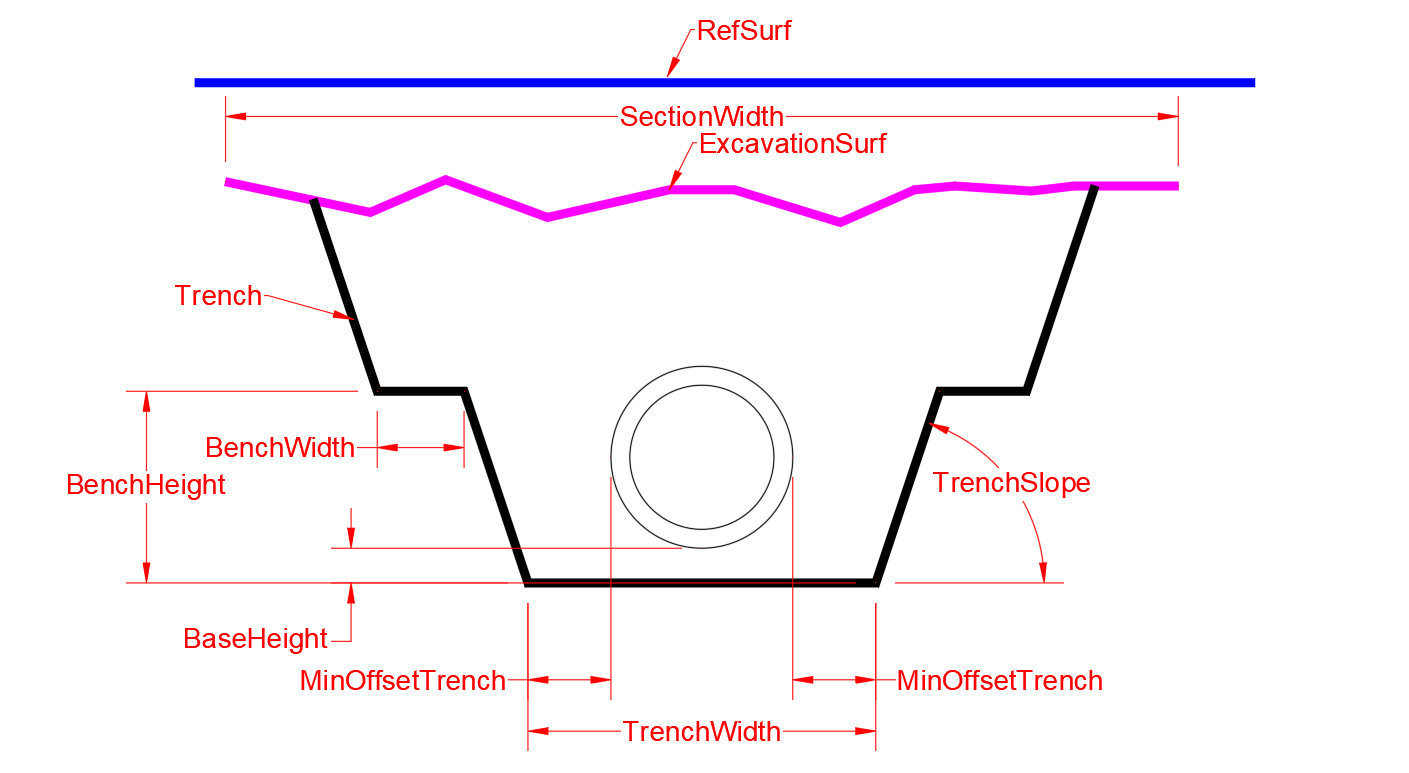

  • Norma - vala trapezoidal, com banquetas definidas usando a altura máxima do talude, largura da banqueta e inclinação deste talude

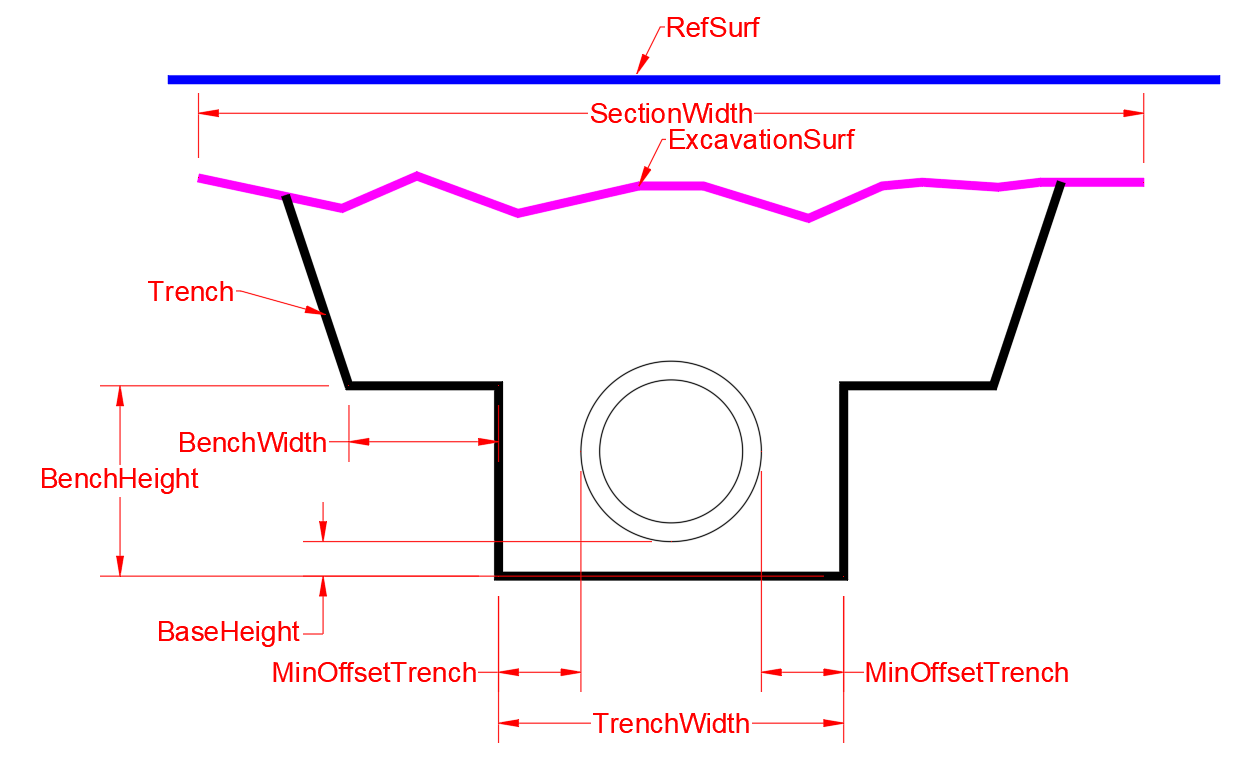

  • Praça - vala retangular com altura igual a altura máxima do talude, a partir da qual se escava uma banqueta e daí segue com a inclinação do talude configurado


• Altura do Berço (BaseHeight, Double) - altura necessária para construção do berço de concreto magro, brita ou apenas regularização do fundo da vala
• Vala Mínima (MinTrenchWidth, Double) - Dispositivos de pequenas dimensões, tais como tubos DN40, a vala tende a ser estreita. Para pequenas profundidade, onde se dispensa até mesmo o escoramento, a largura mínima da vala deve ser respeitada, assim se a largura externa do dispositivo mais o offset mínimo for inferior à vala mínima, esta será adotada. Considere como sendo a largura da concha da máquina que escava a vala
• Largura da Vala (TrenchWidth, Double) - Um valor padrão para a largura da vala quando se criam novas seções típicas na lista de materiais
• Comprimento da Vala (TrenchLength, Double) - Um valor padrão para o comprimento da vala quando se criam novas seções típicas de dispositivos pontuais na lista de materiais
• Corrigir Vala (FixLengthWidth, Boolean) - Indica que a largura da vala sempre será corrigida. Se estiver desabilitado, a correção só é feita se o valor arbitrado for menor que a largura externa do dispositivo acrescido de duas vezes o Offset Mínimo
• Número de Divisões (DivCount, Integer) - Número de seções por lado a serem calculadas para dispositivos pontuais
• Calcular Reaterro (CalcRefill, Boolean) - Indica se deve ser feito o cálculo do reaterro
  Para valas revestidas em grama, não se calcula o reaterro. Já para tubos, sim

Note: Com exceção da propriedade Calcular Escavação, estas propriedades só afetam novos dispositivos e novas seções típicas.
