Relatórios

O nó Relatórios concentra os Relatórios que podem ser exportados.

Este nó permite uma série de ações, tais como:

• Criar - Cria um novo Relatório
• Exportar - exporta os relatórios criadas, todos de uma vez em seus respectivos arquivos
• Exportar todos em um - exporta os relatórios criados, todas de uma vez em um único arquivo
• Calcular - Calcular todos os relatórios

Existem 4 tipos de relatório no programa:

1. Relatórios de Dispositivos - admite qualquer tipo de dispositivos
2. Relatórios de Redes - admite apenas redes e serve para criar quadros de características da rede
3. Relatórios de Bacias - admite apenas bacias de contribuição
4. Relatórios de Setores - admite apenas setores de consumo

Sim, os relatórios são praticamente a mesma coisa que as tabelas. A diferença é que as tabelas estão inseridas no model space, enquanto que os relatórios destinam-se apenas a gerar arquivos externos (HTML/XLSX)

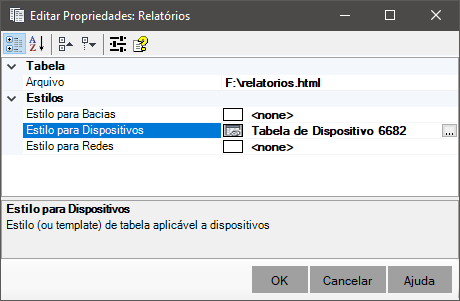

Algumas propriedades padrão estão listadas neste nó. Clique Propriedades no menu de contexto e edite estas configurações:

As propriedades são as seguintes:

• Tabela
  • Arquivo - nome do arquivo padrão quando se usa o comando de exportação para todos os relatórios no mesmo arquivo
• Estilos - controla os estilos padrão utilizados ao criar relatórios
  • Estilos para Bacias - aplica-se à bacias de contribuição
  • Estilos para Setores - aplica-se à setores de consumo
  • Estilos para Dispositivos - aplica-se à dispositivos
  • Estilos para Redes - aplica-se à redes

O nó Relatórios pode mostrar o ícone (). Isso ocorre quando existem relatórios desatualizadas neste nó. Use o menu de contexto do nó para forçar a atualização de todas os relatórios. Note: como o relatório não é desenhado no AutoCAD como uma tabela, considera-se o relatório estará desatualizado até que você o exporte para um arquivo externo.

Note: No SOLIDOS, Relatórios são são documentos exportáveis usados para memória de cálculo e quantitativos, enquanto Tabelas são elementos gráficos, desenhados diretamente no AutoCAD.

Características dos relatórios:

• Não são desenhados no AutoCAD
• Finalidade: gerar memória de cálculo, quantitativos e documentação técnica
• Exemplos: relatórios de consumo, balanço hídrico, listas de materiais
• Valor: servem como suporte técnico e administrativo, mas não entram na prancha gráfica

Veja também:

• SREPORT - comando para criar relatórios
• STABLESTYLES - comando para criar e editar estilos de relatórios
