Categoria Escavação (Excavation)

A categoria escavação contem as propriedades referentes a escavação da vala necessária para instalação do dispositivo.

• Todos os Dispositivos
  • Calcular Escavação (CalcExcavation, Boolean) indica se o dispositivo está habilitado para calcular a escavação
    Note: Nem todo dispositivo tem de calcular escavação. Tubos não destrutivos ou dispositivos existentes, por exemplo
  • Superfície de Escavação (ExcavationSurf, ObjectID) - Superfície usada para calcular a escavação do dispositivo
    Note: a superfície de escavação não precisa ser necessariamente a mesma que a superfície de referência, uma vez que em certas situações, a escavação da vala do dispositivo ocorre no terreno natural, antes da terraplenagem da superfície acabada. Neste caso o aterro acima da cota do terreno é pago no serviço de terraplenagem do trecho em si e não na escavação da vala
  • Calcular Reaterro (CalcRefill, Boolean) indica se o dispositivo está habilitado para calcular o reaterro
    Note: Nem todo dispositivo tem de calcular reaterro. Valas em grama, por exemplo. Calcula só a escavação
  • Altura do Berço (BaseHeight, Double) - altura necessária para construção do berço de concreto magro, brita ou apenas regularização do fundo da vala
  • Largura da Banqueta (BenchWidth, Double) - em valas profundas, deve-se fazer o corte da vala usando banquetas a fim de evitar escorregamento
  • Talude da Máximo (BenchHeight, Double) - altura da banquete ou maior altura da vala em que se dispensa a banqueta
  • Largura da Vala (TrenchWidth, Double) - largura total da vala de escavação, mede-se perpendicularmente ao eixo
  • Altura da Vala (TrenchHeight, Double) - altura entre o ponto de inserção e o topo do berço, usado para calcular a altura total da vala em cada piquete
  • Talude da Vala (TrenchSlope, Double) - ângulo de inclinação do talude da vala
  • Volume da Vala (TrenchVolume, Double) - Volume total do sólido da vala escavada
    Em dispositivos lineares/longitudinais, é usado para calcular a relação entre o volume escavado calculado pelo método das seções e o valor calculado no sólido da vala
    Esta relação é usada para corrigir os valores de escavação do dispositivo
• Dispositivos longitudinais
  • Distância nos Arcos (SectionArcDistance, Double) - Distância entre seções nos trechos em arco
    Nos dispositivos longitudinais, quando os vértices são arredondados, pode-se diminuir a distância entre as seções de terraplenagem, produzindo um resultado melhor
• Dispositivos lineares e longitudinais:


  • Distância entre Seções (SectionDistance, Double) - para quantificar os volumes de escavação em dispositivos lineares, avalia-se uma seção gabaritada da vala a cada intervalo de distância.
    Este é o valor adotado. Encare isso como a modelagem de um corredor do civil 3D para tubos, pode-se considerar algo como 5 metros
  • Deslocar Vala (DisplaceDitch, Double) - Desloca o eixo da vala em relação ao eixo do dispositivo
    Valores positivos deslocam à direita e negativos à esquerda
  • Variação (Variation, Double) - Variação no volume da vala dado pela relação entre o volume absoluto e o volume obtido pelo método das seções
    Variation = TrenchVolume / (Emec + Eman)

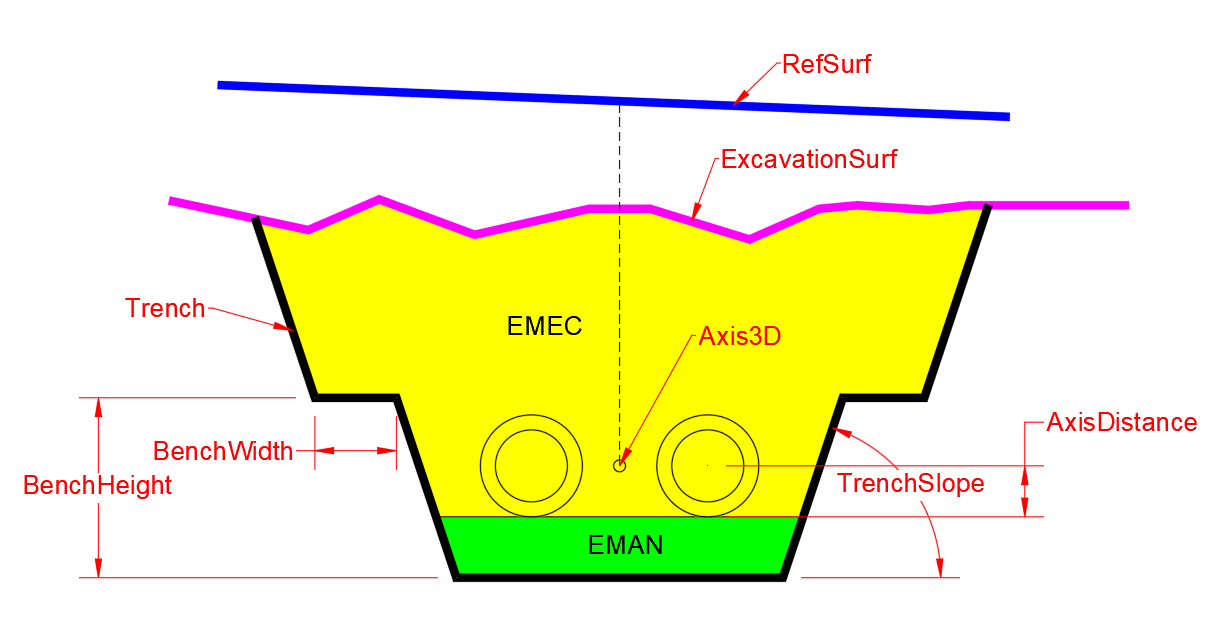

  • Escavação Manual (EMan, Double) - área de escavação do berço, normalmente se considera como regularização do fundo da vala (área marcada em verde):
    EMAN = (dx + TrenchWidth) * BaseHeight
    dx = BaseHeight / fac
    fac = Math.Tan(TrenchSlope)
  • Escavação Mecânica (EMec, Double) - área da parcela de escavação até o fundo do dispositivo, isto é, antes da regularização do fundo da vala (área marcada em amarelo):
    ETOTAL = EMEC + EMAN
    Onde "ETOTAL" é a área total escavada da seção.

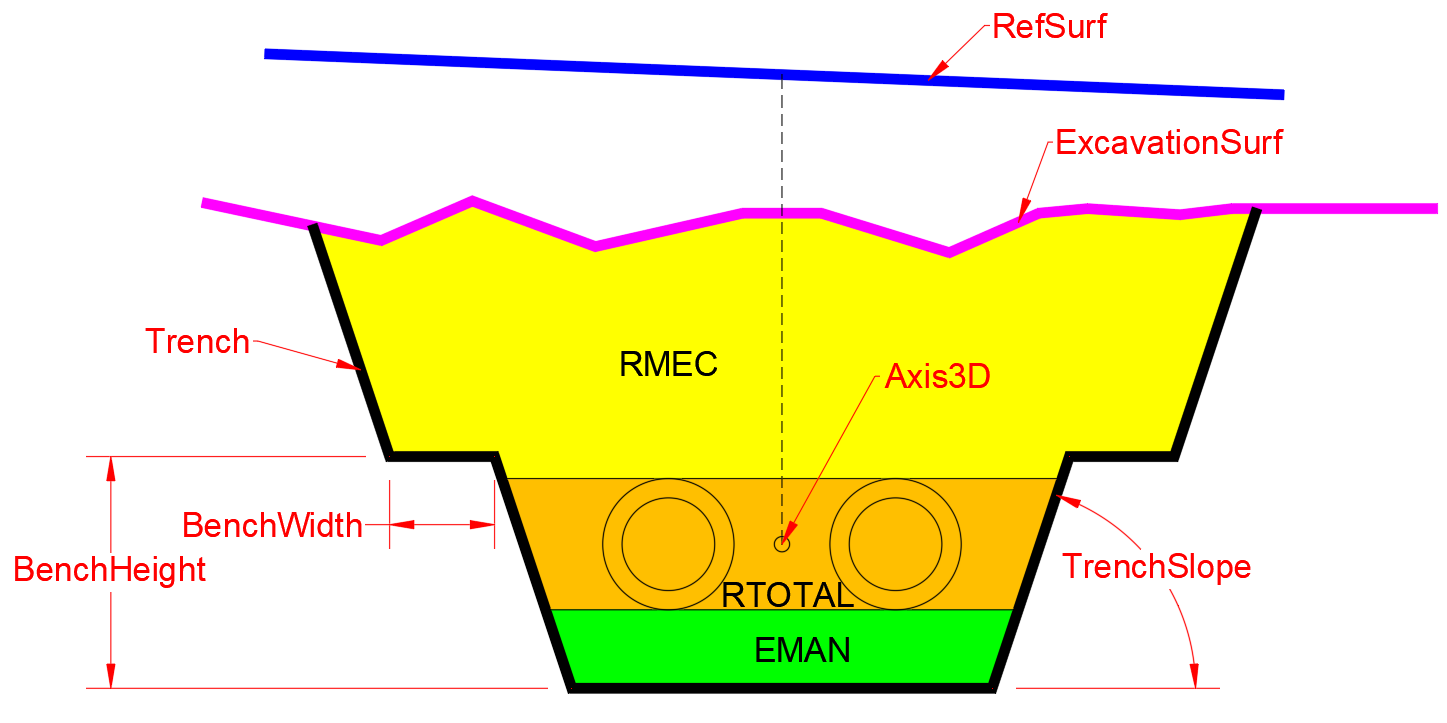

  • Recobrimento Manual (RMan, Double) - área da seção necessária para "enterrar" o dispositivo (área laranja na figura abaixo). É dita manual, porque em geral a compactação é feita com compactador manual ou de menor dimensão
    RTOTAL = OutHeight * (2 * dx + TrenchWidth + dy)
    dy = (BaseHeight + OutHeight) / fac
    RMAN = RTOTAL - OutArea

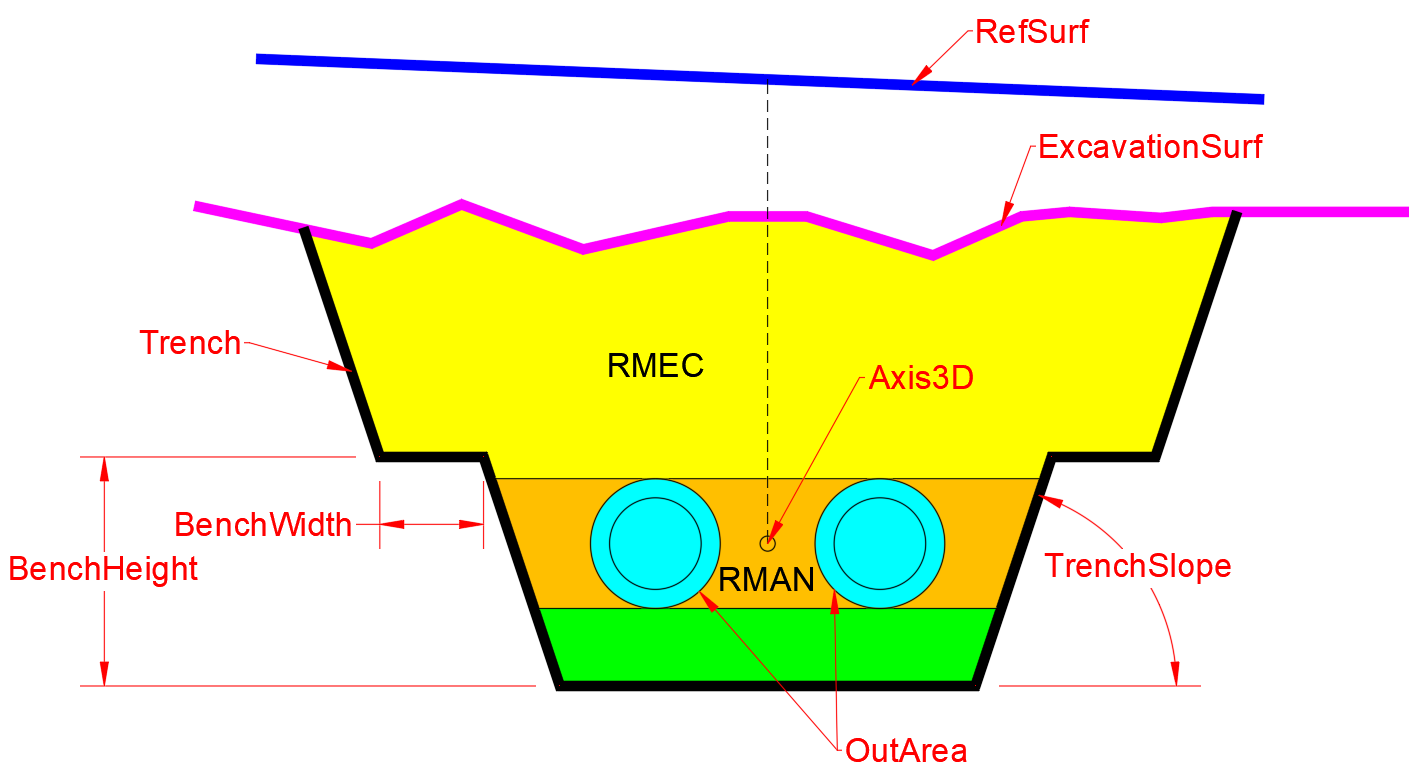

  • Recobrimento Mecânico (RMec, Double) - volume necessário para fechar a vala após o recobrimento manual
    RMEC = EMEC - RTOTAL


  • Escoramento (Shoring, Double) - área de escoramento necessário para construir a vala
  • Elevação da Escavação Inicial (StartExcavationSurfElevation, Double) - Elevação na superfície de escavação no início do dispositivo
  • Elevação da Escavação Final (EndExcavationSurfElevation, Double) - Elevação na superfície de escavação no final do dispositivo
• Dispositivos Pontuais


  • Comprimento da Vala (TrenchLength, Double) - comprimento da vala na maior dimensão em planta do dispositivo
  • Número de divisões (DivCount, Inteiro) - para efeito de modelagem do sólido da vala, é necessário modelar seções nos vértices
  • Volume Externo (SolidVolume, Double) - para o cálculo do reaterro, é necessário calcular o volume externo do sólido.
    Esta é uma propriedade obrigatória dos dispositivos pontuais que implementam a escavação e deve ser calculado pelo modelador

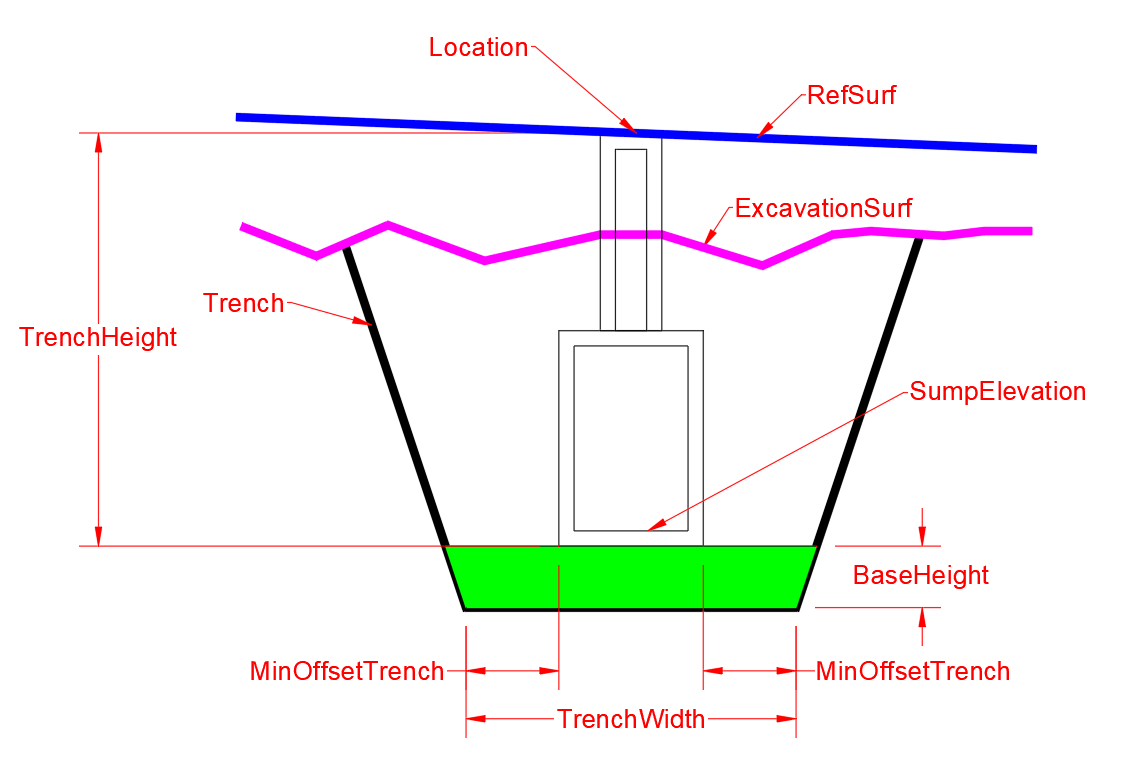

  • Escavação Manual (EMan, Double) - corresponde ao volume de escavação da regularização do berço (calculado pela equação do volume de tronco de pirâmide):
    EMan = (BaseHeight / 3) * (areaInf + areaSup + (areaInf + areaSup) ^ 0.5)
    areaInf = TrenchLength * TrenchWidth
    areaSup = (TrenchLength + 2 * dx) * (TrenchWidth + 2 * dx)
    dx = BaseHeight / Math.Tan(TrenchSlope)
  • Escavação Mecânica (EMec, Double) - corresponde a parcela de escavação até a elevação do fundo do dispositivo, isto é, antes da regularização do fundo da vala (área marcada em amarelo):
    EMEC = SolidoVala.Volume - EMAN
  • Recobrimento Manual (RMan, Double) - volume necessário para "enterrar" o dispositivo até a cota de topo deste.É dita manual, porque em geral a compactação é feita com compactador manual ou de menor dimensão.como o programa modela um sólido para a vala, o volume é calculado da seguinte forma:
    RecTrench é o sólido da vala cortada num plano com z = Location.Z
    Trench é o sólido total da vala
    RMan = RecTrench.Volume - SolidVolume - EMan
    Onde SolidVolume é o volume externo do dispositivo considerando-se até o seu cobrimento
  • Recobrimento Mecânico (RMec, Double) - volume necessário para fechar a vala após o recobrimento manual
    RMec = Trench.Volume - RecTrench.Volume
  • Elevação na Superfície de Escavação (ExcavationSurfaceElevation, Double) - Elevação na superfície de escavação
  • Altura de Escavação (ExcavationHeight, Double) - Altura total da vala a ser escavada
    ExcavationHeight = ExcavationSurfaceElevation - (Location.Z - (TrenchHeight + BaseHeight)
  • Altura de Escoramento (ShoringHeight, Double) - Altura calculada do escoramento
    ShoringHeight = Função(TrenchSlope, BenchHeight, MinShoring)
  • Escoramento (Shoring, Double) - área da escora necessária para construir a vala
    Shoring = ShoringHeight * (TrenchLength * 2 + TrenchWidth * 2)
• Dispositivos Conectados
  • Elevação da Escavação na Conexão (ConnectionExcavationElevation, Double) - Elevação na superfície de escavação no ponto de conexão

Veja o tópico Toolspace / Configurações / Padrões / Escavação para mais informações

Convém observar que os cálculos de escavação não são exatos, visto que há imprecisões no modelo digital da superfície e também considerações de como se calcula o volume externo (SolidVolume) dos dispositivos pontuais. Para estes, há que se observar até que altura o dispositivo é efetivamente enterrado. Caso o parâmetro Sobreelevação (SurfAj) seja positivo e de valor considerável, como seria para o caso de poço de visita de redes de esgoto, onde a tampa está cerca de 1 metro acima da superfície em áreas rurais.
