Fluxos extras de processamento - Valas Variáveis

Certos dispositivos lineares ou longitudinais não seguem uma seção constante ao longo do eixo. Desta forma, a vala de escavação também não pode ser constante pois traria valores inconsitentes com o dispositivo.

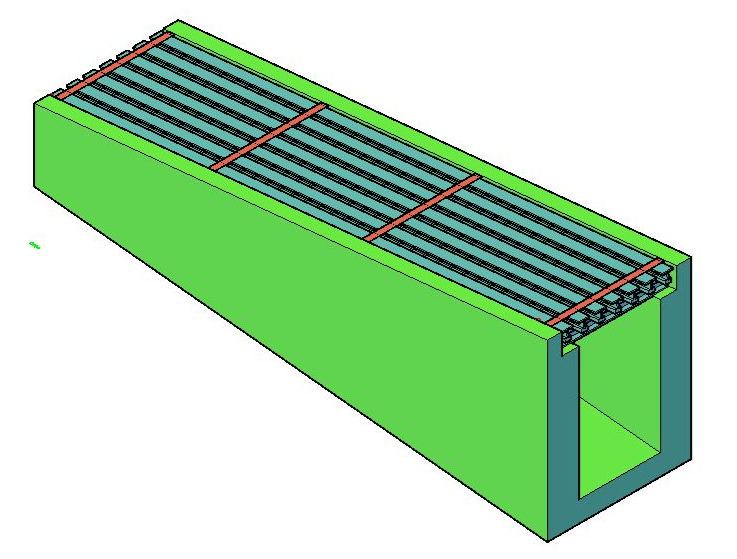

Considere o exemplo de canais retangulares de altura variável, tal como o Canal Retangular com Grelha Metálica, do padrão VALE:

Normalmente este tipo de dispositivo tem greide horizontal no topo, uma vez que é aplicado em pátios e travessias de linha; Desta forma, é necessário construir a seção com altura variável, desde uma altura mínima até uma altura máxima, a fim de garantir o escoamento

Apesar da variação ser pequena neste exemplo, podem existir situações onde a diferença de altura é significativa e então este fluxo extra se justifica

Para adicionar este fluxo extra ao modelador, siga estes passos:

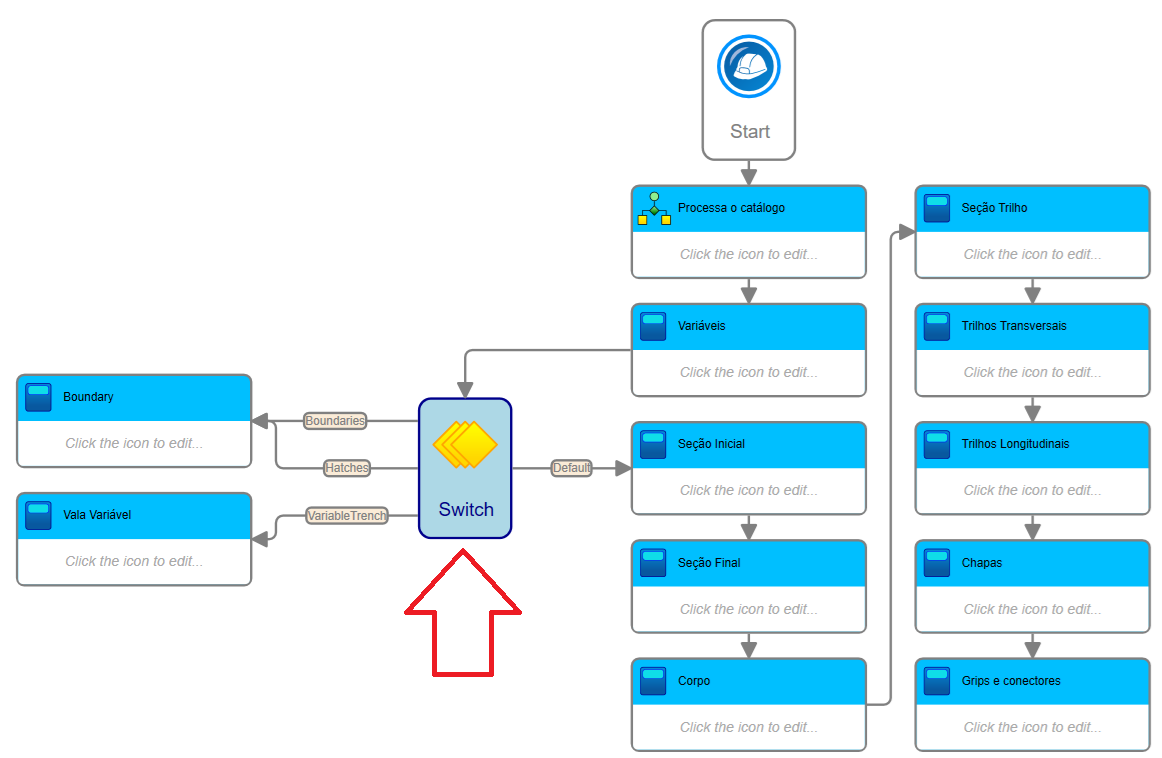

  1. No fluxograma do modelador, inclua um IF ou um Switch:
  2. Caso opte pelo Switch, em Expressão de Escolha coloque:
    ExtraFlows.ToString

    No SOLIDOS, o Switch funciona usando string
  3. Caso Opte por um IF, a expressão será:
    ExtraFlows = ExtraFlows.VariableTrench

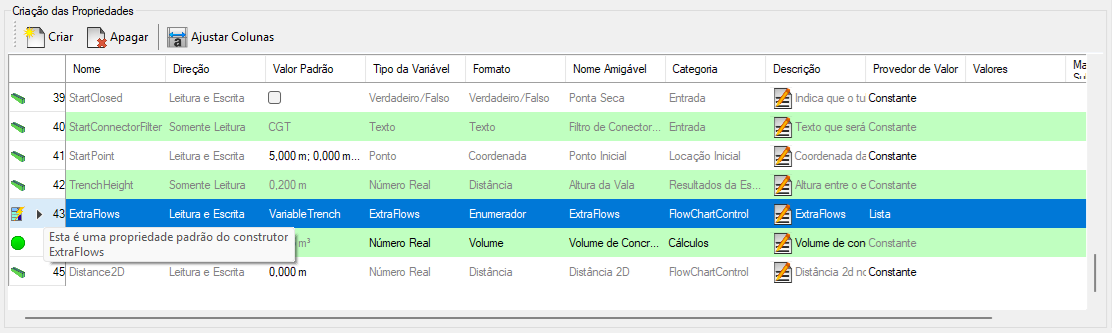

    No quadro de propriedades, ExtraFlows é uma propriedade padrão do modelador, cujo valor é um Enumerador do tipo SOLIDOS.ExtraFlows:
  4. Adicione ao fluxograma, uma Sequência e nela adicione Setar Parâmetro para cada uma das variáveis da vala:
    Obviamente estas equações poderão variar em função da seção típica.

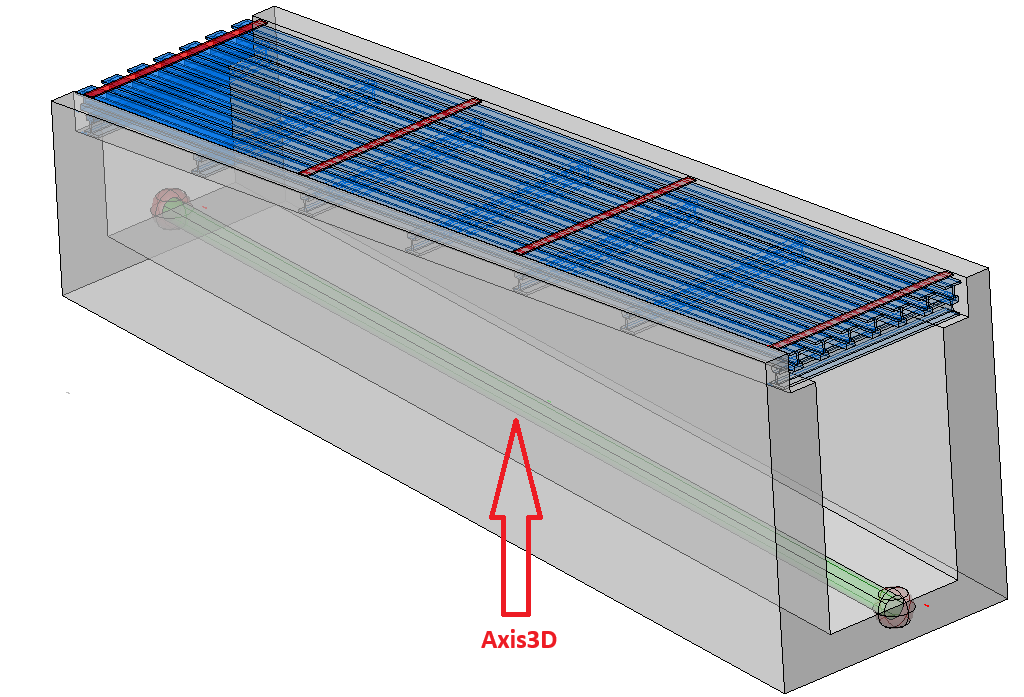

    Para este exemplo, foi considerado uma seção retangular, que varia a altura interna e o eixo que define a seção está fixado no topo do piso interno:

    Para este exemplo, CoverHeight é a variável chave. Ela deve ser recalculada para cada distância informada

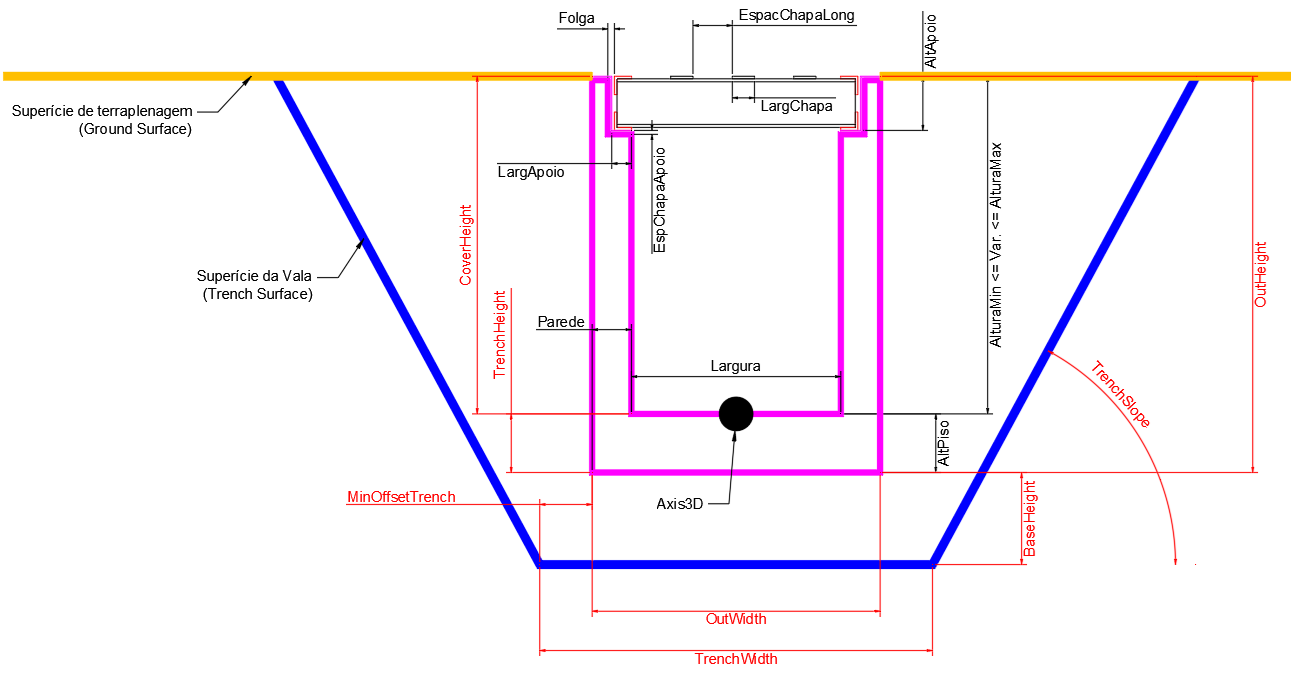

  5. Para cada distância informada pelo motor de cálculo da escavação, estas variáveis devem ser recalculadas, por isso entenda como elas funcionam:

    Ou mais especificamente para o exemplo:

    Observe que as medidas da seção típica (cor preta) são criadas pelo usuário e podem term qualquer nome. Já as medidas da vala escavada (cor vermelha) são medidas obrigatórias
  6. Observe a fórmula que calculou CoverHeight:
    CoverHeight = AlturaIni + (AlturaFim - AlturaIni) * Distance2D / comprimento

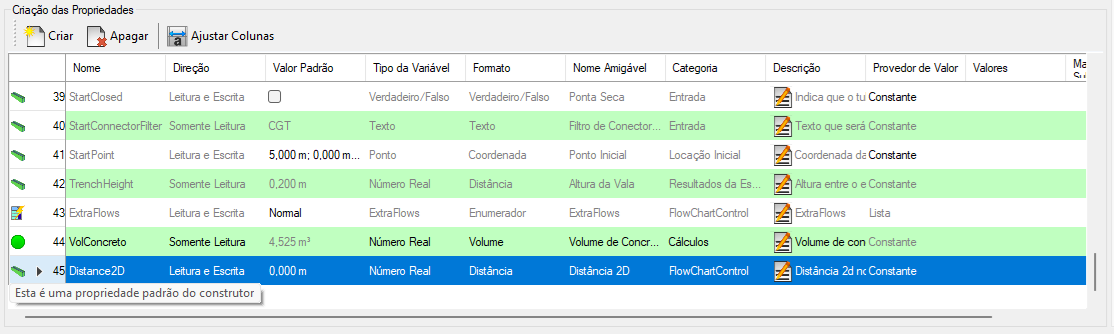

    Aqui, a variável Distance2D é uma propriedadae padrão do modelador, que aparece no quadro de propriedades:

    Esta propriedade só tem efeito neste fluxo extra. Nos demais ela é ignorada

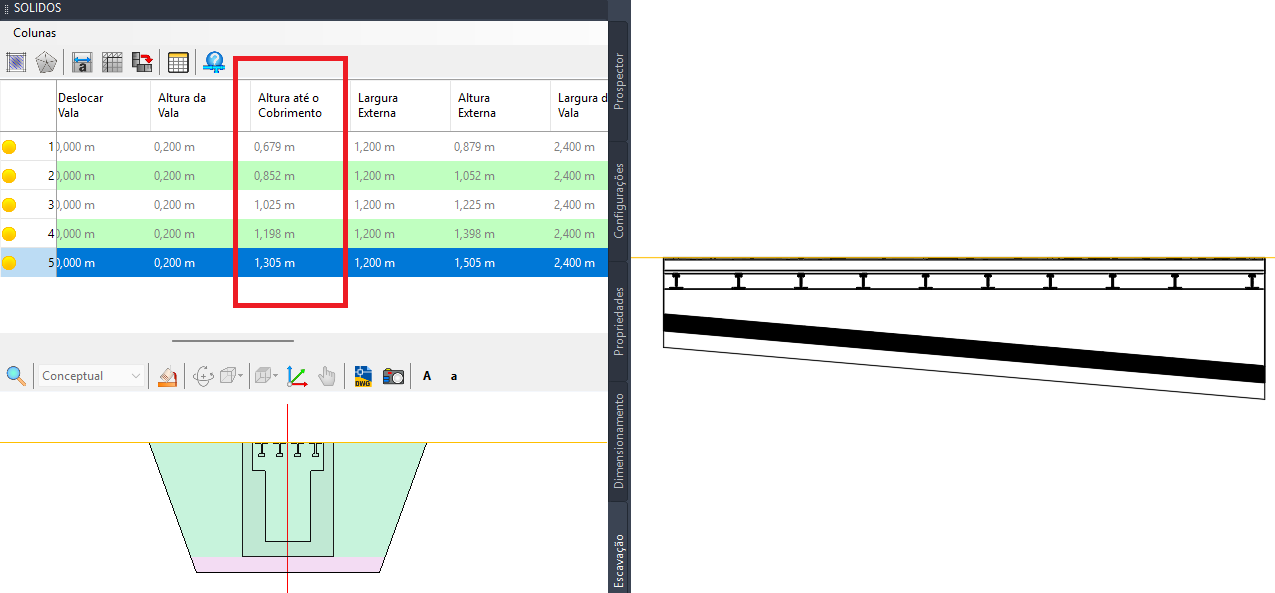

Ao final do processo observe os resultados para um dispositivo lançado:

Na imagem, a coluna destacada é Altura até o Cobrimento, que é a propriedade CoverHeight, que varia ao longo do dispositivo, pois a altura deste varia.

Abra o catálogo da Vale e observe o catálogo ./Support/Vale.dwg, nele, abra: Dispositivos Lineares de Gravidade / Canal Retangular com Grelha Metálica - CGM (VALE) para entender a diagramação de propriedades, bem como o fluxo extra demonstrado aqui.
