Solids Builder - Se (IF)

Se (IF) - possibilita uma decisão do tipo (if - then - else) ou (se - então-senão)

Uma atividade IF requer uma expressão a ser avaliada como verdadeiro ou falso, para decidir qual caminho tomar no fluxograma.

Esta expressão precisa obedecer a sintaxe de programas escritos em Visual Basic, tais como:

• A > B - supondo que A e B sejam números por exemplo
• P1.X = P2.X - supondo que P1 e P2 sejam pontos, X seria a abcissa
• A = "1" - supondo que A seja uma string

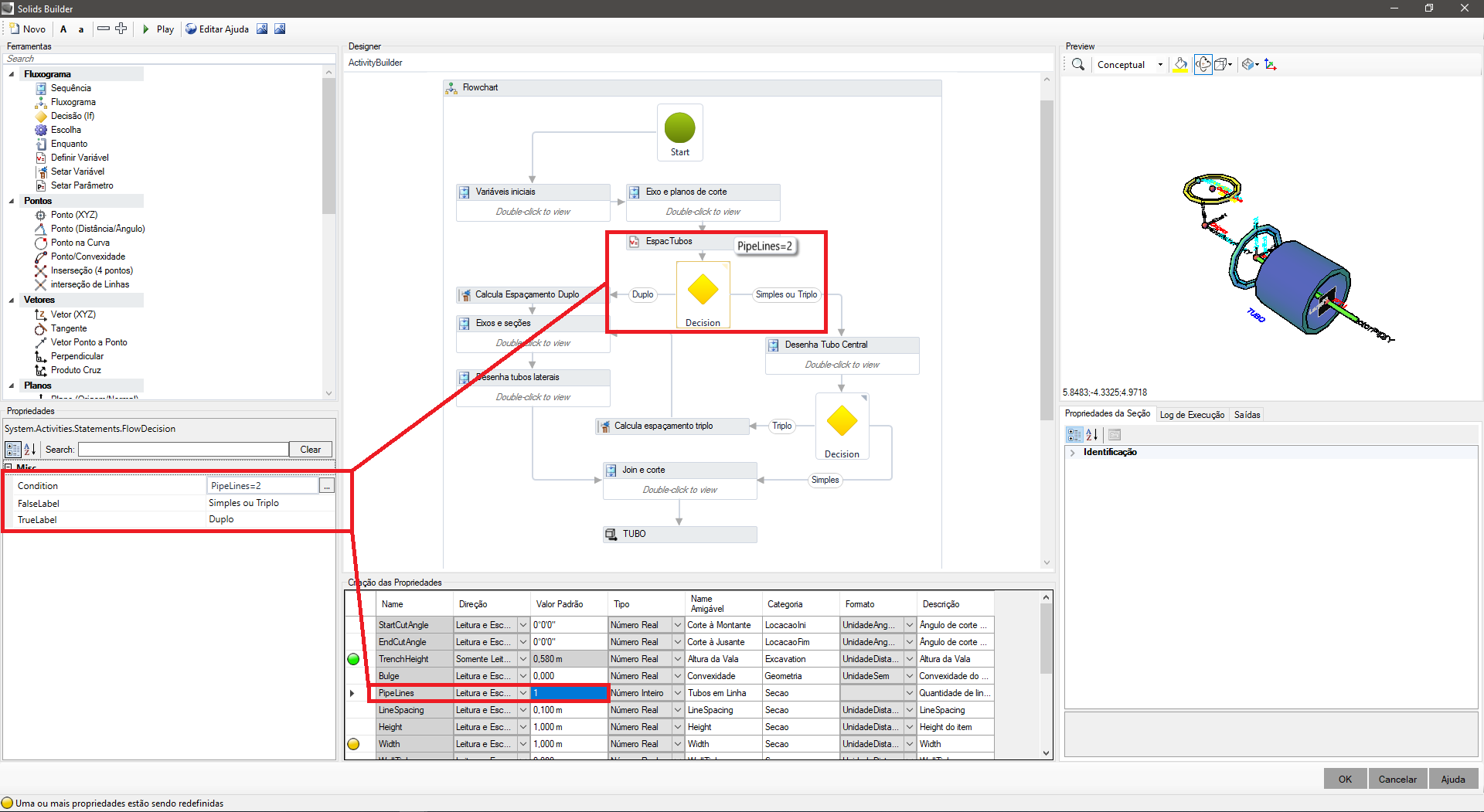

No exemplo abaixo, o uso do IF permite decidir se o modelo irá criar um tubo Duplo, ou se irá criar um tubo simples ou triplo, dependendo da próxima decisão. Note as relações entre a propriedade PipeLines no painel Criação de Propriedades, no painel Designer e no painel Propriedades:

O IF não pode ser chamada como uma variável, sendo assim, permite que tenha um nome que não respeite as regras de nome de atividades.
