Categoria Geometria (Geometry)

A categoria Geometria inclui as seguintes propriedades, dependendo do tipo de dispositivo:

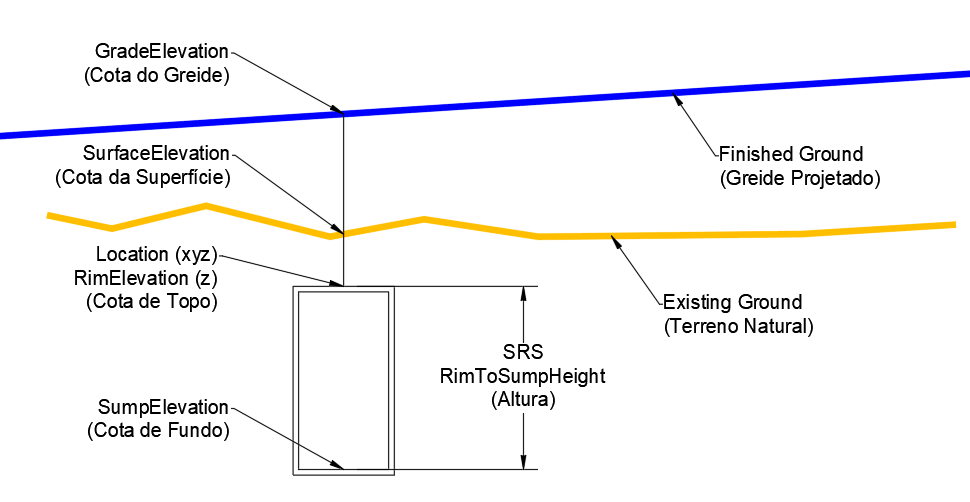

• Dispositivos pontuais (PV, BL, CL, ala...)
  • Ponto de Inserção (Location, GeometryPoint) - posição absoluta (x,y,z) dispositivo, não necessariamente na superfície de referência
  • Cota de Topo (RimElevation, Double) - elevação do topo do dispositivo
    Corresponde a ordenada Z do ponto de inserção
    Note: não é necessariamente igual à Elevação na Superfície (CTER) de referência e se alterado quando houver uma superfície de referência, será recalculado o valor da sobreelevação do dispositivo na superfície
  • Ângulo (Angle, Double) - Rotação em relação ao eixo X do sistema global de coordenadas (WCS) no sentido anti horário

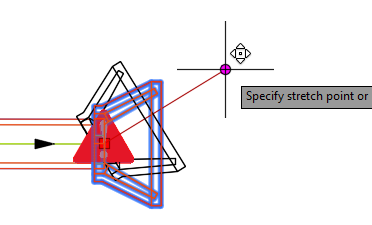

    Em planta é possível editar esta propriedade, arrastando o Grip Point de rotação:
  • Ângulo para o Alinhamento (AlignAngle, Double) - rotação em relação ao vetor perpendicular ao alinhamento de referência

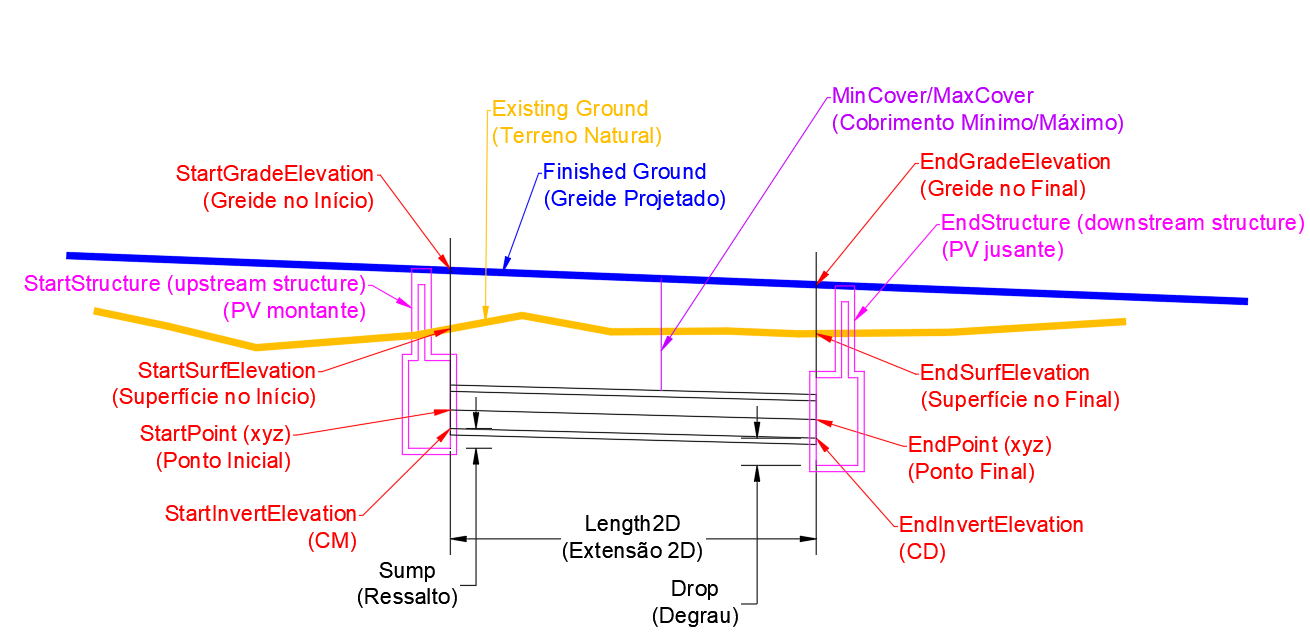

• Dispositivos lineares (tubo, descida, degraus...)
  • Eixo 3D (Axis3D, GeometryCurve) - eixo 3D que define o dispositivo
    Nas labels, será possível ler:
    • Parâmetro - indica a posição do ponto de inserção da label no eixo do dispositivo
    • Coordenada Instantânea - Coordenada no ponto de inserção da label no dispositivo (usando a propriedade Parâmetro)
    • Declividade Instantânea - Declividade no ponto de inserção da label no dispositivo (usando a propriedade Parâmetro)
    • Tangente Instantânea - Tangente no ponto de inserção da label no dispositivo (usando a propriedade Parâmetro)
    • Distância 3D - Coordenada no ponto de inserção da label no dispositivo (usando a propriedade Parâmetro)
    • Distância 2D - Coordenada no ponto de inserção da label no dispositivo (usando a propriedade Parâmetro)
  • Comprimento (Length2D, Double) - Comprimento em planta (2D) do dispositivo
    No geral, define-se como:

    Length2D = Distância2D (StartPoint, EndPoint)
  • Comprimento 3D (Length3D, Double) - Comprimento 3D do dispositivo
    No geral, define-se como:

    Length3D = Distância (StartPoint, EndPoint)
  • Ângulo (Angle, Double) - ângulo do vetor PTM - >PTJ para o eixo X do sistema global de coordenadas (WCS) no sentido anti horário
    Note, ao editar este valor nas propriedades, você está redefinindo o ponto de inserção de jusante (PTJ) com a mesma distância horizontal ao ponto de inserção de montante (PTM)
  • Delta H (DeltaH, Double) - Diferença entre a cota geratriz inferior (CM) de montante e de jusante (CD):

    DeltaH = (CM - CD)
  • Declividade (Slope, Double) - Declividade do dispositivo
    Dado por: Slope = DeltaH / EXT
• Dispositivos longitudinais (canaleta, sarjeta...)
  • Arcos (ArcLength, Double) - Comprimento padrão dos arcos de concordância
    Na imagem abaixo, esta propriedade vale 1
  • Raio Mínimo (MinRadius, Double) - Ao modelar o sólido, é calculado um raio mínimo, para que as arestas da parte interna da curva não se sobreponham. O valor mostrado nesta propriedade, é o menor valor calculado de todos os vértices internos
  • Pontos Calculados (IsFromAlignProfile, Enumerador) - Indica se os pontos do dispositivo são calculados num alinhamento e perfil, featureline ou são manuais
    Veja o comando SRENAMEALIGN para renomear os alinhamentos, perfis ou featurelines após ter associado ao dispositivo
    • Manual - indica que os pontos são clicados manualmente
    • Featureline - indica que os pontos são calculados sobre uma Featureline, então informe:
      • Feature do Dispositivo (FromFeatureline, ObjectId) - Featureline no qual são calculados os pontos do dispositivo
      • Distância Inicial (FromFeatureStart, Double) - Distância 2D na qual inicia a construção do dispositivo
      • Distância Final (FromAlignEnd, Double) - Distância 2D na qual termina a construção do dispositivo
    • Alinhamento e Perfil - indica que os pontos são calculados sobre um alinhamento e as elevações lidas num perfil, então informe:
      • Alinhamento do Dispositivo (FromAlign, ObjectId) - Alinhamento no qual são calculados os pontos do dispositivo
      • Perfil do Dispositivo (FromProfile, ObjectId) - Perfil no qual são calculados os pontos do dispositivo
      • Início do Dispositivo (FromAlignStart, Double) - Estaca inicial do dispositivo no alinhamento de construção
      • Final do Dispositivo (FromAlignEnd, Double) - Estaca final do dispositivo no alinhamento de construção
