Categoria Locação dos dispositivos (Location)

Nos dispositivos pontuais, a categoria Locação inclui as seguintes propriedades:

• Elevação no Greide (GradeElevation, Double) - Elevação no greide de referência
  Caso o greide não esteja definido, este valor não pode ser calculado
• Elevação na Superfície (SurfaceElevation, Double) - Elevação na superfície de referência
  Se a superfície não estiver definida, este valor não poderá ser calculado
• Estaca (Station, Double) - Estaca em que o dispositivo se encontra em relação ao eixo de referência
  Caso o eixo não esteja definido, este valor não pode ser calculado/editado

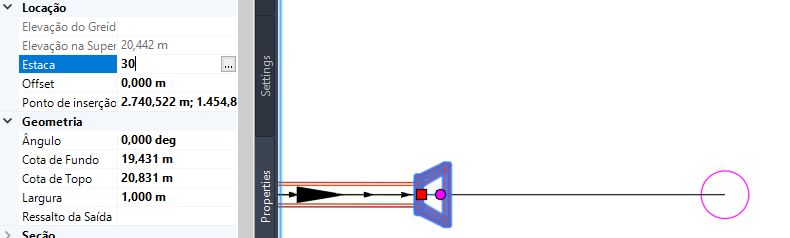

  No quadro de propriedades, pode-se ajustar o valor da estaca preenchendo o valor da progressiva, desde que o eixo de referência esteja configurado:


• Offset (Offset, Double) - informa o offset do ponto de inserção em relação eixo de referência esteja definido
  Caso o eixo não esteja definido, este valor não pode ser calculado/editado
  No quadro de propriedades, pode-se ajustar o valor do offset preenchendo, desde que o eixo de referência esteja configurado, com valores negativos quando se quer a esquerda do eixo ou positivo para o lado direito do eixo
• Locação (Location, GeometryPoint) - Ponto de inserção. Informa as coordenadas X, Y, Z do ponto de inserção do dispositivo

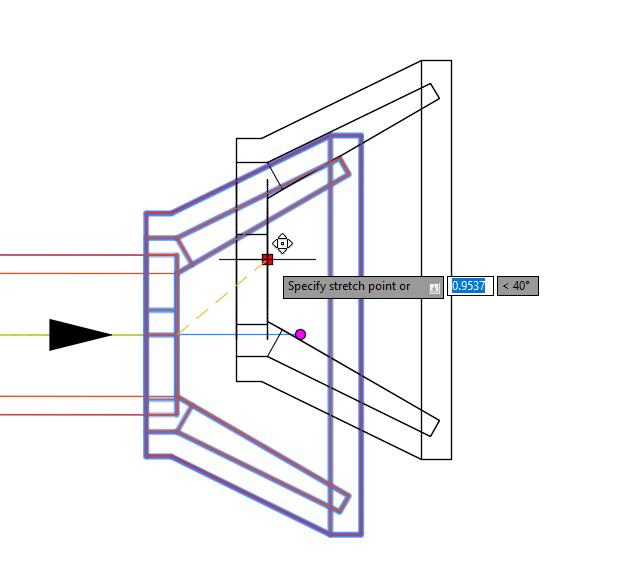

  Em planta, pode-se modificar o ponto de inserção, arrastando o grip point:

Nos dispositivos Lineares e longitudinais:

• Locação Inicial
  • Greide no Início (StartGradeElevation, Double) - Elevação no greide de referência na posição de montante do dispositivo
    Caso o greide não esteja definido, este valor não pode ser calculado
  • Superfície no Início (StartSurfElevation, Double) - Elevação na superfície de referência na posição de montante do dispositivo
    Se a superfície não estiver definida, este valor não poderá ser calculado
  • Estaca Inicial (StartStation, Double) - Estaca em que a montante se encontra em relação ao eixo de referência
    Caso o eixo não esteja definido, este valor não pode ser calculado/editado
  • Offset Inicial (StartOffset, Double) - Distância em que a montante se encontra em relação ao eixo de referência
    Caso o eixo não esteja definido, este valor não pode ser calculado/editado
  • Posição do Início (StartPoint, GeometryPoint) - Coordenadas X, Y, Z da montante do dispositivo
  • Conector Inicial (StartConnector, GeometryPoint) - posição do conector inicial, obtido na estrutura em que o dispositivo está conectado

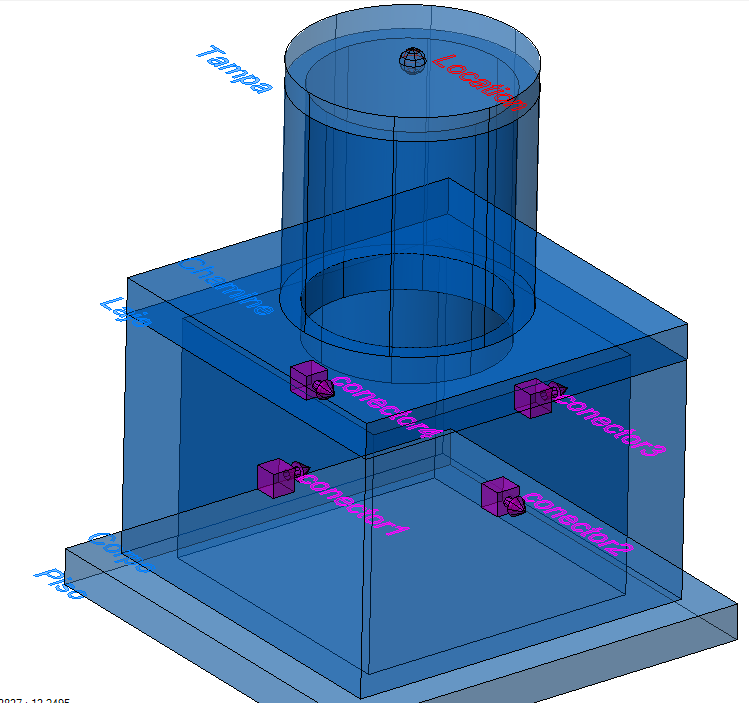

    Por exemplo, quando conectamos um tubo em um PV, este pode ter as conexões marcadas em magenta abaixo:



    Note que esse conector é feito usando a ferramenta Conector

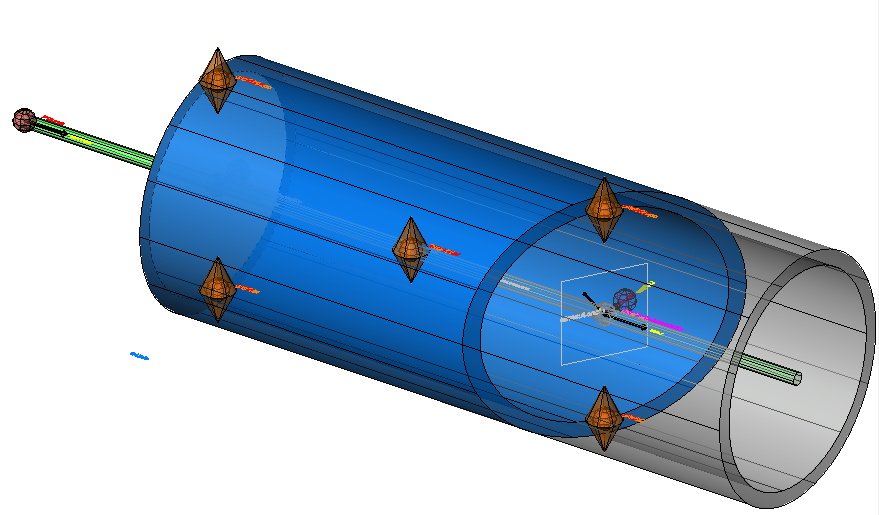

    Quando o tubo se conectar ao PV, ele irá obter a posição (StartConnector) e a direção (StartConnectorDirection) do conector e você poderá usar estas propriedades no construtor do tubo para fazer alterações, por exemplo, o ângulo de corte da ponta do tubo:



    Na imagem acima, é feito um cálculo do ângulo do plano de corte da ponta do tubo, para que se encaixe na parede do poço de visita
    Abra o desenho de modelos (procure na pasta de instalação, o arquivo catalogo_limpo.dwg) , o modelador do tubo circular
  • Filtro de Conector Inicial (StartConnectorFilter, String) - Texto que será usado para filtrar o conector ao escolher o mais próximo
    Ao conectar um dispositivo linear a um dispositivo pontual, a conexão ocorre na posição do conector mais próximo. Acontece, que nem todos os conectores são adequados para conectar, por exemplo, uma caixa coletora do padrão DER-SP pode conectar-se a tubos e valetas triangulares/trapezoidais. Essas valetas são superficiais, ao passo que os tubos são enterrados. Neste caso, o programa tem de estar apto a decidir se um conector é válido. Use texto simples para indicar o tipo de conector desejado:
    • valeta - para valetas ou canaletas
    • tubo - para tubos
    • dissipador - para conectar valetas em dissipadores
    • descida,escada - para o caso de uma valeta que pode se conectar em um dispositivo pontual destinada a receber descida d'água tipo rápido ou descida em degraus, tal como a caixa coletora do padrão DNIT
    Note: é possível usar mais de um código. Basta separar por vírgulas cada código (exemplo: valeta, canaleta). O filtro não diferencia maiúsculas e minúsculas, se não houver um código para filtrar, considera-se que qualquer um seja válido.
  • Direção Conector Inicial (StartConnectorDirection, GeometryVector) - vetor direcional (normal ao plano do dispositivo pontual) do conector inicial
  • Locação Inicial (StartLocation, GeometryPoint) - ponto de inserção do dispositivo de montante, caso exista, seção é igual ao StartPoint
    Para ações de reposição durante o rebuild, prefira usar propriedades que não forçam o dispositivo a desatualizar, ou ainda, não force conexão entre dispositivos que obtém propriedades um do outro
• Locação Final
  • Greide no Final (EndGradeElevation, Double) - Elevação no greide de referência na posição de jusante do dispositivo
    Caso o greide não esteja definido, este valor não pode ser calculado
  • Superfície no Final (EndSurfElevation, Double) - Elevação na superfície de referência na posição de jusante do dispositivo
    Se a superfície não estiver definida, este valor não poderá ser calculado
  • Estaca Final (EndStation, Double) - Estaca em que a jusante se encontra em relação ao eixo de referência
    Caso o eixo não esteja definido, este valor não pode ser calculado/editado
  • Offset Final (EndOffset, Double) - Distância em que a jusante se encontra em relação ao eixo de referência
    Caso o eixo não esteja definido, este valor não pode ser calculado/editado
  • Posição do Final (EndPoint, GeometryPoint) - Coordenadas X, Y, Z da jusante do dispositivo

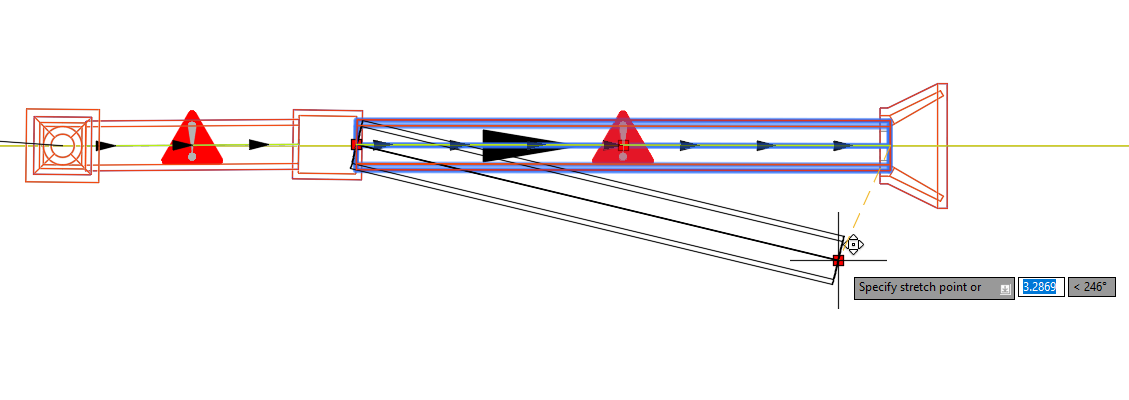

    Você pode mudar em planta a posição de início ou fim, arrastando os grip point:


  • Conector Final (EndConnector, GeometryPoint) - posição do conector final, obtido na estrutura em que o dispositivo está conectado
    As mesmas considerações feitas para StartConnector são aplicáveis
  • Filtro de Conector Final (EndConnectorFilter, String) - Texto que será usado para filtrar o conector ao escolher o mais próximo
    As mesmas considerações do Filtro de Conector Inicial se aplicam
  • Direção Conector FInal (EndConnectorDirection, GeometryVector) - vetor direcional (normal ao plano do dispositivo pontual) do conector final
    As mesmas considerações feitas para StartConnectorDirection são aplicáveis
  • Locação Final (EndLocation, GeometryPoint) - ponto de inserção do dispositivo de jusante, caso exista, seção é igual ao StartPoint
