Shapes do SWMM - Seção Irregular

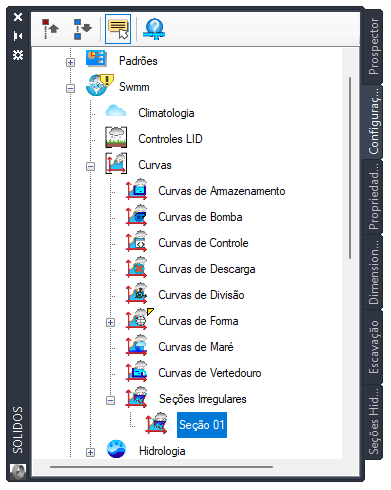

A Seção Irregular do SWMM, implementa galerias de Seção Irregular. os modeladores ficam salvas no nó Swmm / Curvas / Seções Irregulares:

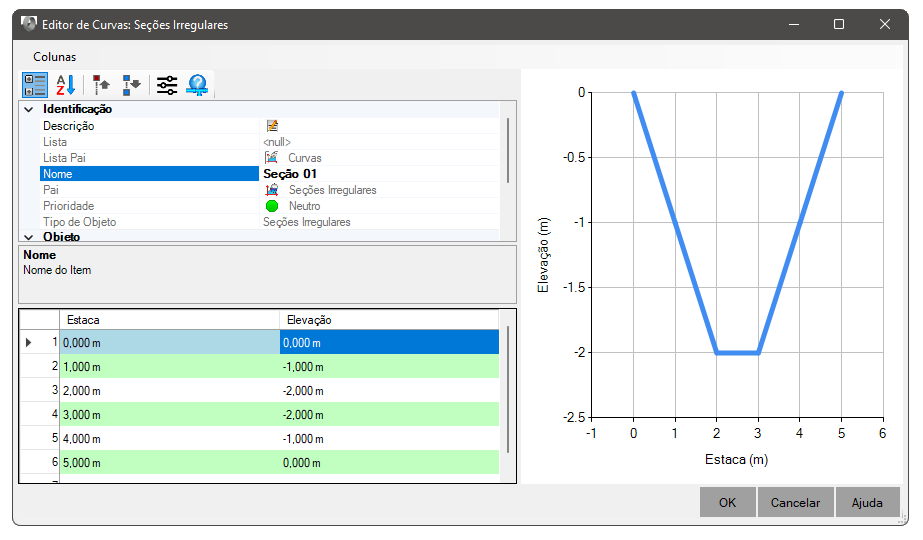

Uma seção deste tipo deve ser dada em termos das relações (Altura/Altura Total) e (Largura / Altura Total):

• Seção Transversal
  • Seção - Nome da seção irregular a usar na modelagem

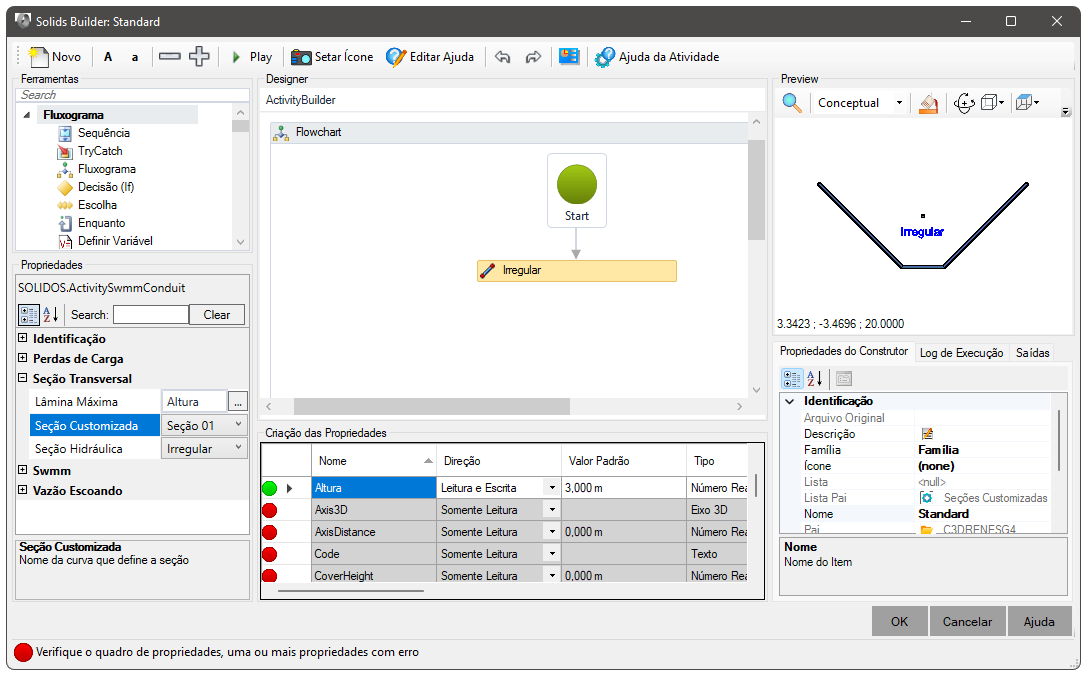

No SOLIDOS, o usuário deve implementar uma propriedade no modelador do dispositivo que descreva estas propriedades, por exemplo:

Note: Você pode usar a seção gerada por esta atividade para modelar a seção interna do dispositivo e também para definir a Seção hidráulica do dispositivo linear, uma vez que esta é uma propriedade obrigatória para o dimensionamento.
