Shapes do SWMM - Trapezoidal

A Seção Trapezoidal do SWMM, implementa canais trapezoidais abertos.

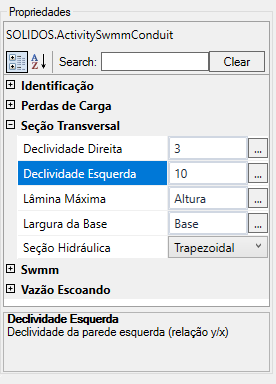

As propriedades da geometria relevantes para esta seção, são Largura da Base e a Lâmina Máxima, Declividade Direita e Declividade Esquerda:

• Seção Transversal
  • Lâmina Máxima - Altura da Seção
  • Largura da Base - Largura da Seção
  • Declividade Direita - Declividade da parede direita (relação y/x)
  • Declividade Esquerda - Declividade da parede esquerda (relação y/x)

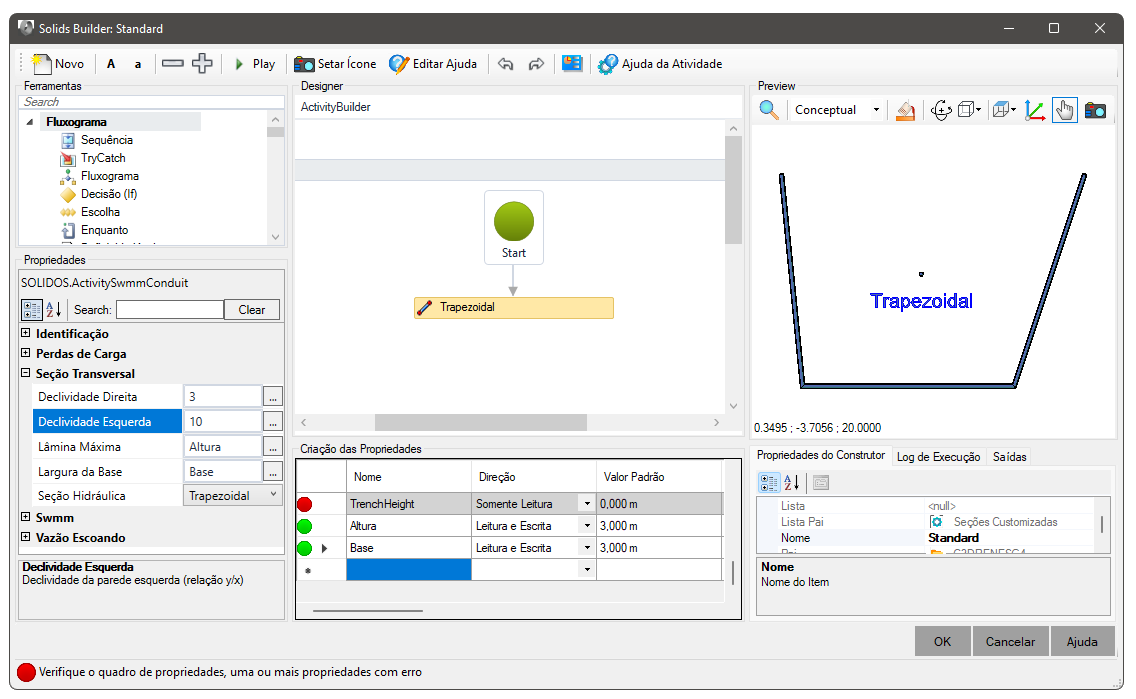

No SOLIDOS, o usuário deve implementar uma propriedade no modelador do dispositivo que descreva estas propriedades e a largura ou declividades, por exemplo:

Note: Você pode usar a seção gerada por esta atividade para modelar a seção interna do dispositivo e também para definir a Seção hidráulica do dispositivo linear, uma vez que esta é uma propriedade obrigatória para o dimensionamento.
