Shapes do SWMM - Seção Customizada

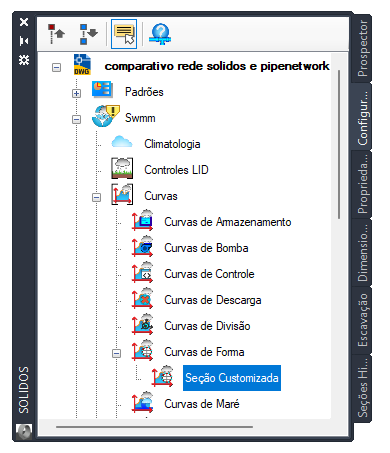

A Seção Customizada do SWMM, implementa galerias de seção customizada. As seções customizadas ficam salvas no nó Swmm / Curvas / Curva de Forma:

Uma seção deste tipo deve ser dada em termos das relações (Altura/Altura Total) e (Largura / Altura Total):

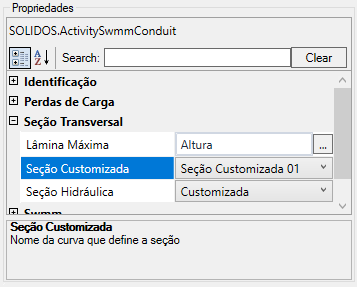

A propriedade da geometria relevante para esta seção, é a Lâmina Máxima e a NSeção Customizada:

• Seção Transversal
  • Lâmina Máxima - Altura da Seção real da seção
  • Seção - Nome da seção customizada a usar na modelagem

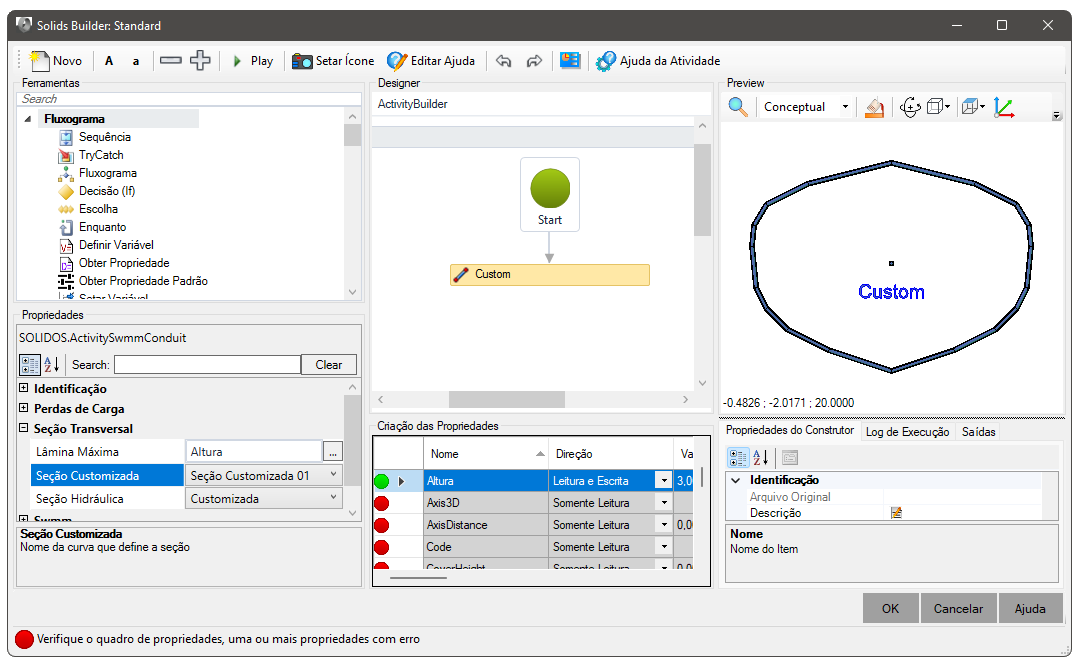

No SOLIDOS, o usuário deve implementar uma propriedade no modelador do dispositivo que descreva estas propriedades, por exemplo:

Note: Você pode usar a seção gerada por esta atividade para modelar a seção interna do dispositivo e também para definir a Seção hidráulica do dispositivo linear, uma vez que esta é uma propriedade obrigatória para o dimensionamento.
