Shapes do SWMM - Galeria Arqueada

A Seção Galeria Arqueada do SWMM, implementa galerias arqueadas.

As propriedades da geometria relevantes para esta seção, são Largura da Máxima e a Lâmina Máxima:

• Seção Transversal
  • Lâmina Máxima - Altura da Seção
  • Largura da Máxima - Largura da Seção

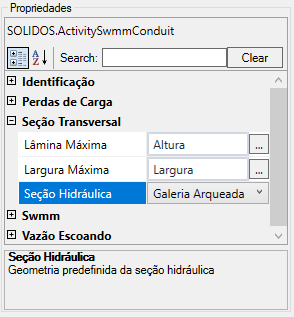

No SOLIDOS, o usuário deve implementar uma propriedade no modelador do dispositivo que descreva estas propriedades e a largura, por exemplo:

Note: Você pode usar a seção gerada por esta atividade para modelar a seção interna do tubo e também para definir a Seção hidráulica do dispositivo linear, uma vez que esta é uma propriedade obrigatória para o dimensionamento.

Note: A geometria apresentada é uma aproximação. No SWMM, não há qualquer menção quanto aos raios dos arcos
