Shapes do SWMM - Conduto Forçado

O Conduto Forçado do SWMM, implementa tubos circulares funcionando com carga.

A opção de forma Conduto Forçado é um conduíte circular que usa as fórmulas de Hazen-Williams ou Darcy-Weisbach para calcular as perdas por atrito para fluxo pressurizado durante o roteamento de fluxo de onda dinâmica. Neste caso, o fator C apropriado (para Hazen-Williams) ou altura de rugosidade (para Darcy-Weisbach) é fornecido como propriedade de seção transversal.

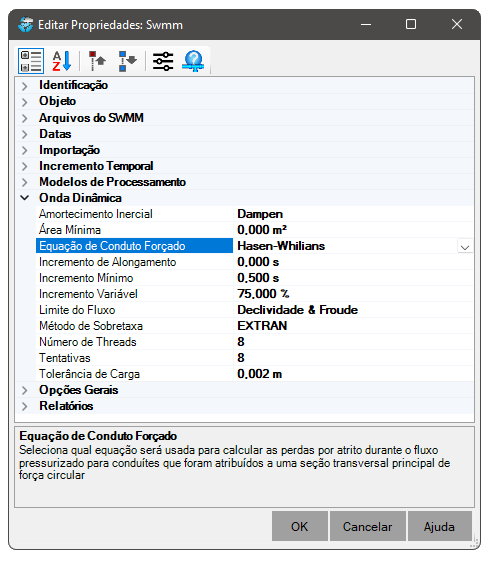

A escolha da equação de perda por atrito é feito em Swmm / Onda Dinâmica:

Observe que um conduíte não precisa ser atribuído a uma forma de Conduto Forçado para pressurizar. Qualquer uma das outras formas de seção transversal fechada pode potencialmente pressurizar e, portanto, funcionar como rede de força usando a Equação de Manning para calcular as perdas por atrito

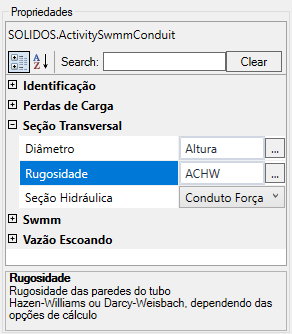

A propriedade da geometria relevante para esta seção, é o Diâmetro, que deve ser igual ao diâmetro interno do tubo:

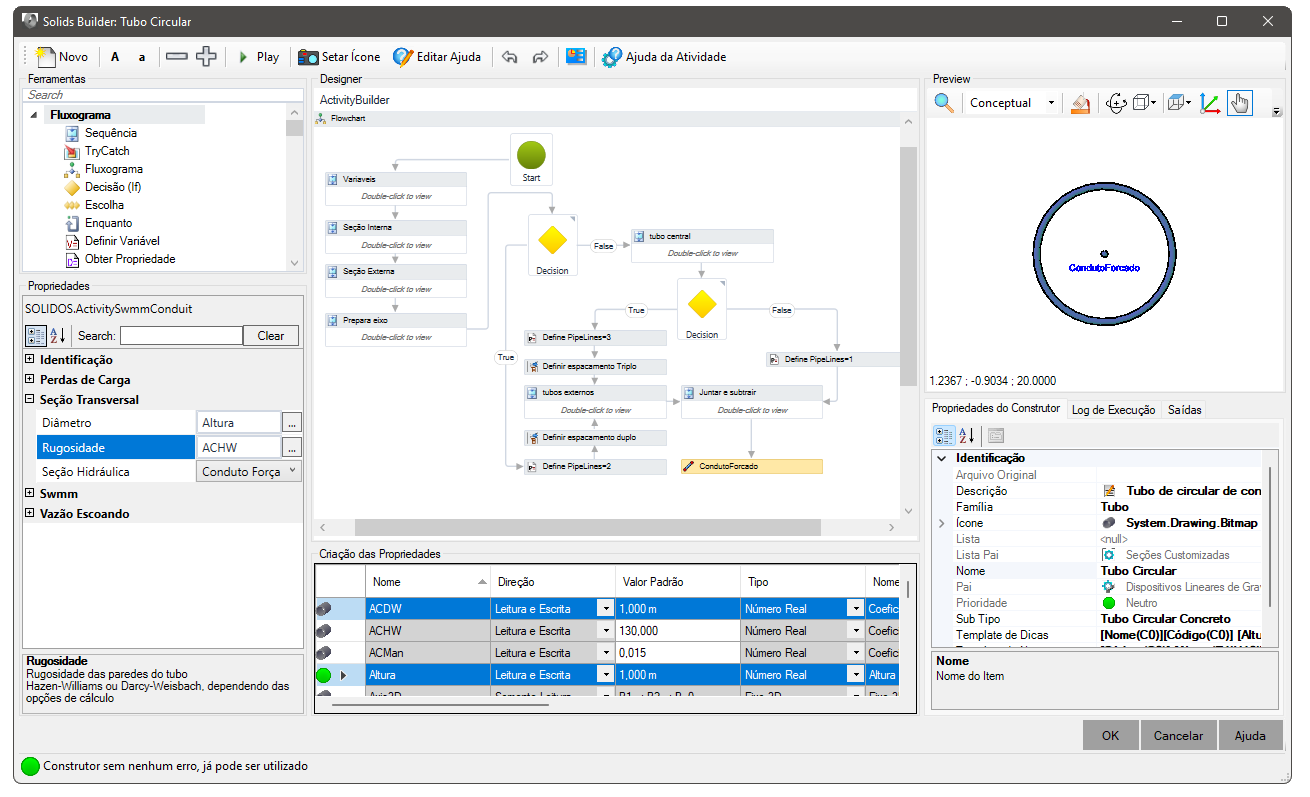

No SOLIDOS, o usuário deve implementar uma propriedade no modelador do dispositivo que descreva este Diâmetro. Já a rugosidade é uma propriedade obrigatória:
