Swmm
O modelo de gerenciamento de águas pluviais da EPA (SWMM) é um modelo dinâmico de simulação de chuva-escoamento usado para simulação de evento único ou de longo prazo (contínua) da quantidade e
qualidade de escoamento de áreas principalmente urbanas.
O componente de escoamento do SWMM opera em uma coleção de áreas de sub-bacias que recebem precipitação e geram escoamento e cargas de poluentes.
A parte de roteamento do SWMM transporta esse escoamento através de um sistema de tubos, canais, dispositivos de armazenamento / tratamento, bombas e reguladores.
O SWMM rastreia a quantidade e a qualidade do escoamento gerado dentro de cada sub-bacia e a taxa de fluxo, profundidade do fluxo e qualidade da água
em cada tubo e canal durante um período de simulação composto de várias etapas de tempo.
O SWMM foi desenvolvido pela primeira vez em 1971 e passou por várias atualizações importantes desde então. Ele continua a ser amplamente utilizado em todo o mundo para planejamento, análise e projeto relacionado ao escoamento de águas pluviais, esgotos combinados, esgotos sanitários e outros sistemas de drenagem em áreas urbanas, com muitas aplicações também em áreas não urbanas.
A versão atual implementada do SWMM no SOLIDOS é a versão 5.2.3
Este nó concentra todas as configurações referentes ao SWMM, no que diz respeito às simulações. Seus sub nós contem as configurações para os itens "não gráficos" da rede, tais
como padrões temporais, curvas, séries temporais, etc.
No nó SWMM, você pode:
-
Propriedades - Edita as propriedades do SWMM, listadas abaixo
-
Calcular - calcular a rede do SWMM, veja o comando SWMMCALC, para mais informações
-
Importar - importa um arquivo INP do SWMM e desenha a rede no Model Space, veja o comando
SWMMIMPORT, para mais informações
-
Exportar - exporta um arquivo INP do SWMM, veja o comando
SWMMEXPORT, para mais informações
O nó SWMM, concentra as configurações que normalmente se vê em Opções do programa oficial do SWMM:
- Identificação
- Descrição - Use uma descrição amigável quando o nome do item não for suficiente
- Nome - nome do item
Evite nomes muito compridos, ou que contenham os seguintes caracteres: '*', '>', '<', '/', '\', '"', ':', ';', '|', '=', '`', '#', ',', '?'
- Prioridade - Informação sobre o estado atual do item. Pode ser:
-
Neutro: sem problemas
-
Aviso: algum problema, mas que não impede o uso ou cálculo
-
Crítico: Algum problema que impede o cálculo ou uso do item
- Tipo de Objeto - informa o tipo do objeto
- Objeto
- Calcular Automaticamente - Recalcula a rede em qualquer alteração feita nos componentes
Note: isso pode deixar o Civil 3D lento. Prefira deixar desligada esta opção
- Está Calculada - Informa se a rede está calculada
- Datas
- Data de Início dos Relatórios - Data em que os relatórios começam
- Data do Final - Data em que a simulação deve terminar
- Data do Início - Data quando a simulação começa
- Dias Secos - Número de dias sem chuva antes do início da simulação
- Final da Limpeza de Ruas - Dia do ano quando as operações de varredura de rua terminam
- Hora de Início dos Relatórios - Hora do dia em que o relatório começa
- Hora do Final - Hora em que a simulação deve terminar
- Hora do Início - Hora do dia em que a simulação começa
- Início da Limpeza de Ruas - Dia do ano quando as operações de varredura de rua começam
- Importação
- Grupo de Bacias - Grupo de bacias no qual serão importadas as bacias do SWMM
- Importar Vértices dos Links - Indica se ao importar links que contem vértices, estes serão convertidos em dispositivos pontuais ou ignorados
Note: O SWMM permite que se adicionem vértices aos links. Isso é só um recurso visual
para ser usado quando o desenho está denso demais e proximidade entre os nós, faz o link "sumir". Geometricamente, não deveria ser considerado, a menos que você queira
deliberadamente usar as coordenadas dos vértices, pois quis representar tubos curvos, talvez

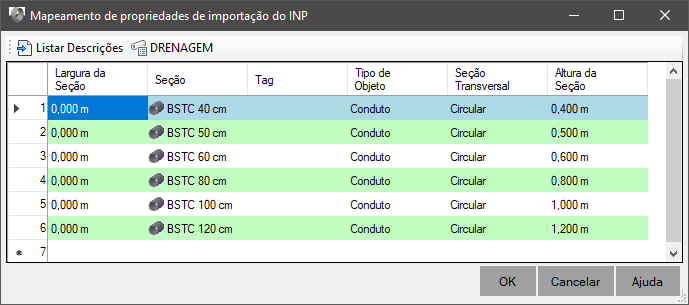

- Links - Tabela de conversão das informações do INP para seções transversais dos links a serem importados
Note: O SWMM não guarda muitas informações a cerca da seção típica do tubo.
Mesmo para seções padronizadas do programa, a espessura da parede não é importante para o cálculo hidráulico e por isso não há tal propriedade nos links do SWMM
O único local para armazenar alguma informação "extra" é a propriedade TAG. Você pode usar ela para guardar a seção típica, ou usar apenas a largura ou altura da seção:
Veja mais informações no comando
SWMMIMPORT
- Nós - Tabela de conversão das informações do INP para seções transversais dos nós a serem importados
Note: Considerações parecidas para os nós. O SWMM não guarda informações sobre o tipo de nó,
que poderia ser um poço de visita, caixa de ligação ou boca de bueiro. Use a propriedade TAG para diferenciar os dispositivos quanto a seção típica antes da importação para o SOLIDOS
- Rede - Rede onde os nós e links serão importados
Note: o SWMM não faz distinção de sub redes, então a importação só pode criar uma rede no SOLIDOS
O SWMM não tem informações sobre a superfície. O SOLIDOS irá inferir as cotas de topo, mas se você tem a superfície no Civil 3D, informe-a nas propriedades da rede antes da importação
- Rotacionar Estruturas - Calcula uma rotação para as estruturas, baseado no tubo mais comprido conectado
Note: para o cálculo hidráulico, a rotação dos dispositivos não é usada. Mas para a geometria, é.
O SOLIDOS pode inferir as rotações baseado nos tubos conectados. Marque esta opção para proceder a cálculo da rotação durante a importação
- Incremento Temporal
- Escoamento Molhado - A duração da etapa de tempo usada para calcular o escoamento das sub-bacias durante os períodos de chuva, ou quando a água do lago ainda permanece na superfície, ou quando os controles LID ainda estão se infiltrando ou evaporando o escoamento
- Escoamento Seco - A duração da etapa de tempo usada para cálculos de escoamento (consistindo essencialmente no acúmulo de poluentes) durante os períodos em que não há chuva, não há água acumulada e os controles LID estão secos
- Incremento das Regras de Controle - Duração da etapa de tempo usada para avaliar as regras de controle
- Incremento de Roteamento - Comprimento do intervalo de tempo usado para rotear os fluxos e os constituintes da qualidade da água através do sistema de transporte
- Incremento dos Relatórios - Intervalo de tempo para relatar os resultados calculados
- Períodos de Fluxo Estacionário
- Pular Períodos Pseudo Estacionários - Marcar a caixa Ignorar períodos de fluxo constante fará com que o SWMM continue usando os fluxos do sistema de transporte computados mais recentemente (em vez de computar uma nova solução de fluxo) sempre que os critérios acima forem atendidos. O uso deste recurso pode ajudar a acelerar os tempos de execução da simulação ao custo de uma precisão reduzida
- Tolerância de Fluxo do Sistema - A diferença percentual entre a entrada total do sistema e a saída total do sistema está abaixo da Tolerância de Fluxo do Sistema
- Tolerância de fluxo lateral - As diferenças percentuais entre o influxo lateral atual e aquele da etapa de tempo anterior para todos os pontos no sistema de transporte estão abaixo da Tolerância de Fluxo Lateral
- Modelos de Processamento
- Onda Dinâmica
- Amortecimento Inercial - Indica como os termos inerciais na equação de momento de St. Venant serão tratados
- Área Mínima - Área de superfície mínima usada em nós ao calcular mudanças na profundidade da água
- Equação de Conduto Forçado - seleciona qual equação será usada para calcular as perdas por atrito durante o fluxo pressurizado para conduítes que foram atribuídos a uma seção transversal principal de força circular
- Incremento de Alongamento - Intervalo de tempo usado para alongar artificialmente os conduítes para que atendam ao critério de estabilidade de Courant em condições de fluxo total
- Incremento Mínimo - Menor intervalo de tempo permitido quando intervalos de tempo variáveis são usados
- Incremento Variável - Indica se um intervalo de tempo variável computado internamente deve ser usado em cada período de roteamento e selecione um fator de ajuste (ou segurança) para aplicar a este intervalo de tempo
- Limite do Fluxo - Modelo de definição de fluxo supercrítico
- Método de Sobretaxa - Lida com as condições de sobretaxa.A opção Extran usa uma variação do algoritmo de sobretaxa de versões anteriores do SWMM para atualizar as cabeças nodais quando todos os links de conexão ficam cheios.A opção Slot usa um Slot Preissmann para adicionar uma pequena quantidade de largura de superfície superior virtual para tubos de fluxo total para que o procedimento normal do SWMM para atualizar cabeças nodais possa continuar a ser usado
- Número de Threads - Isso seleciona o número de threads de computação paralelos para usar em máquinas equipadas com processadores multi-core
- Tentativas - Número máximo de tentativas que o SWMM usa em cada etapa de tempo para alcançar a convergência ao atualizar os cabeçotes hidráulicos nos nós do sistema de transporte
- Tolerância de Carga - Quando a diferença na carga calculada em cada nó entre as tentativas sucessivas está abaixo deste valor, a solução de fluxo para a etapa de tempo atual é assumida como tendo convergido
- Opções Gerais
- Declividade Mínima - Valor mínimo permitido para a inclinação de um conduto
- Modelo de Infiltração - Método padrão usado para modelar a infiltração de chuva na zona superior do solo das sub-bacias
- Modelo de Propagação do Fluxo - Método usado para rotear fluxos através do sistema de transporte
- Permitir Alagamento - Permitir que o excesso de água se acumule no topo dos nós e seja reintroduzido no sistema conforme as condições permitirem
- Relatórios
- Bacias - Mostrar o relatório de bacias para:
- Nenhum - não mostra as bacias no relatório
- Todos - mostra todas as bacias no relatório
- Alguns - mostra apenas as bacias marcadas (ver Mostrar no Relatório nas propriedades das bacias)
- Erros de Continuidade - Erros de Continuidade
- Links - Mostrar o relatório de links para:
- Nenhum - não mostra os Links no relatório
- Todos - mostra todos os links no relatório
- Alguns - mostra apenas os links marcados (ver Mostrar no Relatório nas propriedades dos links)
- Nós - Mostrar o relatório de Nós para:
- Nenhum - não mostra os nós no relatório
- Todos - mostra todos os nós no relatório
- Alguns - mostra apenas os nós marcados (ver Mostrar no Relatório nas propriedades dos nós)
- Profundidade dos Nós - Profundidade dos Nós
- Relatório das Entradas - Marque esta opção se desejar que o Relatório de Status da simulação liste um resumo dos dados de entrada do projeto
- Relatório de Ações de Controle - Marque esta opção se desejar que o Relatório de Status da simulação liste todas as ações de controle discretas tomadas pelas Regras de Controle associadas a um projeto (as ações de controle modulado contínuo não são listadas). Esta opção deve ser usada apenas para simulação de curto prazo
- Relatório de Saídas - Mostrar relatório das saídas do programa
- Resultados Médios - Marque esta opção se você deseja que a média dos resultados de todas as etapas de tempo de roteamento que caem em uma etapa de tempo de relatório sejam relatados em vez dos resultados pontuais instantâneos que ocorrem no final da etapa de tempo de relatório
- Roteamento do Fluxo - Roteamento do Fluxo
As propriedades de itens "físicos", tais como Nós, bacias e tubos,
devem ser visualizadas nas propriedades destes itens, usando o comando
SPROPS, ou ainda usando a
aba Propriedades do Toolspace
Aquífero para processar
Pluviômetro para processar
Acumulador de Neve para processar
Hidrograma para processar
Poluente para processar
