SWMM - Métodos Computacionais - Águas Subterrâneas

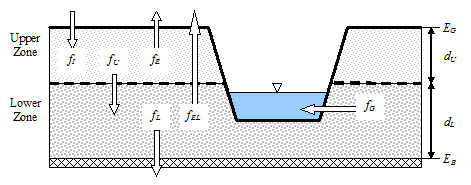

Abaixo é mostrado um esboço de definição do modelo de águas subterrâneas de duas zonas que é usado em SWMM. A zona superior é insaturada com um conteúdo de umidade variável de ?. A zona inferior está totalmente saturada e, portanto, seu teor de umidade é fixado na porosidade do solo ?.

Os fluxos mostrados na figura, expressos como volume por unidade de área por unidade de tempo, consistem no seguinte:

• fI - Infiltração da superfície
• fEU - evapotranspiração da zona superior, que é uma fração fixa da evaporação de superfície não utilizada
• fU - percolação da zona superior para a inferior, que depende do teor de umidade da zona superior ? e da profundidade dU
• FEL - Evapotranspiração da zona inferior, que é uma função da profundidade da zona superior dU
• fL - infiltração da zona inferior para águas subterrâneas profundas, que depende da profundidade da zona inferior dL
• fG - Interfluxo lateral da água subterrânea para a rede de transporte que depende da profundidade da zona inferior dL, bem como das profundidades do canal ou nó de recepção.

Depois de calcular os fluxos de água que existem durante uma determinada etapa de tempo, um balanço de massa é escrito para a mudança no volume de água armazenado em cada zona de modo que uma nova profundidade do lençol freático e o teor de umidade da zona não saturada possam ser calculados para a próxima etapa de tempo.
