SWMM - Bacia de Contribuição

Sub-bacias são unidades hidrológicas de terra cujos elementos da topografia e do sistema de drenagem direcionam o escoamento superficial para um único ponto de descarga.

O usuário é responsável por dividir uma área de estudo em um número apropriado de sub-bacias e por identificar o ponto de saída de cada sub-bacia.

Os pontos de descarga de descarga podem ser nós do sistema de drenagem ou outras sub-bacias.

As sub-bacias são divididas em subáreas permeáveis e impermeáveis.

O escoamento superficial pode se infiltrar na zona superior do solo da subárea permeável, mas não através da subárea impermeável.

As áreas impermeáveis são divididas em duas subáreas - uma que contém o armazenamento da depressão e outra que não.

O fluxo de escoamento de uma subárea em uma sub-bacia pode ser encaminhado para a outra subárea, ou ambas as subáreas podem escoar para a saída da sub-bacia.

The impermeable areas are divided into two sub-areas - one that contains depression storage and one that does not.

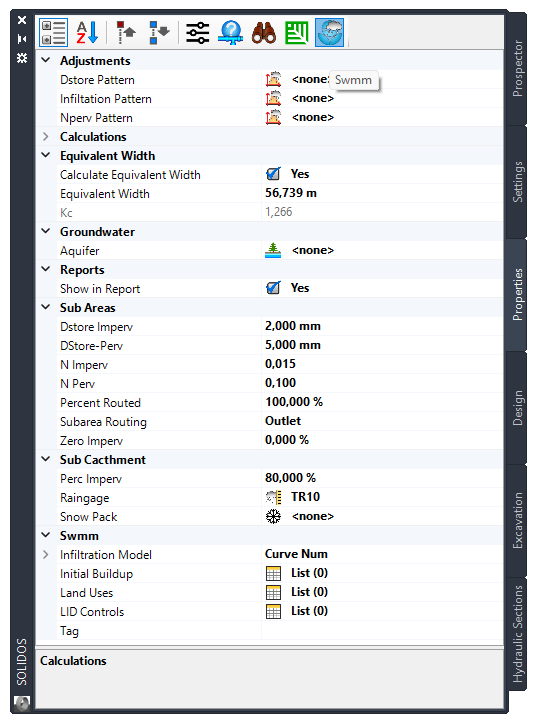

No programa SOLIDOS, clique uma bacia e clique a aba Propriedades:

• Águas Subterrâneas - Modela o fluxo de água subterrânea entre um aquífero abaixo da sub-bacia e um nó do sistema de drenagem
• Ajustes Mensais
  • Ajustes Dstore (DstorePattern, ObjectId) - Ajustes do padrão de tempo mensal aplicados aos valores de armazenamento de depressão (Dstore)
    Deixe em branco se não for aplicável
  • Ajustes N-Permeável (NpervPattern, ObjectId) - Ajustes do padrão de tempo mensal aplicados ao n de Manning anterior (N-Perv)
    Deixe em branco se não for aplicável
  • Padrão de Infiltração (InfilPattern, ObjectId) - Ajustes do padrão de tempo mensal aplicados à condutividade hidráulica das áreas anteriores
    Deixe em branco se não for aplicável

  Note: Os fatores de ajuste fornecidos no padrão de infiltração de uma sub-bacia irão substituir aqueles fornecidos para condutividade nos fatores de ajuste climático do projeto
• Relatórios
  • Mostrar no Relatório (RptFlag, Boolean) - Adiciona o item ao relatório quando a opção "Alguns" está selecionada nas configurações de relatórios
• Sub Áreas
  • Dstore Impermeável (DstoreImperv, Double) - Profundidade de armazenamento da depressão na porção impermeável da sub-bacia
    Valores típicos na tabela abaixo
    Note: Para o método racional, use zero
  • Dstore Permeável (DStorePerv, Double) - Profundidade de armazenamento da depressão na porção anterior da sub-bacia


    Valores típicos de armazenamento de depressão
    Superfícies impermeáveis	0,05 - 0,10 polegadas
    Relvados	0,10 - 0,20 polegadas
    Pasto	0,20 polegadas
    Serapilheira	0,30 polegadas


    Fonte: ASCE,(1992), Design & Construction of Urban Stormwater Management Systems, New York, NY
    Note: Para o método racional, use zero
  • N Impermeável (NImperv, Double) - N de Manning para fluxo por terra sobre a porção impermeável da sub-bacia

    Valores típicos do Coef. de Manning
    Superfície	n
    Asfalto liso	0,011
    Concreto liso	0,012
    Forro de concreto comum	0,013
    Boa madeira	0,014
    Tijolo com argamassa de cimento	0,014
    Argila vitrificada	0,015
    Ferro fundido	0,015
    Tubos de metal ondulado	0,024
    Superfície de entulho de cimento	0,024
    Solos em pousio (sem resíduo)	0,05
    Solos cultivados
    Cobertura de resíduos < 20%	0,06
    Cobertura de resíduos > 20%	0,17
    Natural	0,13
    Grama
    Curta	0,15
    Densa	0,24
    Grama bermuda	0,41
    Florestas
    Mato claro	0,40
    Vegetação rasteira densa	0,80


    Note: Ao simular o método racional, use o valor zero
  • N Permeável (NPerv, Double) - N de Manning para fluxo por terra sobre a porção permeável da sub-bacia
    Valores típicos na tabela acima
    Note: Ao simular o método racional, use o valor zero
  • Percentual Roteado (PctRouted, Double) - Porcentagem de escoamento roteado entre subáreas
  • Roteamento de Subárea (SubareaRouting, Enum) - Escolha de roteamento interno de escoamento entre áreas permeáveis e impermeáveis:
    • IMPERV: escoamento da área permeável flui para a área impermeável
    • PERV: escoamento de fluxos impermeáveis para a área permeável
    • SAÍDA: o escoamento de ambas as áreas flui diretamente para a saída
  • Zero Impermeável (ZeroImperv, Double) - Porcentagem da área impermeável sem armazenamento de depressão
• Sub-Bacias
  • Acumulação de Neve (SnowPack, ObjectId) - Conjunto de parâmetros de acúmulo de neve atribuído à sub-bacia
    Para modelar a acumulação, redistribuição e derretimento da precipitação que cai como neve em uma sub-bacia, deve ser atribuído um objeto Pacote de Neve
  • Comprimento do Meio-fio (CurbLength, Double) - Comprimento total dos meios-fios na sub-bacia
    Usado apenas quando o acúmulo de poluentes é normalizado para o comprimento do meio-fio
  • Largura Característica (EquivalentWidth, Double) - Largura característica do caminho de fluxo superficial
    Uma estimativa inicial da largura característica é dada pela área da sub-bacia dividida pelo comprimento médio máximo do fluxo superficial.
    O comprimento máximo do fluxo superficial é o comprimento do caminho do fluxo da saída até o ponto de drenagem mais distante da sub-bacia.
    Os comprimentos máximos de vários caminhos de fluxo possíveis diferentes devem ser calculados.
    Esses caminhos devem refletir o fluxo lento, como sobre superfícies permeáveis, mais do que o fluxo rápido sobre o pavimento, por exemplo.
    Devem ser feitos ajustes no parâmetro de largura para produzir bons ajustes para hidrogramas de escoamento medidos
  • Calcular Largura Característica (CalcEquivalentWidth, Boolean) - Indica se a largura equivalente da bacia será calculada pelo método do retângulo equivalente, que usa a seguinte fórmula:
    Le = Kc * Area^0.5 / 1.12 * (1- (1-(1.12/Kc)^2)^0.5)
    Kc = 0.282*Perímetro / Area^0.5
    Onde:
    Area - é a área da bacia de contribuição
    Perímetro - é o perímetro da bacia de contribuição
  • Perc Impermeável (PercImperv, Double) - Porcentagem da área do terreno (sem incluir quaisquer LIDs) que é impermeável
    Note: É o coeficiente C, da bacia
  • Pluviômetro (Raingage, ObjectId) - Pluviômetro associado à sub-bacia
• SWMM
  • Acúmulo inicial (InitBuildup, ListSwmmInitBuidup) - Quantidades iniciais de acúmulo de poluentes na sub-bacia
    O acúmulo e a eliminação de poluentes das sub-bacias estão associados aos usos do solo atribuídos à sub-bacia
  • Controles LID (LidControls, ListSwmmLidControlData) - Controles de desenvolvimento de baixo impacto
    Captura e retenção de chuva/escoamento usando diferentes tipos de práticas de desenvolvimento de baixo impacto (como células de bio-retenção, trincheiras de infiltração, pavimento poroso, valas vegetativas e barris de chuva) podem ser modeladas atribuindo um conjunto de controles LID predefinidos à sub-bacia
  • Modelo de Infiltração (Infiltration, SwmmInfiltration) - Método padrão usado para modelar a infiltração de chuva na zona superior do solo das sub-bacias
    Note: Ao simular o método racional, use Horton, com taxas máximas e mínimas iguais e com valores altos, tal como 500%
  • Tag (Tag, String) - Categoria ou classificação opcional
  • Usos do Solo (LandUses, ListSwmmLandUse) - Apenas necessário se modelado acúmulo/lavagem de poluentes
• Cálculos - Valores que são mostrados quando o SWMM está calculado
  • Número de Simulações (NumPeriods, Integer) - número total de simulações feitas
    Para simulações estáticas, será 1, para simulações dinâmicas, será o número de etapas de tempo
  • Índice de Dados (DataIndex, Integer) - Número da simulação sendo mostrada
    Para simulações estáticas, será 1, para simulações dinâmicas, será o número da etapa de tempo
  • Intervalo entre Simulações (RepStep, Double) - Intervalo entre simulações, quando a simulação é dinâmica
  • Precipitação (RainfallAttr, Double) - Valor da precipitação na etapa atual da simulação
  • Profundidade da Neve (SnowDepthAttr, Double) Profundidade da neve na etapa atual da simulação
  • Evaporação (EvapLostAttr, Double) - Evaporação na etapa atual da simulação
  • Infiltração (InfilLossAttr, Double) - Infiltração na etapa atual da simulação
  • Escoamento (RunoffRateAttr, Double) - Escoamento na etapa atual da simulação
  • Fluxo de águas subterrâneas (GwoutflowAttr, Double) - Fluxo de águas subterrâneas na etapa atual da simulação
  • Elevação das águas subterrâneas (GwtableAttr, Double) - Elevação das águas subterrâneas na etapa atual da simulação
  • Umidade do Solo (SoilMoistureAttr, Double) - Umidade do solo na etapa atual da simulação
  • Concentração do Poluente (PollutantConAttr, Double) - Concentração de poluentes na etapa atual da simulação
