SWMM - Sub-Bacia - Águas Subterrâneas

Águas Subterrâneas - Para modelar o fluxo de água subterrânea entre um aquífero abaixo da sub-bacia e um nó do sistema de drenagem, a sub-bacia deve receber um conjunto de parâmetros de água subterrânea:

• A1 - Coeficiente de fluxo de água subterrânea
• A2 - Coeficiente de fluxo de água superficial
• A3 - Coeficiente de interação superfície-água subterrânea
• Aquífero - Objeto aquífero que descreve as propriedades do solo subsuperficial, espessura e condições iniciaisDeixe este campo em branco se você quiser que a sub-bacia não gere nenhum fluxo de água subterrânea
• B1 - Expoente do fluxo de água subterrânea
• B2 - Expoente do fluxo de água superficial
• Elevação do Fundo do Aquífero - Elevação do fundo do aquífero abaixo desta sub-bacia particular (EB)
• Elevação do Lençol Freático - Elevação inicial do lençol freático no início da simulação para esta sub-bacia em particular (EB + HGW)
• Elevação na Superfície - Elevação da superfície do solo da sub-bacia
• Equação de Fluxo Lateral - A equação fornecida será usada além da equação padrão para calcular o fluxo de água subterrânea da sub-bacia (QL)
  O resultado da avaliação de sua equação personalizada será adicionado ao resultado da equação padrão.
  Para substituir a equação padrão, defina completamente todos os seus coeficientes como 0.
  Lembre-se de que as unidades de fluxo de água subterrânea são cfs/acre para unidades americanas e cms/ha para unidades métricas.

  Você pode usar os seguintes símbolos em sua expressão:

  Hgw = altura do lençol freático acima do fundo do aquífero, pés ou m
  Hsw = altura da água superficial acima do fundo do aquífero, pés ou m
  Hcb = altura do fundo do canal acima do fundo do aquífero, pés ou m
  Hgs = altura da superfície do solo acima do fundo do aquífero, pés ou m
  Ks = condutividade hidráulica saturada, pol/h ou mm/h
  K = condutividade hidráulica insaturada, pol/h ou mm/h
  Theta = teor de umidade da zona superior insaturada, fração
  Phi = porosidade do solo, fração
  Fi = taxa de infiltração de superfície, pol/h ou mm/h
  Fu = taxa de percolação da zona superior do solo, pol/h ou mm/h
  A = área da sub-bacia, ac ou ha

  Use a função STEP para ter fluxo apenas quando o nível do lençol freático estiver acima de um certo limite.
  Por exemplo, a expressão:
  0.001 * (Hgw - 5) * STEP (Hgw - 5)
  geraria fluxo apenas quando Hgw estivesse acima de 5
• Equação de Fluxo Profundo - A equação será usada para substituir a equação padrão para fluxo de águas subterrâneas profundas (QD)
  As unidades de fluxo para águas subterrâneas profundas são pol/h para unidades dos EUA e mm/h para unidades métricas.
  Você pode usar os seguintes símbolos em sua expressão:

  Hgw = altura do lençol freático acima do fundo do aquífero, pés ou m
  Hsw = altura da água superficial acima do fundo do aquífero, pés ou m
  Hcb = altura do fundo do canal acima do fundo do aquífero, pés ou m
  Hgs = altura da superfície do solo acima do fundo do aquífero, pés ou m
  Ks = condutividade hidráulica saturada, pol/h ou mm/h
  K = condutividade hidráulica insaturada, pol/h ou mm/h
  Theta = teor de umidade da zona superior insaturada, fração
  Phi = porosidade do solo, fração
  Fi = taxa de infiltração de superfície, pol/h ou mm/h
  Fu = taxa de percolação da zona superior do solo, pol/h ou mm/h
  A = (área da sub-bacia, ac ou ha)
• Limiar de elevação do lençol freático - Elevação mínima do lençol freático que deve ser alcançada antes que qualquer fluxo ocorra (EB + HCB)Deixe em branco para usar a elevação invertida do nó receptor
• Nó Receptor - nó que recebe água subterrânea da sub-bacia
• Profundidade da água da superfície - Profundidade fixa da água superficial acima do invertido do nó receptor (HSW - HCB)
  Definido como zero se a profundidade da água superficial variar conforme calculado pelo roteamento do fluxo
• Umidade da Zona Insaturada - Conteúdo de umidade da zona superior não saturada acima do lençol freático para esta sub-bacia em particular no início da simulação

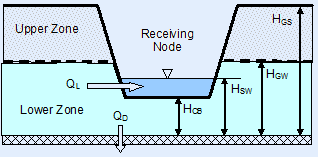

Uma sub-bacia se liga a um aquífero e a um nó do sistema de transporte que troca água subterrânea com a sub-bacia. Ele também especifica coeficientes que determinam a taxa de fluxo lateral da água subterrânea entre o aquífero e o nó. Esses coeficientes (A1, A2, B1, B2 e A3) aparecem na seguinte equação que calcula o fluxo lateral de água subterrânea como uma função dos níveis de água subterrânea e superficial:
