SWMM - Nós

O SWMM contém 4 tipos de nós:

1. Junção - nó genérico que pode ser: poço de visita, caixa de ligação, boca de bueiro, bocoa de lobo, etc
2. Exutório - o ponto final da rede. O SWMM requer que o ponto de descarga seja do tipo exutório.
   Poderia ser: boca de bueiro, dissipador de energia ou mesmo um poço de visita
3. Divisor - dispositivo divisor de fluxo
   Usado para controlar o fluxo que sai do nó. Normalmente a vazão que sai deste dispositivo, o faz por uma de suas saídas e quando este valor ultrapassa um determinado limite, o excesso sai pela saída secundária
4. Armazenamento - são nós do sistema de drenagem que fornecem o volume de armazenamento
   Poderiam ser cisternas, reservatórios, etc

Todos os nós do SWMM compartilham estas propriedades:

• Tratamento (Treatment, ListSwmmTreatment) - Conjunto de funções de tratamento para poluentes que entram no nó
  Cada item (SwmmTreatment) de ListSwmmTreatment tem:
  • Expressão (Expression, String) - Expressão de tratamento associada a cada poluente que recebe tratamento
  • Poluente (Pollutant, ObjectId) - Nome do poluente associado
  • Medida do Poluente (PollutUnit, Enum) - Unidade de medida do poluente
• Afluentes
  • Afluência Direta (InflowDirectFlow, SwmmInflowDirectFlow) - Especifica uma fonte contínua de fluxo entrando em um nó do sistema de drenagem
  • Afluência Direta com Poluentes (InflowDirectPolluts, ListSwmmInflowDirectPolluts) - Especifica uma fonte contínua de fluxo entrando em um nó do sistema de drenagem e que contem poluentes
  • Afluência em Tempo Seco (InflowDryWeatherFlow, SwmmInflowDryWeatherFlow) - Especifica uma fonte contínua de fluxo em clima seco entrando em um nó do sistema de drenagem
  • Afluentes de tempo seco contendo poluentes (InflowDryWeatherPolluts, ListSwmmInflowDryWeatherPolluts) - Especifica uma fonte contínua de fluxo em clima seco entrando em um nó do sistema de drenagem e que contem poluentes
  • Afluência RDII (RDII, SwmmInflowRDII) - Infiltração/Influxo Dependente de Chuva
• Relatórios
  • Mostrar no Relatório (RptFlag, Boolean) - Adiciona o item ao relatório quando a opção Alguns está selecionada nas configurações de relatórios
• SWMM
  • Cota de Fundo (InvertElevation, Double) - Elevação do fundo do nó (cota do radier)
  • Tag (Tag, String) - Categoria ou classificação opcional
    Note: A propriedade TAG pode ser usada para armazenar informações referentes à seção típica do dispositivo, útil na hora de importar um arquivo INP para o SOLIDOS usando o comando SWMMIMPORT
• Cálculos
  • Profundidade (InvertAttr, Double) - Profundidade
  • Carga (HydraulicAttr, Double) - Carga
  • Volume (StoredAttr, Double) - Volume
  • Afluência Lateral (LateralAttr, Double) - Afluência Lateral
  • Afluência Total (TotalInflowAttr, Double) - Afluência Total
  • Alagamento (FloodingAttr, Double) - Alagamento
  • Poluente (PollutantAttr, Double) - Poluente

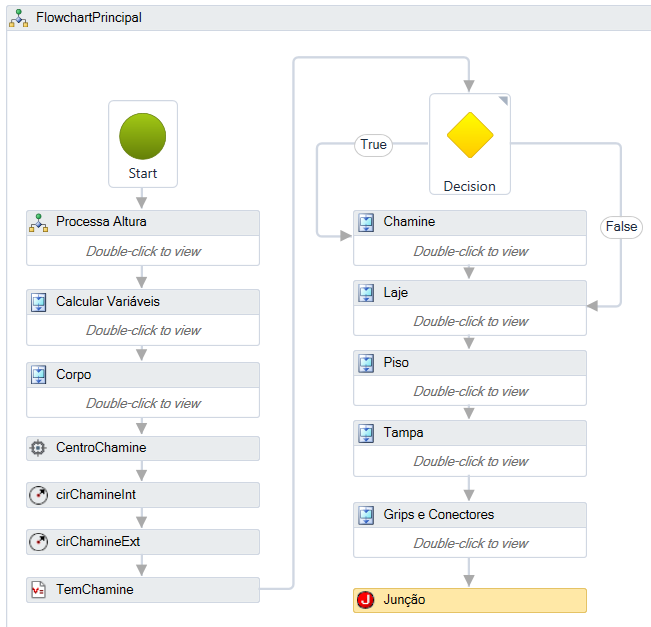

Note: Para que o SWMM reconheça um dispositivo do SOLIDOS como um nó, este deve ter na definição de seu construtor, a ferramenta correspondente ao tipo de nó, por exemplo, o modelo abaixo, implementa um poço de visita, que é reconhecido como Junção:

Note o último item. É ele quem definirá o dispositivo como sendo uma junção para o SWMM. Note ainda, que as propriedades da junção que dependem da geometria/locação do dispositivo são definidas nas propriedades da Atividade Junção:

Além disso, a rede de drenagem que será calculada usando o motor do SWMM também deve estar habilitada. Nas propriedades da rede, observe:

Isto é necessário, pois não é obrigatório usar o SWMM. Assim, Se a opção acima está desligada, as propriedades do SWMM não ficam "sobrando" nos dispositivos
