SWMM - Nós - Exutório

Os exutórios são nós terminais do sistema de drenagem/esgoto usados para definir os limites finais a jusante sob o roteamento do fluxo da Onda Dinâmica.

Para outros tipos de roteamento de fluxo, eles se comportam como uma junção. Apenas um único link pode ser conectado a um nó de emissário, e existe a opção de fazer com que o emissário descarregue na superfície de uma sub-bacia.

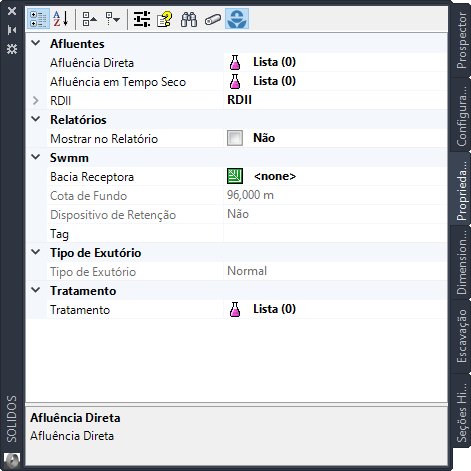

Além das propriedades dos nós do SWMM, o exutório também tem as seguintes propriedades:

• Tipo de Exutório
  • Tipo de Exutório
    • Livre - estágio de saída determinado pelo mínimo de profundidade crítica de fluxo e profundidade de fluxo normal no conduíte de conexão
    • Normal - estágio de saída com base na profundidade de fluxo normal no conduíte de conexão
    • Fixo - estágio de saída definido para um valor fixo
      Informe o valor do estágio fixo no modelador
    • Maré - Curva de maré
      Neste caso, informe a curva de maré que descreve a altura da maré versus hora do dia no modelador
    • Série Temporal - Série Temporal
      Neste caso, informe o nome da série temporal definida pelo usuário de estágio versus tempo no modelador
• SWMM
  • Bacia Receptora - Nome de uma sub-bacia que recebe a descarga do emissário
  • Dispositivo de Retenção - Indica se o dispositivo tem uma comporta de retenção
  • Cota de Fundo - Elevação do fundo do nó (cota do radier)
    Deve ser associada a propriedade do construtor que gerencia a cota de fundo do dispositivo, por exemplo:



Note: As propriedades somente leitura são propriedades intrínsecas do dispositivo, por isso, a alteração do tipo tem de ser feita no modelador.

Note: Você deve clicar o botão no topo da tela.

Se ele não estiver visível, significa que a rede não está habilitada para o SWMM. Habilite-a em suas propriedades:
