SWMM - Tratamento de Poluentes

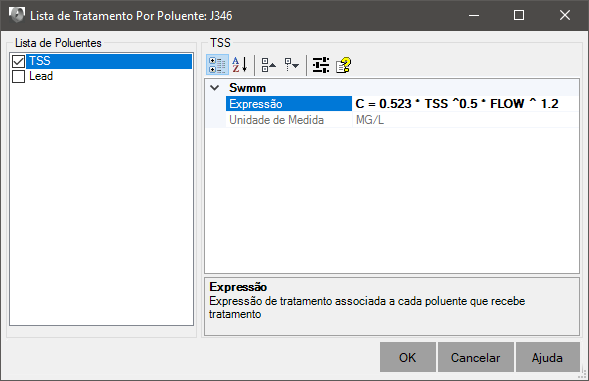

A remoção de poluentes dos afluentes que entram em qualquer nó do sistema de drenagem é modelada atribuindo um conjunto de funções de tratamento ao nó.

As expressões de tratamento têm a forma geral:

ou

Onde:

• R - remoção fracionada
• C - concentração de saída (use o nome do poluente para representar sua concentração)
  Para nós de não armazenamento, esta é a concentração de mistura de todos os fluxos de fluxo que entram no nó, enquanto para nós de armazenamento é a concentração de poluente dentro do volume armazenado do nó
• P - um ou mais nomes de poluentes
• R_P - uma ou mais remoções de poluentes (acrescente R_ ao nome do poluente)
• V - uma ou mais variáveis de processo:
  • FLOW - para taxa de fluxo no nó (em unidades de fluxo definidas pelo usuário)
  • DEPTH - para a profundidade da água acima do nó invertido (pés ou m)
  • AREA - para a área de superfície do nó
  • DT - para intervalo de tempo de roteamento (segundos)
  • HRT - para tempo de residência hidráulica (horas)
• Qualquer uma das seguintes funções matemáticas (que não diferenciam maiúsculas de minúsculas) pode ser usada em uma expressão de tratamento:
  • Abs(x) - para valor absoluto de x
  • Sgn(x) - que é +1 para x ≥ 0 ou -1 caso contrário
  • Step(x) - que é 0 para x ≤ 0 e 1 caso contrário
  • Sqrt(x) - para a raiz quadrada de x
  • Log(x) - para logaritmo de base e (natural) de x
  • Log10(x) - para logaritmo de base 10 de x
  • Exp(x) - para e elevado à potência x
  • sin, cos, tan, cot - funções trigonométricas padrão
  • asin, acos, atan, acot - funções trigonométricas inversas
  • sinh, cosh, tanh, coth - funções trigonométricas hiperbólicas
  • +, -, *, /, ^ - operadores padrão

Exemplo:

O resultado da função de tratamento pode ser uma concentração (indicada pela letra C) ou uma remoção fracionada (indicada por R). Por exemplo, uma expressão de decaimento de primeira ordem para BOD saindo de um nó de armazenamento pode ser expressa como:

ou a remoção de algum traço de poluente que é proporcional à remoção de sólidos suspensos totais (SST) pode ser expressa como:

Deve-se ter cuidado para evitar referências circulares ao especificar funções de tratamento. Por exemplo, a expressão acima não seria computável se fosse usada para calcular a remoção fracionária de TSS
