SWMM - Nós - Divisor

Divisores de fluxo são nós do sistema de drenagem que desviam os fluxos de entrada para um conduíte específico de uma maneira prescrita.

Um divisor de fluxo não pode ter mais do que duas ligações de conduíte em seu lado de descarga.

Os divisores de fluxo estão ativos apenas no roteamento de fluxo constante e onda cinemática e são tratados como junções simples no roteamento de onda dinâmica.

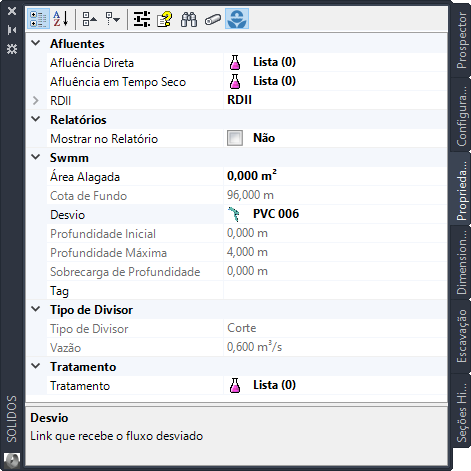

Além das propriedades dos nós do SWMM, o divisor também tem as seguintes propriedades:

• SWMM
  • Área Alagada - Área ocupada pelo alagamento no topo da junção após ocorrer a inundação
    Consulte: Configurações do SWMM / Opções Gerais / Permitir Alagamento
  • Desvio - link que recebe o fluxo desviado:



    Note: O link deve ser do tipo dispositivo linear de gravidade e deve ter a propriedade "Ponta Seca" marcada
  • Cota de Fundo - Elevação do fundo do nó (cota do radier)
    Deve ser associada a propriedade do construtor que gerencia a cota de fundo do dispositivo, por exemplo:


  • Profundidade Inicial - Profundidade inicial da água na unidade de armazenamento no início da simulação
  • Profundidade Máxima - Profundidade máxima da unidade de armazenamento
  • Sobrecarga de Profundidade - Profundidade adicional da água além da profundidade máxima permitida antes das inundações da junção
• Tipo de Divisor
  • Tipo de Divisor - Tipo de divisor de fluxo
    Existem quatro tipos de divisores de fluxo, definidos pela maneira como as entradas são desviadas:
    1. Corte - desvia todo influxo acima de um valor de corte definido
       Neste caso, forneça: Vazão - Vazão de Corte
    2. Excesso - desvia todo o influxo acima da capacidade de fluxo do conduíte não desviado
    3. Tabular - usa uma tabela que expressa o fluxo desviado em função da entrada total
       Neste caso, forneça: Curva de Divisão - Curva de desvio usada com um divisor tabular
    4. Vertedouro - trata o fluxo desviado como linearmente proporcional ao influxo acima de um valor de corte definido
       Neste caso, forneça: Vazão - Vazão de Corte
  • Altura Máxima - Altura vertical da abertura do vertedouro
  • Coeficiente de Vertedouro - Produto do coeficiente de descarga do vertedouro e seu comprimento.
    Os coeficientes de represa estão normalmente na faixa de 2,65 a 3,10 por pé, para fluxos em CFS

Note: As propriedades somente leitura são propriedades intrínsecas do dispositivo, por isso, a alteração do tipo tem de ser feita no modelador.

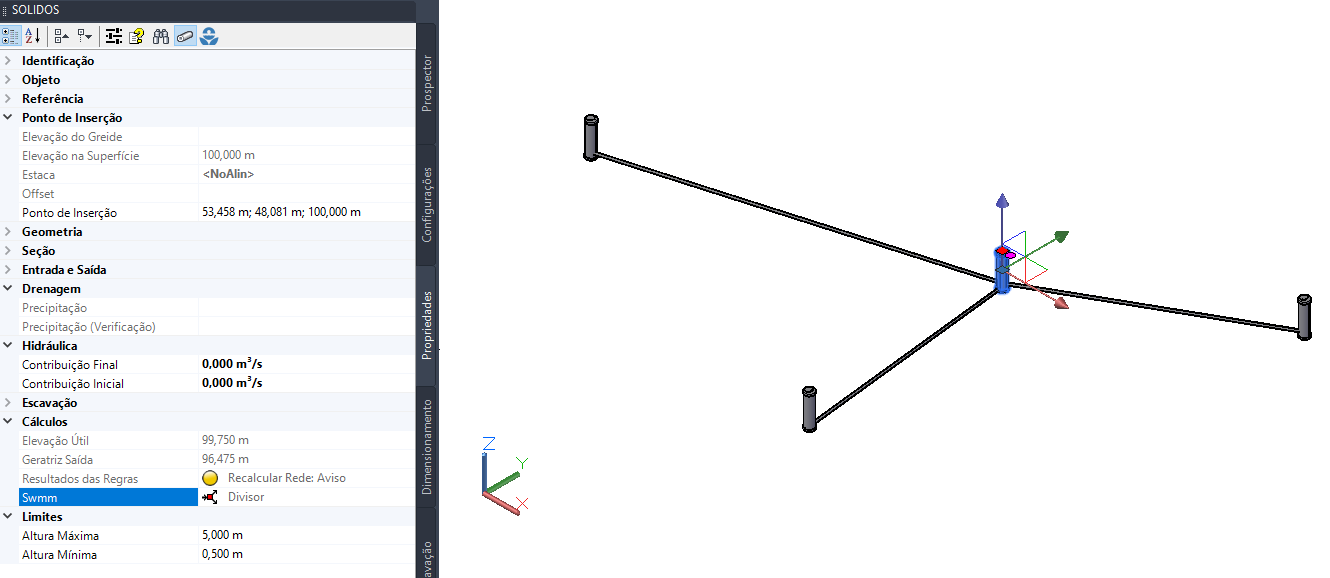

Note: Você deve clicar o botão no topo da tela.

Se ele não estiver visível, significa que a rede não está habilitada para o SWMM. Habilite-a em suas propriedades:
