SWMM - Curvas - Curvas de Divisão

Descreve a variação dos valores de vazão de saída em função da vazão de entrada em Divisores de Fluxo do SWMM

É atribuído a um divisor do SWMM quando o modelador (pontual de gravidade) do dispositivo associa a este a ferramenta Divisor

Uma curva de divisão tem as seguintes propriedades:

• Identificação
  • Descrição (Description, String) - Use uma descrição amigável quando o nome do item não for suficiente
  • Nome (Name, String) - nome do item
    Evite nomes muito compridos, ou que contenham os seguintes caracteres: '*', '>', '<', '/', '\', '"', ':', ';', '|', '=', '`', '#', ',', '?'
• Objeto
  • Prioridade (Priority, Enum) - Informação sobre o estado atual do item. Pode ser:
    • Neutro: sem problemas
    • Crítico: Algum problema que impede o cálculo ou uso do item
  • Avaliação de Erros (CurveError, Enum) Resultado da avaliação dos dados
  • Dados da Curva (CurveData, IListClonavel) - os dados da curva, com as colunas:
    • Vazão que Entra (X, Double) - vazão que entra no dispositivo
    • Vazão que Sai (Y, Double) - vazão que sai pelo divisor

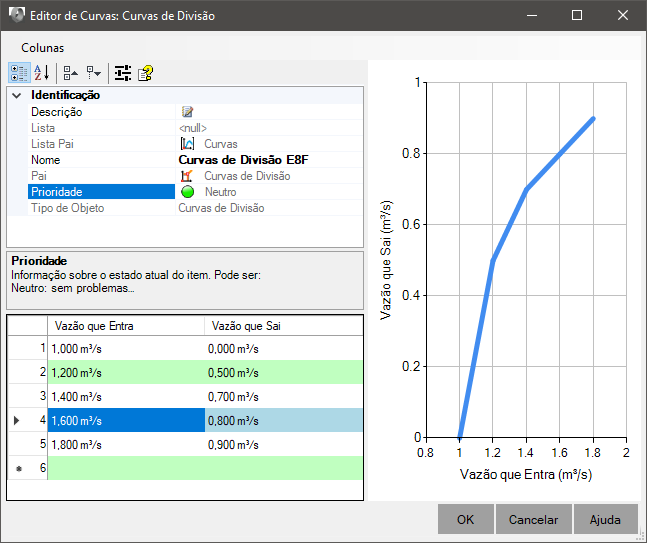

Os dados são preenchidos na tabela e plotados no gráfico para melhor visualização:

As vazões que entram precisam estar em ordem crescente e não repetir e não podem ser negativas, do contrário, a propriedade Prioridade estará como Crítica
