SWMM - Nós - Reservatório

As unidades de armazenamento (reservatórios) são nós do sistema de drenagem que fornecem volume de armazenamento.

Fisicamente, eles podem representar instalações de armazenamento tão pequenas quanto uma bacia ou grandes como um lago.

As propriedades volumétricas de uma unidade de armazenamento são descritas por uma função ou tabela de área de superfície versus altura.

Além de receber influxos e descarregar fluxos de saída para outros nós da rede de drenagem, os nós de armazenamento também podem perder água por evaporação superficial e infiltração no solo nativo.

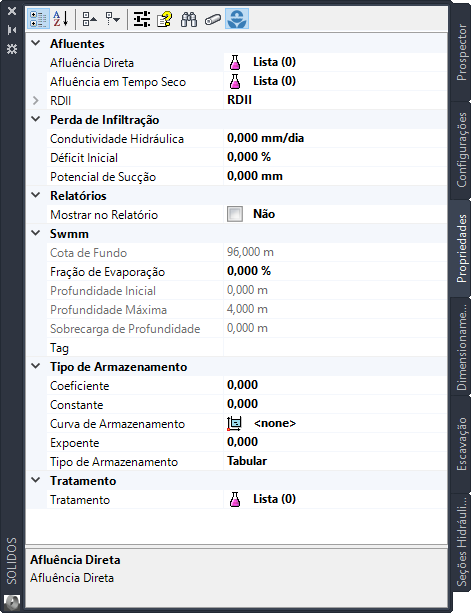

Além das propriedades dos nós do SWMM, as unidades de armazenamento também tem as seguintes propriedades:

• Perda de Infiltração
  • Condutividade Hidráulica (Condutivity, Double) - Condutividade hidráulica para o solo totalmente saturado
  • Déficit Inicial (InitialDeficity, Double) - Fração do volume do solo que está inicialmente seco
  • Potencial de Sucção (SuctionHead, Double) - Valor médio de sucção capilar do solo ao longo da frente de umedecimento
• SWMM
  • Cota de Fundo (InvertElevation, Double) - Elevação do fundo do nó (cota do radier)

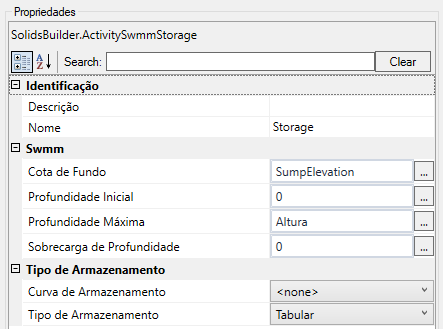

    Deve ser associada a propriedade do construtor que gerencia a cota de fundo do dispositivo, por exemplo:


  • Fração de Evaporação (EvapFraction, Double) - A fração da evaporação potencial da superfície da água da unidade de armazenamento que é realmente realizada
  • Profundidade Inicial (InitDepth, Double) - Profundidade inicial da água na unidade de armazenamento no início da simulação
  • Profundidade Máxima (MaxDepth, Double) - Profundidade máxima da unidade de armazenamento
  • Sobrecarga de Profundidade (SurchargeDepth, Double) - Profundidade adicional da água além da profundidade máxima permitida antes das inundações da junção
• Tipo de Armazenamento
  • Tipo de Armazenamento (StorageTypeFunc, StorageTypeFunc) - Método para descrever como a área de superfície da unidade de armazenamento varia com a profundidade da água
    Pode ser de dois tipos:
    1. Tabular - Descreve a área de superfície da unidade de armazenamento variando com a profundidade em uma curva
       • Curva de Armazenamento (StorageCurve, ObjectId) - Nome da curva de armazenamento que contém a relação entre a área de superfície e a profundidade de armazenamento
    2. Funcional - Descreve a área de superfície da unidade de armazenamento variando com a profundidade da água pela relação: Area = A * Profundidade ^ B + C
       • Coeficiente (FuncCoef, Double) - Valor A na relação funcional entre área de superfície e profundidade de armazenamento
       • Constante (FuncConstant, Double) - Valor C na relação funcional entre área de superfície e profundidade de armazenamento
       • Expoente (FuncExponent, Double) - Valor B na relação funcional entre área de superfície e profundidade de armazenamento
    3. Cilíndrico - A unidade de armazenamento tem lados verticais e uma base elíptica
       • Diâmetro Maior (MajorAxisLength, Double) - Comprimento do eixo principal da base
       • Diâmetro Menor (MinorAxisLength, Double) - Largura do eixo menor da base

       A equação da área da superfície é:
       Area = (π / 4) * ( MajorAxisLength * MinorAxisLength )
       Cônico -A unidade de armazenamento tem a forma de um cone elíptico truncado

       • Eixo Principal (BaseMajorAxisLength, Double) - Comprimento do eixo principal da base
       • Eixo Secundário (BaseMinorAxisLength, Double) - Comprimento do eixo secundário da base
       • Declividade Lateral (SideSlope, Double) - Declividade das paredes laterais (largura/altura)


       A equação da área da superfície é:

       Area = π * ( BaseMajorAxisLength * BaseMinorAxisLength / 4 + BaseMinorAxisLength * SideSlope * Depth + (BaseMinorAxisLength / BaseMajorAxisLength) * (SideSlope * Depth)^2 )
       Parabólico -A unidade de armazenamento tem a forma de um parabolóide elíptico

       • Diâmetro Maior (MajorAxisLength, Double) - Comprimento do eixo principal da base
       • Diâmetro Menor (MinorAxisLength, Double) - Largura do eixo menor da base
       • Altura da Seção (SurfaceAxisHeight, Double) - Altura da seção


       A equação da área da superfície é:

       Area = (π / 4) * ( MajorAxisLength * MinorAxisLength / SurfaceAxisHeight) * Depth
       Piramidal -Isto é para unidades de armazenamento em forma de pirâmide retangular truncada ou caixa retangular

       • Comprimento da Base (BaseLength, Double) - Comprimento da base da seção
       • Largura da Base (BaseWidth, Double) - Largura da base da seção
       • Declividade lateral (SideWallSlope, Double) - Declive lateral (subida/corrida) de uma fatia vertical através do eixo maior


       A equação da área da superfície é:

       Area = MajorAxisLength * BaseWidth + 2 * (MajorAxisLength + BaseWidth) * SideWallSlope * Depth +(2 * SideWallSlope * Depth)^2

Note: As propriedades somente leitura são propriedades intrínsecas do dispositivo, por isso, a alteração do tipo tem de ser feita no modelador.

Note: Você deve clicar o botão no topo da tela.

Se ele não estiver visível, significa que a rede não está habilitada para o SWMM. Habilite-a em suas propriedades:
