SWMM - Curvas - Curvas de Armazenamento

Descreve a variação da área alagada em função da profundidade em Nós do SWMM

É atribuído a um reservatório do SWMM quando o modelador (pontual de gravidade) do dispositivo associa a este a ferramenta Reservatório

Uma curva de armazenamento tem as seguintes propriedades:

• Identificação
  • Descrição (Description, String) - Use uma descrição amigável quando o nome do item não for suficiente
  • Nome (Name, String) - nome do item
    Evite nomes muito compridos, ou que contenham os seguintes caracteres: '*', '>', '<', '/', '\', '"', ':', ';', '|', '=', '`', '#', ',', '?'
• Objeto
  • Prioridade (Priority, Enum) - Informação sobre o estado atual do item. Pode ser:
    • Neutro: sem problemas
    • Crítico: Algum problema que impede o cálculo ou uso do item
  • Avaliação de Erros (CurveError, Enum) Resultado da avaliação dos dados
  • Dados da Curva (CurveData, IListClonavel) - os dados da curva, com as colunas:
    • Elevação (X, Double) - altura da água no reservatorio
    • Área (Y, Double) - a área da superfície do reservatório nesta elevação

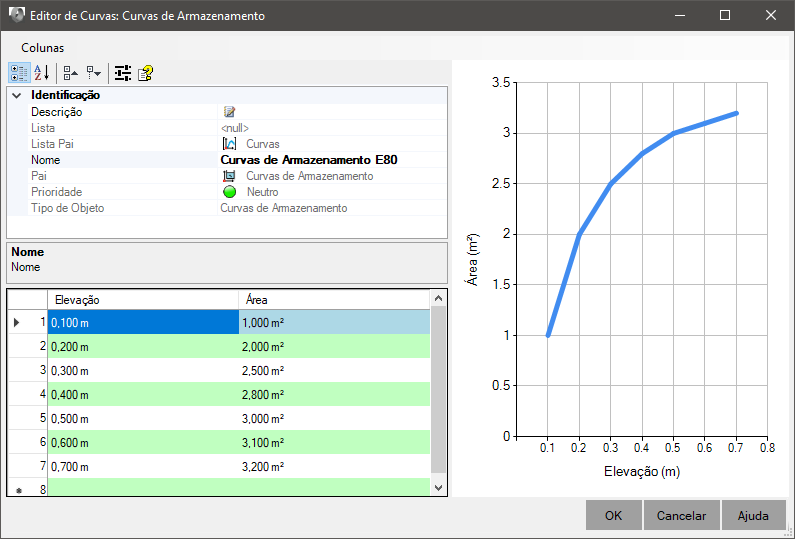

Os dados são preenchidos na tabela e plotados no gráfico para melhor visualização:

As elevações precisam estar em ordem crescente, não repetir e a elevação inicial tem de ser igual a zero, do contrário, a propriedade Prioridade estará como Crítica
