SWMM - Nós - Junção

As junções são nós do sistema de drenagem onde os links se unem. Fisicamente, eles podem representar a confluência de canais de superfície naturais, bueiros em um sistema de esgoto ou conexões de tubos. Os influxos externos podem entrar no sistema nas junções. O excesso de água em uma junção pode se tornar parcialmente pressurizado enquanto os conduítes de conexão estão sobrecarregados e podem ser perdidos do sistema ou ser deixados acumular no topo da junção e, subsequentemente, escoar de volta para a junção.

Além das propriedades dos nós do SWMM, a junção também tem as seguintes propriedades:

• SWMM
  • Área Alagada - Área ocupada pelo alagamento no topo da junção após ocorrer a inundação
    Consulte: Configurações do SWMM / Opções Gerais / Permitir Alagamento
  • Cota de Fundo - Elevação do fundo do nó (cota do radier)

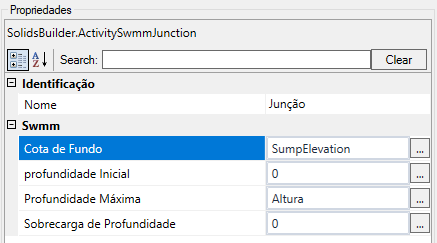

    Deve ser associada a propriedade do construtor que gerencia a cota de fundo do dispositivo, por exemplo:


  • Profundidade Inicial - Profundidade inicial da água na unidade de armazenamento no início da simulação
    No geral, zero, pois se considera que a chuva começa no início da simulação
  • Profundidade Máxima - Profundidade máxima da unidade de armazenamento
    Assim como a Cota de Fundo também deve estar vinculada a geometria/locação do dispositivo (ver imagem acima)
    No geral, é a altura entre o topo da tampa e a elevação do fundo do poço de visita
  • Sobrecarga de Profundidade - Profundidade adicional da água além da profundidade máxima permitida antes das inundações da junção
    Assim como a Cota de Fundo também deve estar vinculada a geometria/locação do dispositivo (ver imagem acima)
    Note: se você quer tornar esta propriedade mais acessível para editar, crie uma propriedade no quadro de propriedades do modelo e associe a esta propriedade

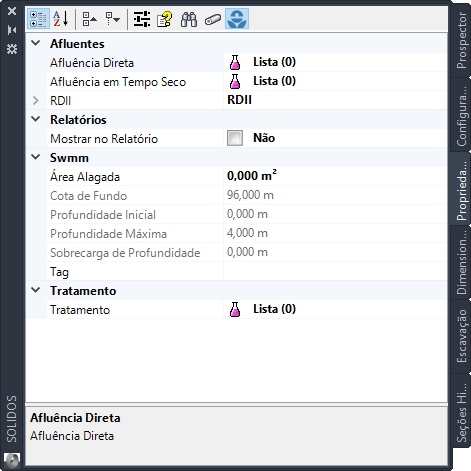

Note: Você deve clicar o botão no topo da tela.

Se ele não estiver visível, significa que a rede não está habilitada para o SWMM. Habilite-a em suas propriedades:
