Aba Propriedades

Lista as propriedades do(s) objeto(s) selecionado(s) em tela. Funciona como o comando Properties do AutoCAD, no entanto se aplica apenas aos objetos deste programa

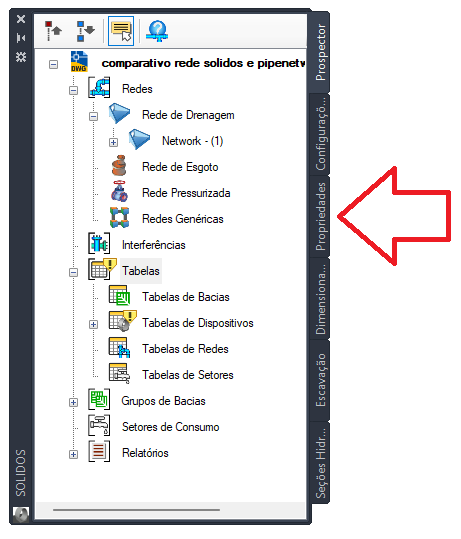

Para usar, certifique-se que o Toolspace esteja visível e selecione algum objeto em planta que seja deste programa, por exemplo: dispositivo, tabela ou rótulo

Caso alguma propriedade apresente uma unidade de medida que você queira alterar, por exemplo: Precipitação em mm/h em vez de m/s, clique o botão Formatos

Note que as propriedades aparecem categorizadas. Para os dispositivos, acesse o tópico Categorização de propriedades para saber mais.

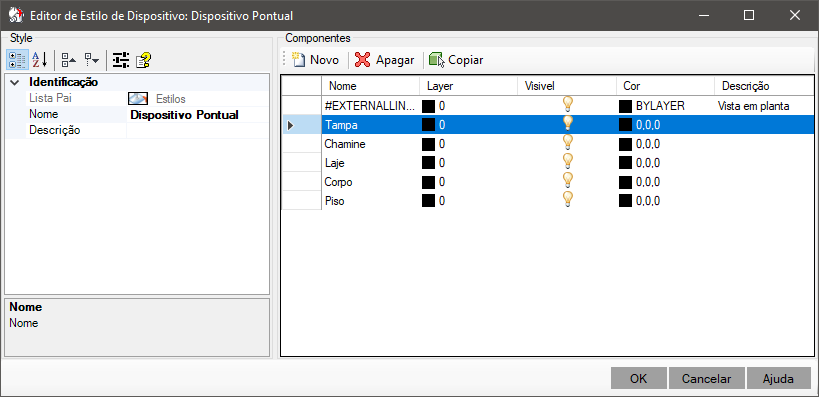

Nesta aba, pode-se editar as propriedades de um ou mais itens selecionados, por exemplo: para modificar o estilo de todos os dispositivos de uma rede, clique a opção Selecionar do menu de contexto do nó Rede no Toolspace. Depois na aba Propriedades, clique a o botão () para escolher um outro estilo:

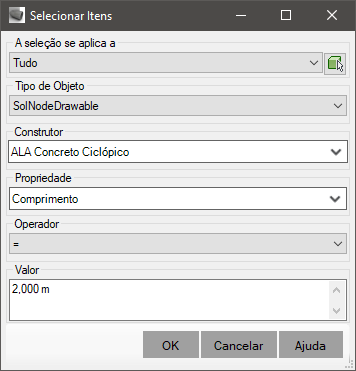

Nesta aba também é possível criar uma seleção de objetos, utilizando um filtro, tal como o QSELECT do AutoCAD. Para isso, clique o botão Filtrar no topo. Será mostrada a tela abaixo:

Nesta tela, escolha:

• A seleção se aplica a - escolha entre criar uma nova seleção (botão ), o projeto inteiro, ou filtrar pela seleção atual
• Tipo de objeto - escolha o tipo de objeto que deve ser filtrado entre os tipos que o programa desenha no model space
• Construtor - para alguns tipos de objeto é possível filtrar a lista para aqueles que tem o dispositivo que utiliza um determinado construtor (seção típica)
• Propriedade - escolha uma propriedade a usar como filtro e escolha um operador abaixo e também um valor para comparação
• Operador - escolha um comparador para restringir ainda mais a lista, onde o valor obtido na propriedade será comparado com o valor informado
• Valor - Um valor que se possa comparar com aquele obtido nas propriedades do objeto

Ao clicar o botão OK, o filtro é aplicado e a seleção de objetos é processada. O que for selecionado será mostrado nesta aba

Esta aba ainda permite fazer edições de para itens estendidos dos objetos, dependendo do seu tipo. Por exemplo:

• Bacias, tem propriedades gerenciadas pelo SWMM

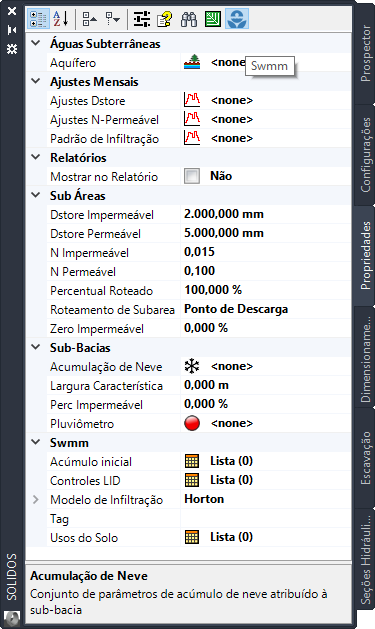

  Neste caso, aparecerá um ícone ( ), que ao ser clicado, mostra as propriedades da bacia que o SWMM usa:


• Dispositivos Pontuais e Dispositivos Lineares, quando inseridos em redes de:
  • Drenagem e Esgoto - podem mostrar propriedades do SWMM
  • Redes Pressurizadas - podem mostrar propriedades do EPANET
• Dispositivos Pontuais quando inseridos em redes de Drenagem e Esgoto podem mostrar:
  •   Hidráulica no Dimensionamento
  • Hidráulica na Verificação
• Dispositivos Lineares em redes de Drenagem e Esgoto podem mostrar:
  •   Hidráulica no Dimensionamento
  • Hidráulica na Verificação
• Projeções de Dispositivos - habilita a edição de propriedades da projeção em si ou do dispositivo associado a ela

Note:dispositivos que são referência externa não podem ser editados. Apenas a regra, estilo, referências ou layer pode ser editado.
