Solids Builder - Links do SWMM - Conduto

Os conduítes são canos ou canais que movem a água de um nó para outro no sistema de transporte.

Quando se quer definir um dispositivo como sendo um conduto, deve-se adicionar a ferramenta Conduto ao modelador:

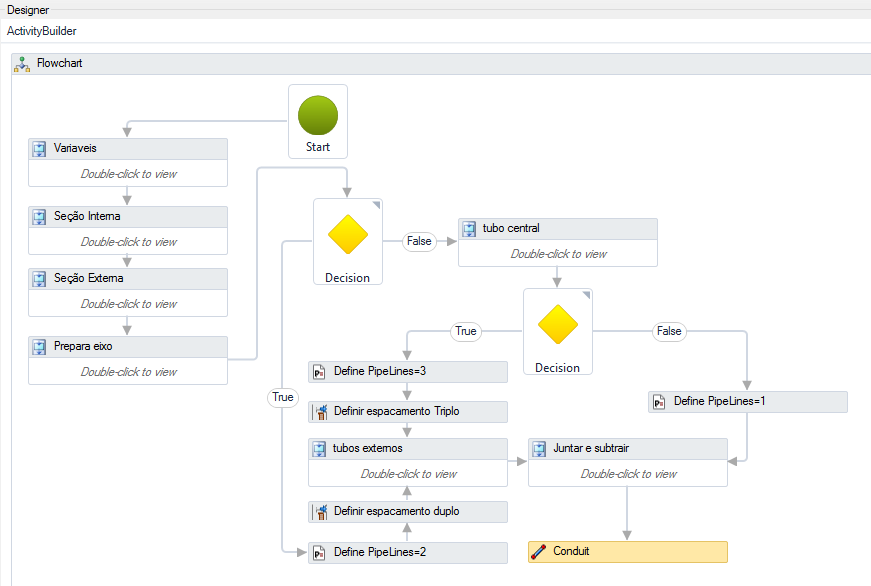

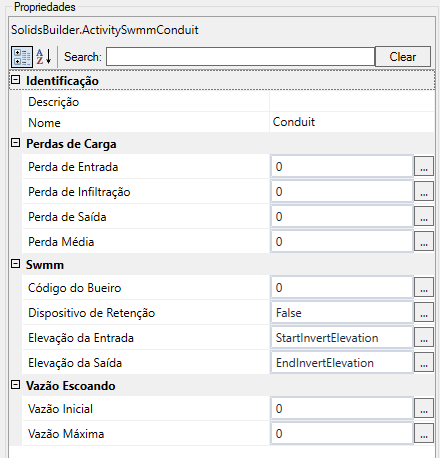

Ao adicionar a ferramenta Conduto, preencha suas propriedades, no quadro propriedades da ferramenta:

• Identificação
  • Nome - nome da atividade
    O nome do ponto deve seguir as regras de nomenclatura
  • Descrição - quando o nome da atividade não é o suficiente para dar contexto a atividade, use o campo descrição
• Perdas de Carga
  • Perda de Entrada - Coeficiente de perda de carga associado às perdas de energia na entrada do conduto (valores típicos)
  • Perda de Infiltração - Propriedades opcionais do solo que determinam a perda de infiltração através do fundo e dos lados inclinados da unidade de armazenamento
  • Perda de Saída - Coeficiente de perda de carga associado às perdas de energia na saída do conduto.
    Para bueiros, use um valor de 1
  • Perda Média - Coeficiente de perda de carga associado às perdas de energia ao longo do comprimento do conduto
• SWMM
  • Código do Bueiro - Número de código da geometria de entrada se o conduíte for um bueiro sujeito a um possível controle de fluxo de entrada, deixe em branco caso contrário. Consulte a tabela de números de código de bueiros
    Os conduítes designados como bueiros são verificados continuamente durante o roteamento do fluxo de ondas dinâmicas para ver se operam sob o controle de entrada, conforme definido na publicação da Administração Rodoviária Federal Projeto Hidráulico de Bueiros (Publicação nº FHWA-NHI-01-020, maio de 2005)
  • Dispositivo de Retenção - Verdadeiro, se existir uma comporta que impede o refluxo, NãO no caso contrário
  • Elevação da Entrada - Elevação da geratriz inferior interna do conduto
    Esta é uma propriedade que depende da geometria do conduto, então deve estar amarrada a ao ponto inicial deste
  • Elevação da Saída - Elevação do conduíte invertido na extremidade de saída do conduto

• Vazão
  • Vazão Inicial - Fluxo inicial no conduíte no início da simulação
    Use 0 se não for aplicável
  • Vazão Máxima - Fluxo máximo permitido no conduto
    Use 0 se não for aplicável
• Seção Transversal
  • Seção Hidráulica - forma da seção hidráulica, pode ser de vários tipos:

    Circular Conduto Forçado Circular Assoreado Retangular Fechado Retangular Aberto Trapezoidal Triangular Elipse Horizontal Elipse Vertical

    Galeria Arqueada Parabólica Potência Rect Triangular Rect Arredondada Alça Modificada Oval Ferradura

    Gótica Catenária Semi Elíptico Alça de Cesta Semi Circular Custom Irregular Dummy
