Shapes do SWMM - Retangular com Base Triangular

A Seção Retangular com Base Triangular do SWMM, implementa canais retangulares com base triangular.

As propriedades da geometria relevantes para esta seção, são Largura do Topo e a Lâmina Máxima e Altura do Triângulo:

• Seção Transversal
  • Lâmina Máxima - Altura da Seção
  • Largura do Topo - Largura da Seção
  • Altura do Triângulo - Altura do triângulo da parte inferior da seção

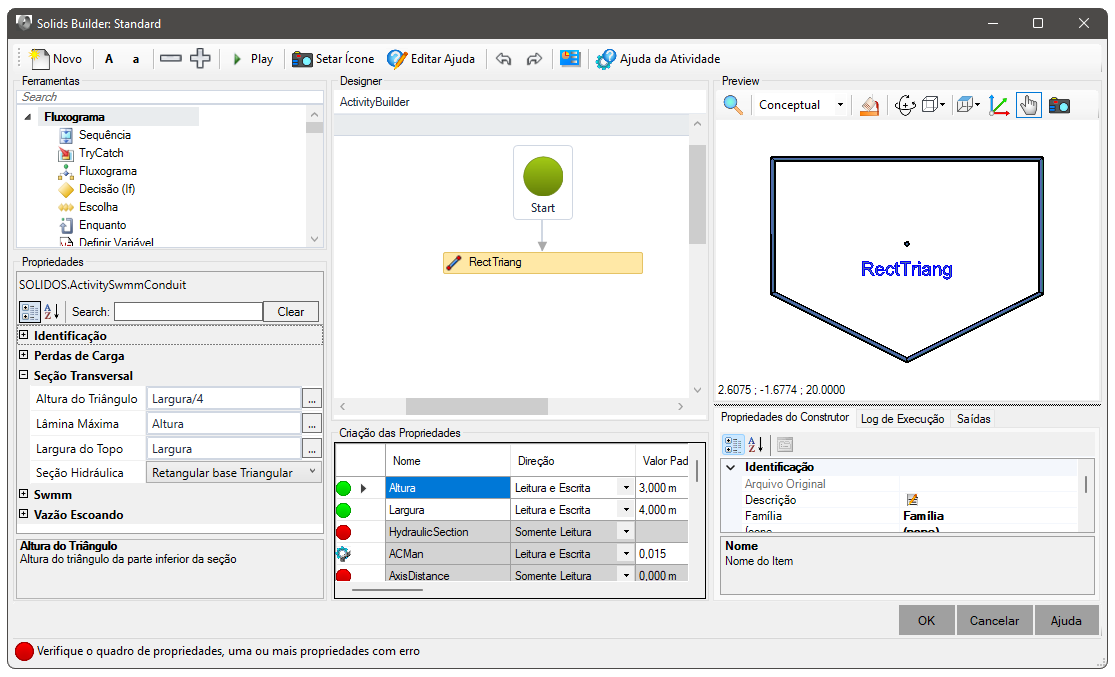

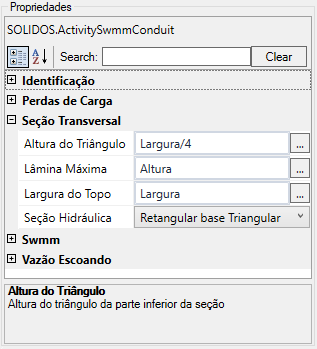

No SOLIDOS, o usuário deve implementar uma propriedade no modelador do dispositivo que descreva estas propriedades e a largura, por exemplo:

Note: Você pode usar a seção gerada por esta atividade para modelar a seção interna do dispositivo e também para definir a Seção hidráulica do dispositivo linear, uma vez que esta é uma propriedade obrigatória para o dimensionamento.
