SCALC

O comando SCALC Escolhe uma rede a calcular, mostrando na aba Dimensionamento do Toolspace ou num formulário não modal.

Para usar, chame SCALC na linha de comando, menu, barra de ferramentas ou no Ribbon.

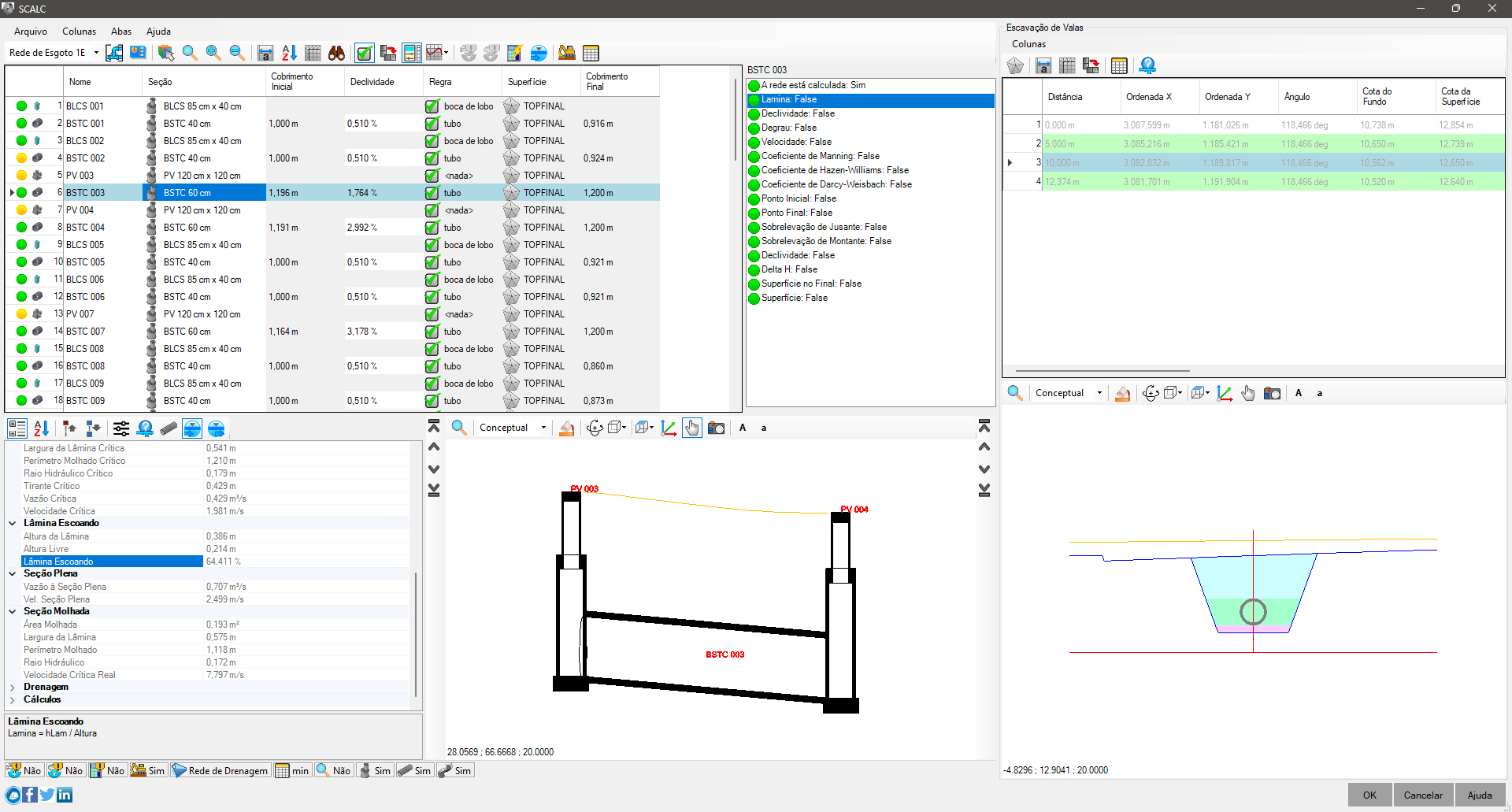

Escolha a rede a calcular no canto superior esquerdo da tela:

Os seguintes menus estão disponíveis:

• Arquivo
  • Exportar - Exportar a planilha atual como apresentada
  • Escavação - Exporta a planilha de escavação de toda a rede
• Abas
  • Seções Hidráulicas - mostra/esconde a aba Seções Hidráulicas na tela do comando SCALC
  • Escavação - mostra/esconde a aba Escavação na tela do comando SCALC
• Colunas
  • Salvar Estado - Salva o estado atual de colunas da planilha. Um nome para o template será solicitado
  • Escolher - Mostra o editor de colunas , onde é possível escolher as colunas visíveis e a ordem em que aparecem
  • Mostrar Todas - Força todas as colunas a serem visíveis
  • Recarregar Colunas - Força a reordenação das colunas para o template selecionado
  • Propriedades Categorizadas - Possibilita mostrar/ocultar as colunas, vendo-as categorizadas
  Note: Esta planilha foi desenvolvida pensando em facilitar o manuseio dos dados, por isso algumas propriedades, por exemplo: dados do dimensionamento hidráulico, só aparecem no quadro de propriedades do dispositivo em si. Para apresentar estes dados numa planilha que servirá como memória de cálculo, use um relatório. Lá será possível incluir as colunas faltantes

Na barra superior, temos os seguintes botões:

• Lista de redes - selecione a rede a calcular
• Escolher dispositivo em planta - possibilita escolher a rede a calcular, clicando um dispositivo na planta
• Zoom nos itens selecionados - mostra em planta os dispositivos selecionados
• Expandir Colunas - redimensiona as colunas para que mostrem seu conteúdo sem ocultar parte destes
• Ordenar - a ordenação ocorre do ponto mais a montante para o mais a jusante
• Congelar Painéis - tal como no M$ Excel, congela/descongela os painéis usando a célula selecionada como pivô
• Mostrar Regras - mostra/oculta o painel com a lista de regras violadas ou não. As regras precisam estar configuradas e setadas nos dispositivos, do contrário, somente verificações obrigatórias serão processadas
• Propriedades - Mostra/Oculta o painel de propriedades. Este funciona exatamente como a aba propriedades e pode ser mais conveniente aqui
• Preview - controla o que é desenhado no preview:
  • Vista 3D
  • Toda a Rede
  • Perfil Longitudinal
  • Ocultar
• Recalcular - Força o recálculo da rede. Poderá aparecer com o ícone de rede desatualizada quando alguma coisa for alterada e a rede não está marcada para recálculo automático. Note: em redes grandes é melhor deixar o cálculo automático desabilitado, pelos menos nos estágios iniciais, para que o desempenho geral não comprometa o tempo e a experiência com o programa
• Análise de Vazões - mostra uma planilha com a análise das curvas de vazão/velocidade/lâmina em função da declividade e seção dos tubos:

  Ao selecionar uma célula nesta planilha, a seção e declividade serão arbitradas ao tubo selecionado. Note que tubos a jusante poderão ter a seção aumentada para se igualar ao tubo selecionado
• Escavação - Exporta a planilha de escavação do tubo selecionado
• Exportar - Exportar a planilha atual como apresentada

No rodapé da aba, também tem alguns botões:

• Auto Cálculo - Habilita/desabilita o cálculo automático da rede. Em redes grandes, recomenda-se desabilitar, para que as edições de geometria possam fluir melhor na planilha. Pode-se forçar o recálculo clicando o botão Recalcular na barra de ferramentas superior
• Tipo de rede - informa qual o modelo de cálculo esta sendo aplicado a esta rede:
  • Rede de drenagem
  • Rede de esgoto
• Template de Colunas - nome do template de colunas atual. Para configurar um template, use o menu Colunas, no topo da tela
• Auto Seleção - Habilita/desabilita a auto seleção
  Quando habilitada, ao selecionar um dispositivo em planta, se este faz parte da rede que está sendo calculada, a linha da planilha correspondente é selecionada
• Auto Zoom - Habilita/desabilita o zoom automático
  Quando habilitado, ao selecionar um dispositivo na planilha, é feito zoom em planta neste dispositivo
• Tubos - mostra/oculta os dispositivos lineares (tubos) na planilha
• Estruturas - mostra/oculta os dispositivos pontuais (estruturas) na planilha
• Escavação - Habilita/Desabilita a ==o cálculo de escavação em todo o projeto

Dicas para melhor utilização:

• Redes que são referências externas, terão seu ícone sinalizado com . Estas redes não pode ser calculadas. No entanto aparecem na lista por conveniência, para que se possa navegar pelos dispositivos mais facilmente
• Somente redes que obedecem as regras de conexão (ver SCONNECT) entre os dispositivos podem ser calculadas
• Dispositivos existentes não podem ter a geometria alterada. Somente os parâmetros de cálculo podem ser editados
• Numere (ver o comando SNUM) a rede para melhorar a visualização
• Versões muito antigas do programa precisam do comando SAUDIT para funcionar, senão as conexões se perdem. Se isso ocorrer, uma mensagem é mostrada na linha de comando. Erros também pode ocorrer se você apaga dispositivos e usa UNDO/REDO sem cuidado
• Leia o tópico Dicas de Desempenho

Note: Para que seja possível usar este comando, uma licença é necessária.
