STOOLSPACE

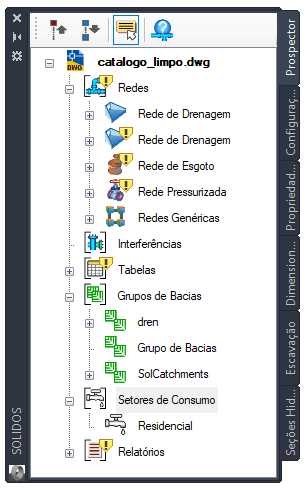

O comando STOOLSPACE Abre o Toolspace do programa:

Para usar, chame STOOLSPACE na linha de comando, menu, barra de ferramentas ou no Ribbon.

As seguintes abas estão disponíveis:

• Prospector - Contém os objetos que compõe o projeto:
  • Dispositivos
  • Redes
  • Bacias de contribuição
  • Setores de consumo
  • Tabelas
  • Relatórios
• Configurações - Contém os estilos e configurações que controlam a forma como os objetos são desenhados ou calculados
• Propriedades - lista as propriedades do(s) objeto(s) selecionado(s) em tela. Funciona como o comando Properties do AutoCAD, no entanto se aplica apenas aos objetos deste programa
• Dimensionamento - rede atualmente em processo de cálculo. Quando uma rede está em cálculo, o nome dela estará presente no nome desta aba
• Escavação - Mostra informações relevantes à escavação do dispositivo selecionado se este provê esse tipo de informação
• Seções Hidráulicas - aplica-se a dispositivos longitudinais de gravidade, que estão em redes de drenagem

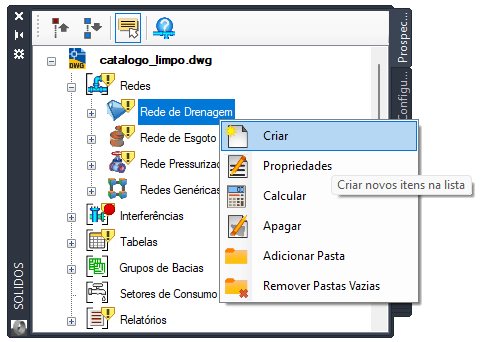

Note, os nós que aparecem na aba Prospector e na aba Configurações podem ter um ou mais comandos associados. Para acessá - los, clique o botão direito do mouse sobre o ícone:

Estão disponíveis comandos de edição, criação, numeração, entre outros.

A tela do Toolspace do programa é um PalletSet, assim, este pode ser encaixado a direita, esquerda da tela para conveniência, assim como o Properties do AutoCAD. Quem dera ser possível simplesmente adicionar nós e abas ao Toolspace do Civil 3D! !
