Editor de Templates de Colunas

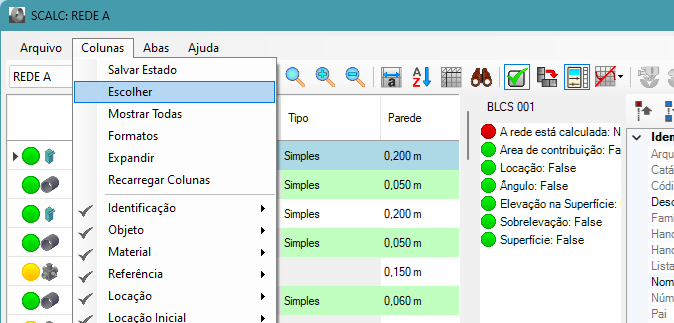

O editor de templates de colunas permite criar e editar templates de colunas para as telas que contem tabelas no programa. Este editor aparece ao clicar "Escolher" no menu localizado no topo da tela de comandos que mostram tabelas, tal como o SCALC:

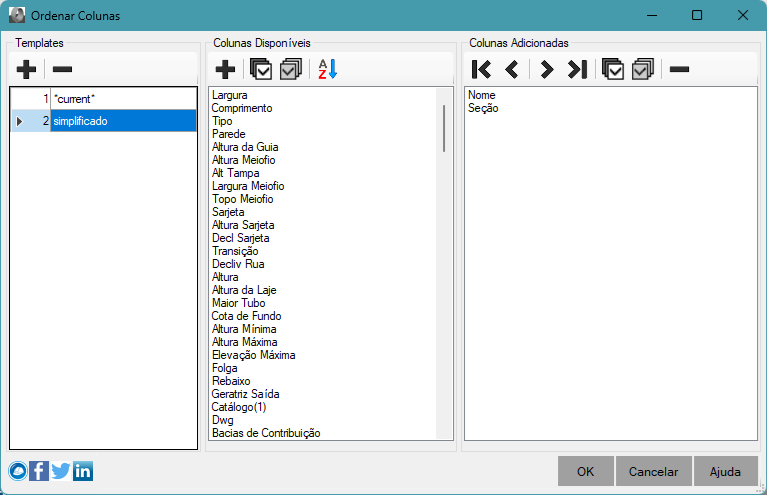

Ao clicar, aparece a tela a seguir:

Este editor é dividido em 3 colunas, sendo:

• Templates - contém a lista de templates associados a tabela atual
  Nesta coluna, tem os botões:
  • Adicionar - cria um novo template
  • Remover - remove os templates selecioandos

  Você pode editar os nomes diretamente nas células
• Colunas Disponíveis - contém a lista de colunas que ainda podem ser adicionadas à tabela atual
  Nesta coluna, tem os botões:
  • Adicionar - adiciona as colunas selecionadas na tabela
  • Selecionar Todos - seleciona todas as colunas desta lista
  • Inverter Seleção - inverte a seleção atual
  • Ordenar - ordena a lista de colunas em ordem alfabética
• Colunas Adicionadas - contém a lista de colunas que já estão inseridas na tabela atual, na ordem em que elas aparecerem
  Nesta coluna, tem os botões:
  • Início - move as colunas selecionadas para o início da tabela
  • Esquerda - move as colunas selecionadas para a esquerda, uma posição
  • Direita - move as colunas selecionadas para a direita, uma posição
  • Ordenar - move as colunas selecionadas para o final da tabela
  • Selecionar Todos - seleciona todas as colunas desta lista
  • Inverter Seleção - inverte a seleção atual
  • Remover - remove as colunas selecionadas na tabela

Comece adicionando um novo template, então selecione na lista de colunas, aquelas que deseja visualizar na tabela. No exemplo do comando SCALC, a tabelas pode ter centenas de colunas, principalmente se você não seguir as recomendações de nomenclatura de propriedades no modelador. Para efeito de uso do comando, é evidente que nem todas as colunas são necessárias, então pode-se escondê-las, dando preferência àquelas que realmente importam, por exemplo:

• Nome - nome do dispositivo
• Seção - seção típica do dispositivo
• Comprimento - comprimento do dispositivo linear
• Declividade - declividade do dispositivo linear
• Altura - altura do dispositivo pontual

Pode-se ter um template para o dimensionamento, um para verificações/edições rápidas na rede ou mesmo uma para gerar relatórios
