SWMMCURVES

O comando SWMMCURVES cria e edita Curvas do SWMM

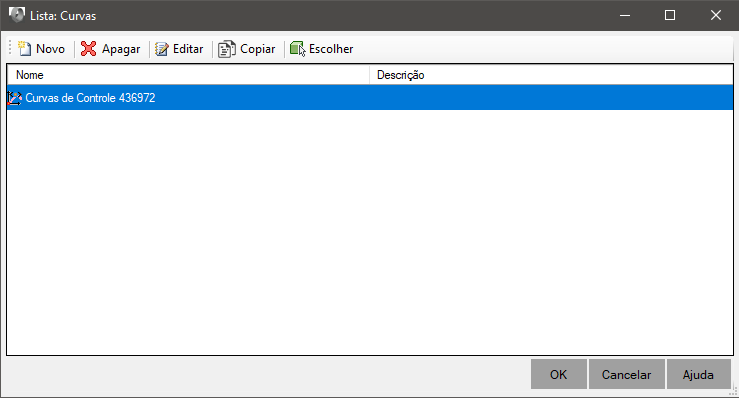

Para usar, chame SWMMCURVES na linha de comando, menu, barra de ferramentas ou no Ribbon e escolha o estilo que deseja editar:

Nesta tela você pode:

• Novo - Criar uma nova curva
• Apagar - Apagar as curvas selecionados, se não estiverem em uso
• Editar - Editar a curva selecionada
• Copiar - Copiar e editar a curva selecionada
• Escolher - selecione na tela um item que tem a curva que quer editar

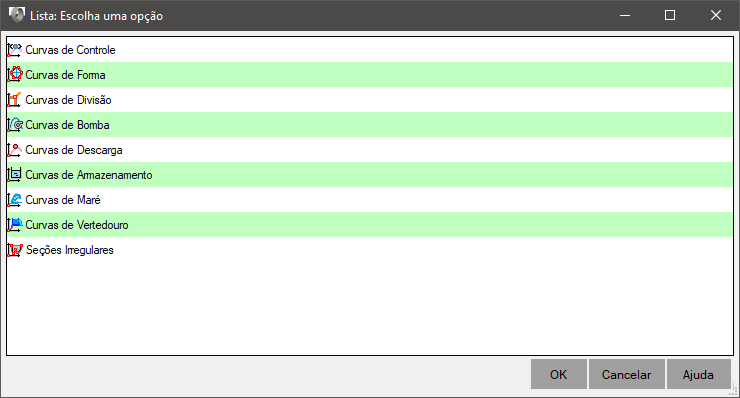

Ao clicar o botão Novo, será solicitado que escolha o tipo de curva:

Existem 9 tipos de curvas no SWMM:

1. Curva de Controle - descreve a variação dos valores de valor/configuração em Controles LID
2. Curva de Forma - descreve a variação dos valores da relação Largura/(Altura Total) em função da relação da Profundidade/(Altura Total) em Seções não Padronizadas do SWMM que são regulares
3. Curva de Divisão - descreve a variação dos valores de vazão de saída em função da vazão de entrada em Divisores de Fluxo do SWMM
4. Curva de Bomba - descreve a variação da vazão em função da carga/profundidade em Bombas do SWMM
5. Curva de Descarga - descreve a variação da vazão em função da elevação em Bocais do SWMM
6. Curva de Armazenamento - descreve a variação da área alagada em função da profundidade em Nós do SWMM
7. Curva de Maré - descreve a variação da altura da maré em função da hora do dia em Exutórios do SWMM
8. Curva de Vertedouro - descreve a variação do coeficiente de vertedouro em função da carga em Vertedouros do SWMM
9. Seções Irregulares - descreve a seção transversal irregular de canais no SWMM

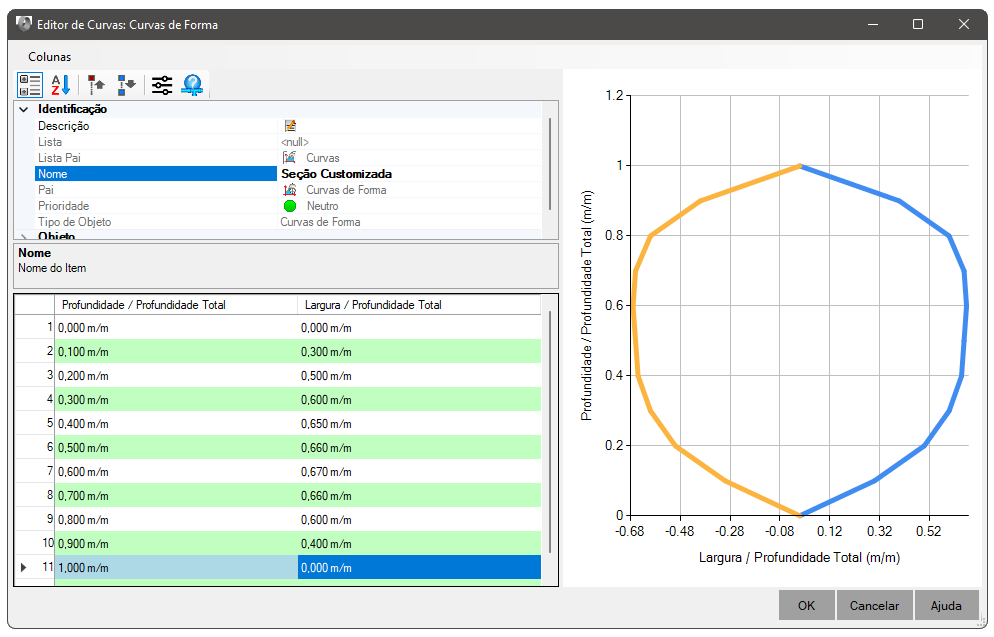

Após escolher o tipo de curva, clique o botão OK e e a tela a seguir é mostrada:

1. Dê um nome para a curva no quadro de propriedades do lado esquerdo, no topo
   Note, o SWMM é bastante sensível com a nomenclatura dos objetos. Não use caracteres especiais. Espaços serão convertidos para "_" no arquivo INP gerado pelo comando SWMMEXPORT e o nome deve ser limitado a 31 caracteres
2. Na tabela do lado esquerdo, informe os valores para criar a curva. Note que você pode mudar a ordem das colunas, mas o gráfico será o mesmo.
3. Dependendo do tipo de curva, o gráfico irá se comportar de uma maneira. Pode ser ainda, que os dados informados na tabela, gerem curvas inválidas. Neste caso, a propriedade Prioridade aparecerá com o ícone

Veja também:

• SWMMPATTERNS - para editar padrões temporais do SWMM

Note: Para que seja possível usar este comando, uma licença é necessária. Do contrário, você só poderá visualizar as curvas já existente.
