SWMM - Links - Vertedouro

Vertedouros são usados para modelar estruturas de saída e desvio em um sistema de drenagem. Os vertedouros são normalmente localizados em um poço de inspeção, ao longo da lateral de um canal ou dentro de uma unidade de armazenamento. Eles são representados internamente no SWMM como um link conectando dois Nós, onde o próprio dique é colocado no nó a montante. Uma comporta pode ser incluída para evitar o refluxo.

Além das propriedades compartilhadas dos Links do SWMM, os vertedouros ainda tem as seguintes propriedades:

• Vertedouro
  • Coeficiente de Descarga (DischargeCoef, Double) - Coeficiente de descarga para fluxo através da porção central do vertedouro
  • Curva do Vertedouro (WeirCurve, ObjectId) - Curva de barragem opcional que permite que o coeficiente de descarga central varie em função da altura manométrica
  • Dispositivo de Retenção (FlapGate, Boolean) - SIM, se o vertedouro tiver uma comporta que impede o refluxo,
    NãO se não
  • Pode Sobrecarregar (CanSurcharge, Boolean) - SIM se o vertedouro pode sobrecarregar (tem um nível de água a montante superior à altura da abertura) ou
    Não se não pode
  • Offset da Entrada (CrestHeight, Double) - Altura da base do vertedouro até a cota de fundo da entrada
• Tipo de Vertedouro
  • Tipo de Vertedouro (WeirType, Enum) - Cinco tipos de vertedouros estão disponíveis, cada uma incorporando uma fórmula diferente para calcular o fluxo em função da área, coeficiente de descarga e diferença de carga através do vertedouro:
    • Transversal - forma retangular
    • Fluxo lateral - formato retangular
    • Entalhe em V - forma triangular
    • Trapezoidal - forma trapezoidal
    • Rodovia - barragem retangular com crista larga usada para modelar cruzamentos de rodovias
  • Largura da Estrada (RoadWidth, Double) - Altura vertical da abertura do vertedouro
    Use quando o tipo de vertedouro é Rodovia
  • Superfície da Estrada (RoadSurf, Enum) - Tipo de superfície da estrada
    Use quando o tipo de vertedouro é Rodovia
  • Declividade Lateral (SideSlope, Double) - Declividade das paredes laterais (largura/altura)
    Use quando o tipo de vertedouro é Trapezoidal
  • Coeficiente de Descarga (EndCoeff, Double) - Coeficiente de descarga para fluxo através das extremidades triangulares de um vertedouro TRAPEZOIDAL
    Use quando o tipo de vertedouro é Trapezoidal
  • Contrações (Contractions, Enum) - Número de contrações finais para uma barragem TRANSVERSA ou LATERAL cujo comprimento é mais curto do que o canal em que é colocado. Ou 0, 1 ou 2, dependendo se nenhuma extremidade, uma extremidade ou ambas as extremidades são chanfradas nas paredes laterais
    Use quando o tipo devertedouro é Transversal ou Fluxo Lateral
  • Declividade Lateral (SideSlope, Double) - Declividade das paredes laterais (largura/altura)
    Aplica-se quando o tipo de vertedouro é Trapezoidal ou Entalhe em V
  • Comprimento Horizontal (WeirLength, Double) - Comprimento horizontal da abertura do vertedouro
  • Altura Vertical (WeirLength, Double) - Comprimento horizontal da abertura do vertedouro

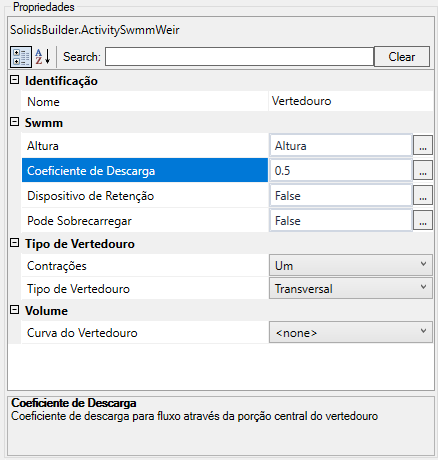

    Esta é uma propriedade que depende da geometria do vertedouro, então deve estar amarrada a geometria deste, por exemplo:

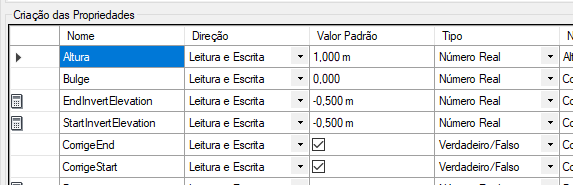

    Na imagem acima, Altura está definido no quadro de propriedades do modelo:

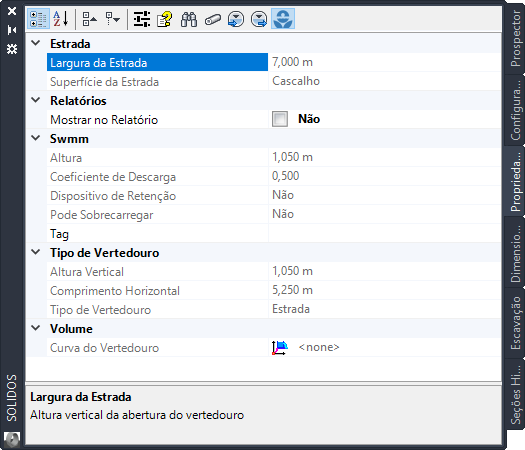

Para visualizar as propriedades de um vertedouro no SOLIDOS, use a aba Propriedades ou ainda use o comando SPROPS:

Note: Você deve clicar o botão no topo da tela.

Se ele não estiver visível, significa que a rede não está habilitada para o SWMM. Habilite-a em suas propriedades:
