SWMM - Links - Bocal

Os Bocais são dispositivos de controle de fluxo normalmente usados para controlar saídas de unidades de armazenamento.

Eles são usados para modelar relações especiais de descarga que não podem ser caracterizadas por bombas, orifícios ou açudes.

Um bocal também pode ter uma porta de aba que restringe o fluxo a apenas uma direção.

Os Bocais conectados às unidades de armazenamento estão ativas em todos os tipos de roteamento de fluxo. Se não estiverem acoplados a uma unidade de armazenamento, eles só podem ser usados em redes de drenagem analisadas com o roteamento de fluxo Dynamic Wave. Uma curva de classificação definida pelo usuário determina o fluxo de descarga de uma saída como uma função da profundidade da borda livre acima da abertura da saída ou da diferença de carga através dela. As regras de controle podem ser usadas para ajustar dinamicamente esse fluxo quando certas condições existem.

Os Bocais do SWMM tem, alem das propriedades dos Links, as seguintes propriedades:

• SWMM
  • Dispositivo de Retenção - SIM, se o vertedouro tiver uma comporta que impede o refluxo,
    NãO, se não
  • Elevação da Entrada - Elevação da geratriz inferior interna inicial do conduto
• Tipo de Bocal - Método de definição do fluxo (Q) como uma função da profundidade da borda livre ou altura manométrica (y) através da saída
  Pode Ser:
  • FUNCIONAL / PROFUNDIDADE - usa uma função de potência Q = Ay^B onde y é a profundidade da borda livre acima da abertura da entrada
    Neste caso, preencha:
    • Expoente - Expoente (B) usado para a relação funcional entre profundidade ou carga e taxa de fluxo
    • Coeficiente - Coeficiente (A) para a relação funcional entre profundidade ou carga e taxa de fluxo
  • FUNCIONAL / CARGA - usa uma função de potência Q = Ay^B onde y é a diferença de carga na entrada
    Neste caso, preencha:
    • Expoente - Expoente (B) usado para a relação funcional entre profundidade ou carga e taxa de fluxo
    • Coeficiente - Coeficiente (A) para a relação funcional entre profundidade ou carga e taxa de fluxo
  • TABULAR / PROFUNDIDADE - usa uma curva tabulada de fluxo versus valores de profundidade da borda livre
    Neste caso, preencha:
    • Curva de Avaliação - curva de classificação contendo a relação entre profundidade ou carga e taxa de fluxo
  • TABULAR / CARGA - usa uma curva tabulada de fluxo versus valores de diferença de carga
    Neste caso, preencha:
    • Curva de Avaliação - curva de classificação contendo a relação entre profundidade ou carga e taxa de fluxo

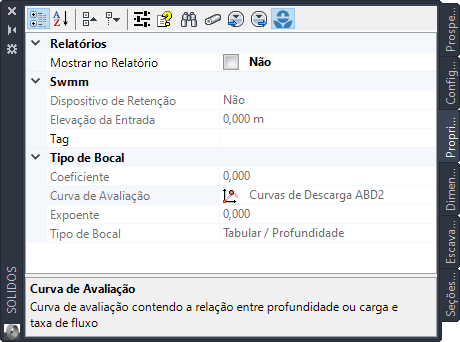

Para visualizar as propriedades de um bocal no SOLIDOS, use a aba Propriedades ou ainda use o comando SPROPS:

Note: Você deve clicar o botão no topo da tela.

Se ele não estiver visível, significa que a rede não está habilitada para o SWMM. Habilite-a em suas propriedades:
