SWMMPATTERNS

O comando SWMMPATTERNS cria e edita Padrões do SWMM

Para usar, chame SWMMPATTERNS na linha de comando, menu, barra de ferramentas ou no Ribbon e escolha o estilo que deseja editar:

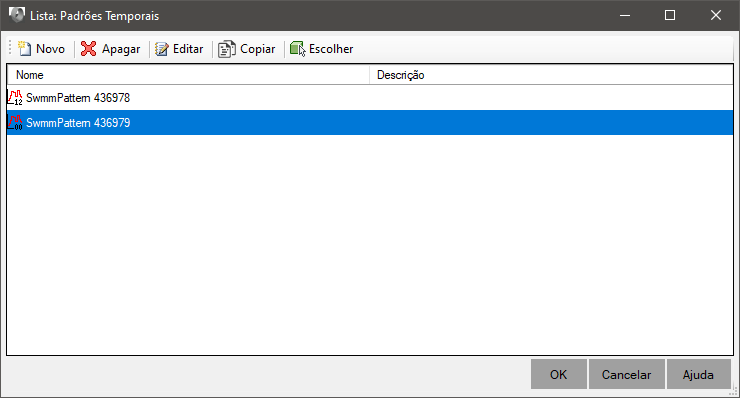

Nesta tela você pode:

• Novo - Criar um novo padrão temporal
• Apagar - Apagar os padrões selecionados, se não estiverem em uso
• Editar - Editar o padrão temporal selecionado
• Copiar - Copiar e editar o padrão temporal selecionado
• Escolher - selecione na tela um item que tem o padrão temporal que quer editar

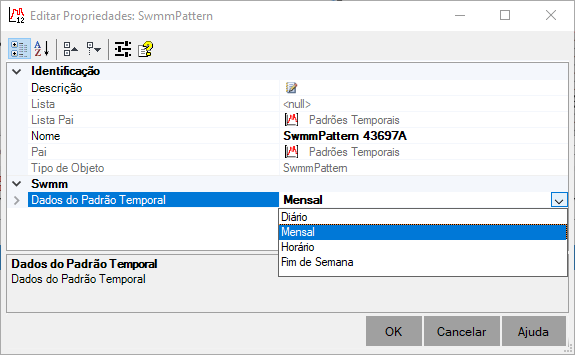

Ao clicar o botão Novo, será solicitado que escolha o tipo de padrão temporal:

1. Os padrões temporais do SWMM só variam no período considerado, então escolha o período
2. Dê um nome para o padrão
   Note, o SWMM é bastante sensível com a nomenclatura dos objetos. Não use caracteres especiais. Espaços serão convertidos para "_" no arquivo INP gerado pelo comando SWMMEXPORT e o nome deve ser limitado a 31 caracteres

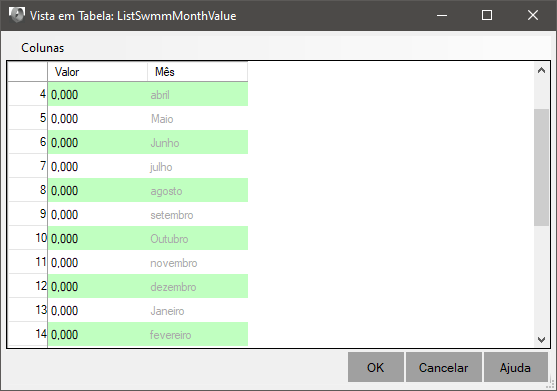

3. Na linha abaixo do período, clique o ícone para editar os valores do padrão:


4. Se os valores informados forem inválidos, a propriedade Prioridade aparecerá com o ícone

Veja também:

• SWMMCURVES - para editar curvas do SWMM

Note: Para que seja possível usar este comando, uma licença é necessária. Do contrário, você só poderá visualizar os padrões pré existentes.
