SWMM - Curvas - Curvas de Bomba

Descreve a variação da vazão em função da carga/profundidade em Bombas do SWMM

É atribuído a um bomba do SWMM quando o modelador (linear de gravidade) do dispositivo associa a este a ferramenta Bomba

Também pode ser atribuído a bomba por uma regra de controle

Uma curva de bomba tem as seguintes propriedades:

• Identificação
  • Descrição (Description, String) - Use uma descrição amigável quando o nome do item não for suficiente
  • Nome (Name, String) - nome do item
    Evite nomes muito compridos, ou que contenham os seguintes caracteres: '*', '>', '<', '/', '\', '"', ':', ';', '|', '=', '`', '#', ',', '?'
• Objeto
  • Prioridade (Priority, Enum) - Informação sobre o estado atual do item. Pode ser:
    • Neutro: sem problemas
    • Crítico: Algum problema que impede o cálculo ou uso do item
  • Avaliação de Erros (CurveError, Enum) Resultado da avaliação dos dados
  • Dados da Curva (CurveData, IListClonavel) - os dados da curva, com as colunas:
    • Volume Ou Profundidade (X, Double) - volume ou profundidade que controla a bomba
    • Vazão Escoando (Y, Double) - o valor a ser usado
• SWMM
  • Tipo de Bomba (PumpType, Enum) - Define os tipos de dados da curva de bomba:
    1. Volume/Vazão Incremental - Uma bomba off-line com poço úmido onde o fluxo aumenta incrementalmente com o volume do poço úmido disponível
    2. Profundidade/Vazão Incremental - Uma bomba em linha onde o fluxo aumenta incrementalmente com a profundidade do nó de entrada
    3. Carga/Vazão Contínua - Uma bomba em linha onde o fluxo varia continuamente com a diferença de carga entre os nós de entrada e saída
    4. Profundidade/Vazão Contínua - Uma bomba em linha de velocidade variável em que o fluxo varia continuamente com a profundidade do nó de entrada
    5. Velocidade Variável - Uma versão de velocidade variável da bomba tipo 3 em que a curva manométrica x fluxo muda de posição dependendo da configuração de velocidade da bomba

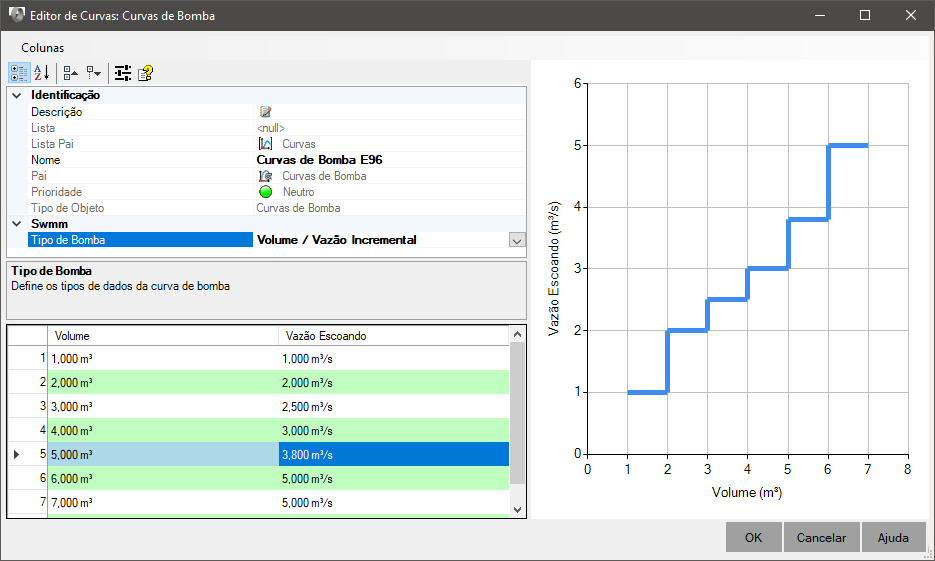

Os dados são preenchidos na tabela e plotados no gráfico para melhor visualização:

Os valores de Volume/Profundidade/Carga precisam estar em ordem crescente e não repetir e não podem ser negativas, do contrário, a propriedade Prioridade estará como Crítica
