Solids Builder - Fluxograma

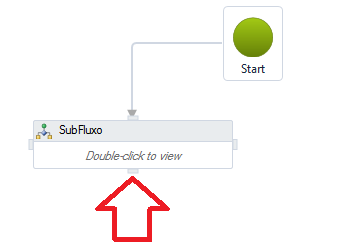

Para construir um modelo de seção, é preciso definir uma lógica ou sequência de atividades. Esta lógica é estabelecidas pelas ferramentas de fluxograma do plugin. Cada atividade terá conectores que podem ser conectados a outras atividades, definindo assim a sequência ou lógica de execução. Na imagem a seguir, a linha destacada indica isso:

Note, o fluxo principal tem um ponto de início, simbolizado pelo círculo verde, nomeado como Start. Para conectar duas atividades (ou ferramentas), pare o mouse sobre ela e note o retângulos:

Clique e arraste até a atividade subsequente.

A medida que novos fluxogramas são inseridos, pode-se "entrar" neles e criar novos sub-fluxos. Para se localizar, olhe a barra de título:

Assim, para subir um ou mais níveis no fluxograma, clique o nome deste na barra de título acima. Para adentrar uma ferramenta que possibilita ter sub itens, clique duas vezes nela, como indicado na frase "Double - click to view"

Perceba que ao selecionar alguma ferramenta no Designer, é possível editar suas propriedades:

A seguir, as ferramentas de controle de fluxo disponíveis:

• Sequência - usa-se para enfileirar uma sequência de ferramentas em uma caixa
• TryCatch - executa atividades com risco de erros
• Fluxograma - usa-se para criar sub-fluxos do fluxo principal
• Se (IF) - possibilita uma decisão do tipo (if - then - else) ou (se - então-senão)
• Escolha - permite várias saídas, em função da variável de decisão
• Enquanto - looping do tipo enquanto (while)
• Definir Variável - define uma variável interna
• Setar Variável - atribui um valor a uma variável interna definida
• Setar Parâmetro - atribui um valor a uma propriedade da seção
• Obter Propriedade - obtém qualquer propriedade do dispositivo
• Obter Propriedade Padrão - obtém propriedades do nó Opções
• Mensagem - Escreve uma mensagem na linha de comandos do AutoCAD
• Propriedade Visível - Modifies the visibility status of a property on SOLIDOS screens

Boas Práticas

• Sempre que precisar criar muitas atividades para um determinado fim, use uma Sequência para agrupar e dê um nome significativo.exemplo: para criar o corpo de um poço de visita, precisará de pelo menos:
  • 8 Pontos, 4 internos e 4 externos
  • 2 Polilinhas, 1 interna e uma externa
  • 2 Extrudar, 1 externo e 1 interno
  • 2 Subtrair, para finalizar

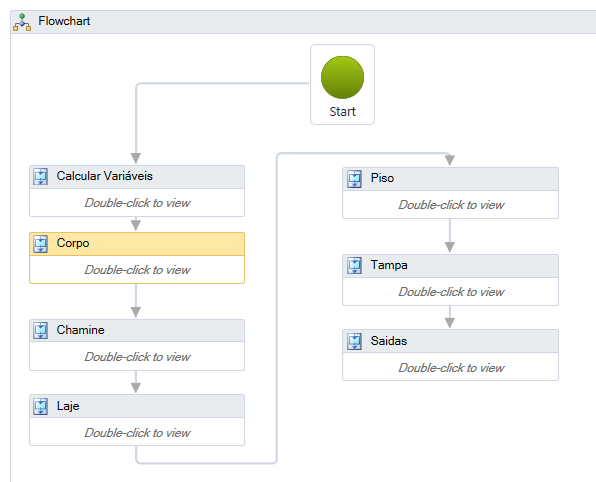

  Só aí tem 14 atividades. Coloque todas dentro de uma Sequência, e você terá um designer mais organizado:
• Evite colocar muitos Se (IF), um dentro do outro. Analise se não é melhor usar Escolha
• Não faça tudo com coordenadas absolutas, aprenda a usar coordenadas relativas e Transformações de geometrias
• Não se confunda: use a descrição das atividades para dar significado a elas sempre que necessário:


• Note, pode ser que as atividades que você adicionam entrem em looping infinito. Isso pode causar estouro de pilha, isto é, erro fatal por falta de memória; Para mitigar isso, o programa limita o número de execuções nas Toolspace / Configurações / Opções do programa (item Aviso / Máximo de Execuções)
