Solids Builder - Definir Variável

Definir Variável - cria uma variável local, que só existe dentro do modelador, isto é, não fica visível nas propriedades do dispositivo:

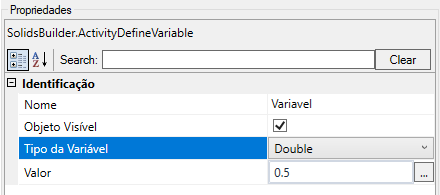

A atividade Definir Variável tem a seguintes propriedades:

• Nome - nome da variável
  Será o nome da atividade também
  Deve respeitar as regras de nomenclatura
• Objeto Visível - quando a variável é uma geometria (ponto, linha, sólido) ela pode ou não ser desenhada no preview
• Tipo de Variável
  • Double - número real
  • Int32 - número inteiro (32 bits)
  • String - texto qualquer
  • Boolean - verdadeiro/falso
  • GeometryPoint - um ponto reconhecível pelo modelador
  • GeometryVector - um vetor reconhecível pelo modelador
  • GeometryPLine - um polilinha reconhecível pelo modelador
  • GeometryCurve - um curva (linha, arco...) reconhecível pelo modelador
  • GeometrySolid - um solido reconhecível pelo modelador
• Valor - Expressão a ser avaliada que resulta num objeto do tipo informado em 'Tipo de Variável'
  Um valor qualquer, expressão do Visual Basic que é avaliada para o tipo informado, exemplos:
  • Double: 0.5 (o separador de decimais é o ponto (.))
  • Int32: 54
  • String: "TEXTO"
  • Expressões VB:
    • Largura + Parede
      Supondo que sejam duas variáveis ou parâmetros
    • Linha.StartPoint
      supondo que Linha seja uma GeometryCurve
    • Math.Cos(Angle)
      Supondo que Angle seja uma variável que contém um ângulo dado em radianos
    • True
      Supondo que o tipo seja um Boolean
    • A * X ^ 2 + B * X * C
      equações devem ser bem escritas! (a equação acima é diferente de: A*x² + B*x + C)
