Solids Builder - Setar Variável

Setar Variável - atribui um valor a uma variável (criada pela atividade Define Variável) pré definida:

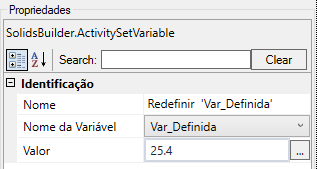

A atividade Setar Variável tem a seguintes propriedades:

• Nome - nome da atividade
  Note que o nome aqui, não precisa seguir as regras de nomenclatura
• Objeto Visível - quando a variável é uma geometria (ponto, linha, sólido) ela pode ou não ser desenhada no preview
• Nome da Variável - escolhida na lista de variáveis criadas antes da atividade Setar Variável
  Note, somente as variáveis existentes no momento da redefinição de valor podem ser usadas
• Valor - um valor qualquer, expressão do Visual Basic que é avaliada para o tipo informado, exemplos:
  • Double: 0.5 (o separador de decimais é o ponto (.))
  • Int32: 54
  • String: "TEXTO"
  • Expressões VB uma expressão VB, exemplos:
    • Largura + Parede
      Supondo que sejam duas variáveis ou parâmetros
    • Linha.StartPoint
      supondo que Linha seja uma GeometryCurve
    • Math.Cos(Angle)
      Supondo que Angle seja uma variável que contém um ângulo dado em radianos
    • True
      Supondo que o tipo seja um Boolean
    • A * X ^ 2 + B * X * C
      equações devem ser bem escritas! (a equação acima é diferente de: A*x² + B*x + C)
