Padrões

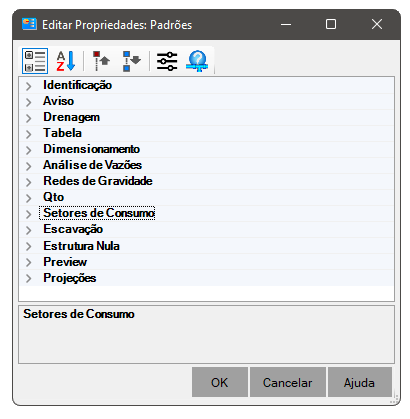

Os Padrões são configurações globais do programa. Estas configurações são definidas neste nó e podem ser acessada usando o comando SOPTIONS, ou então fazendo duplo-clique:

Na tela de propriedades:

É possível alterar diversas propriedades, que estão listadas abaixo:

• Dimensionamento - As configurações do escoamento controlam variáveis que influenciam nos cálculos hidráulicos
• Qto - Códigos das atividades e serviços que podem ser relacionadas aos dispositivos
• Aviso - Configuração do bloco de aviso que informa os dispositivos com algum tipo de problema
• Drenagem - Configurações relacionadas à rede de drenagem
• Setor de Consumo - Configurações relacionadas à setores de consumo
• Escavação - Configurações relacionadas a escavação de valas
• Padrões de Taludes - Configurações relacionadas aos padrões de taludes das valas escavadas
• Tabela - controla a aparência do polígono de seleção de tabelas
  • Cor do Polígono - indica a cor que os polígonos de seleção das tabelas irão aparecer no desenho
  • Desenhar Polígono - indica se o polígono será desenhado ou não
  Note: é um polígono temporário, não faz parte do banco de dados do AutoCAD
• Preview - controla a aparência de alguns previews (aba design)
  • Altura do Texto - altura dos textos que nomeiam as estruturas no preview
  • Distância entre Sequências - quando vários trechos são selecionados, mas não há continuidade entre eles, é adicionado um espaço entre sequências
  • Exagero vertical - controla a escala vertical do preview quando este está em perfil
• Projeções - valores padrão para projeções
  • Distância Máxima da View - valor padrão para a Distância Máxima da View
• Estrutura Nula - controla características de estruturas nulas
  • Estrutura Nula - informa o diâmetro da esfera representativa de estrutura nula no model space
• Dimensionamento
  • Incremento Menor - Variação menor na elevação a montante ou jusante durante o dimensionamento, quando se clicam os botões de variação no preview de perfil
  • Incremento Maior - Variação maior na elevação a montante ou jusante durante o dimensionamento, quando se clicam os botões de variação no preview de perfil
  • Densidade da Água (Gama, Double) - densidade da água para o cálculo da tensão trativa
  • Aceleração da Gravidade (g, Double) - aceleração da gravidade na Terra. Usado em muitos cálculos
• Análise de Vazões
  • Declividade Máxima (SlopeMax, Double) - declividade máxima a ser usada durante a análise de vazões
  • Incremento de Declividade (DeltaSlope, Double) - incremento na declividade a ser usada durante a análise de vazões
• Redes de Gravidade
  • Propagar Seção (PropagateSection, Boolean) - Ao alterar a seção de um dispositivo linear, em geral, os dispositivos a jusante deste deverão ter seções iguais ou maiores. Neste caso marque esta opção para que o programa substitua-os também
    Aplica-se a redes de gravidade (drenagem e esgoto)
• Geral
  • Carregar Menu - força o carregamento do menu sempre que o SOLIDOS é carregado
    Será chamado o comando SMENU, caso o valor seja SIM
    Note: isso pode mudar as configurações do CUIX padrão

Caso alguma propriedade apresente uma unidade de medida que você queira alterar, por exemplo: Precipitação em mm/h em vez de m/s, clique o botão Formatos, que aparece no topo da tela:
