Opções - Drenagem

A categoria Drenagem inclui as seguintes propriedades relacionadas à redes de drenagem. Note que estes parâmetros serão os valores adotados ao criar uma bacia de contribuição. Você poderá editar os valores na bacia posteriormente:

• Coeficiente de Deflúvio (C, Double) - Também chamado de coeficiente de infiltração, run-off, ou simplesmente C
  Este coeficiente pode ser dado por esta tabela:



  Local	C
  Telhados e superfícies asfaltadas	0.00 A 0.95
  Paralelepípedos, ladrilhos, blocos com juntas bem tomadas	0.85 a 0.90
  Calçamentos em pedra irregular	0.50 a 0.70
  Estradas e passeios de pedregulho	0.15 a 0.30
  Parques, jardins, gramados	0.01 a 0.20


  Pode-se ainda simplificar essa tabela, fazendo-se:
  C = ((Área coberta) * 0.7 + (Área descoberta) * 0.3) / ((Área coberta) + (Área descoberta))
  Entenda área coberta como sendo trecho urbanizado muito impermeabilizado e descoberta como áreas rurais.
  A bem da verdade, muitas prefeituras impõe valores de C. Curitiba por exemplo, determina que se use C = 0.95 a 1,00 em áreas centrais e 0.8 nas demais regiões.

• Método de Cálculo (Mcr, Enumerador) - Aplica ou não o coeficiente de Fantoli ao cálculo da vazão na equação:
  Qesc = Qmon + F * SCXA * Cr * I
  • Padrão - Não é aplicado este coeficiente
    F = 1
  • DNIT - O coeficiente será calculado pela equação:
    F = 0.0725 * (I * TM) ^ (1 / 3))

  Onde:
  • Qmon - somatório das vazões pontuais entrando nas estruturas a montante do tubo
  • F - Coeficiente de Fantoli
  • SCXA - Somatório do coeficiente de deflúvio (C) multiplicado pela área de contribuição nas estruturas de montante do tubo
  • Cr - Coeficiente de retardo
  • TM - Tempo do sistema (maior valor entre os tempos de concentração e somados os tempos de percurso a montante)
  • I - precipitação, em função da equação de chuva, do tempo de sistema (TM) e tempo de retorno (Tr)
• Coeficiente de Distribuição (n, Double) - Coeficiente aplicado ao cálculo da vazão em grandes bacias
  O coeficiente de distribuição (n), corrige os efeitos da distribuição das chuvas consideradas uniformes no método Racional, principalmente em bacias de médio porte, com áreas superiores a 1 km². Este coeficiente é dado em função da área da bacia e um coeficiente relacionado a declividade média ou a área em si
  No Método Racional, a vazão é dada por Q = C * I * A
  No Método Racional Modificado, é dado por: Q = CR * C * I * A

  CR = A ^ ( - n)
  Sendo:
  Q: vazão
  I: precipitação
  A: área da bacia
  n: coeficiente de distribuição

  O manual de hidrologia do DNIT (IPR 715 / 2005, página 128) usa n= 0,15 para obras urbanas e 0,10 para obras rurais

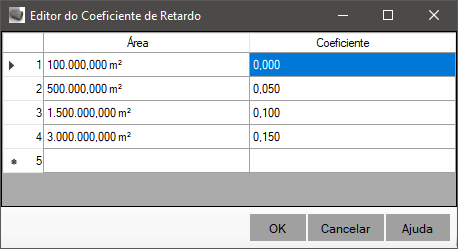

  O programa permite que você defina valores para o coeficiente de distribuição em intervalos da área, clicando o botão: que aparece ao selecionar esta propriedade:


• Equação de chuva - A equação de chuva a ser usada no calculo de todas as redes de drenagem do projeto atual, precisa estar em função do tempo de concentração (tc) e do tempo de recorrência (Tr)
  Estas equações normalmente tem este formato: I = A * Tr ^ B / (tc + C) ^ D
  Onde A, B, C e D são coeficientes tabelados.
  Você pode obter estes parâmetros no Plúvio disponibilizado pela em GBRP - Grupo de Pesquisa em Recursos Hídricos.
  Também pode obter a equação clicando o botão . Veja mais no tópico Equações de Chuva
• Precipitação (I, Double) - Esta propriedade aparece aqui para que você teste a equação escolhida acima. Se você observar qualquer valor estranho aqui, significa que sua equação está com problemas.compare o exemplo:


• Equação do Tc (Enumerador) - Informa qual equação será usada para calcular o tempo de concentração (tc)
  Em todas as equações:

  AreaContr - área da bacia em quilômetros quadrados
  Tc será dado em minutos
  LT - comprimento do talvegue, será dado em quilômetros
  H - desnível do talvegue, será dado em metros
  DeclMedTal - declividade média do talvegue será dado em (m/m) ou adimensional.

  As equações são:
  • Arbitrado - Permite que se arbitre o valor do tc nas bacias de contribuição
  • Kerby - Aplicável a bacias pequenas TC = (37 * (LT * 0.5 / DeclMedTal) ^ 0.47)
  • Kirpch - Originalmente aplicável a bacias menores que 0.8 km². Segundo o DNIT é aplicável a pequenas, médias e grandes bacias.TC = (57 * (LT ^ 3 / H) ^ 0.385)
  • Picking - Aplicável a bacias pequenas TC = (5.3 * (LT ^ 2 / DeclMedTal) ^ (1.0 / 3.0))
  • USCE (U. S. Corps of Engineers) Aplicável a bacias pequenas TC = (18 * (LT / DeclMedTal ^ 0.25) ^ 0.76)
  • Ven Te Chow - Aplicável a bacias pequenas TC = (25.2 * (LT / DeclMedTal ^ 0.5) ^ 0.64)
  • DNOS - Aplicável a qualquer bacia TC = ((10 / vk) * AreaContr ^ 0.3 * LT ^ 0.2 / (DeclMedTal ^ 0.4))
  • Kirpch Modificada - Aplicável a qualquer bacia TC = (85.2 * (LT^3 / H) ^ 0.385)
  • George Ribeiro - Aplicável a qualquer bacia TC = (16 * LT / ((1.05 - 0.2 * pr) * (100 * DECMEDTAL) ^ 0.04))
  • Passini - Aplicável a qualquer bacia TC = (6.42 * (AreaContr * LT) ^ (1.0 / 3.0) / DECMEDTAL^ 0.5)

  • Ventura - Aplicável a qualquer bacia TC = (7.62 * (AreaContr / DECMEDTAL) ^ 0.5)

  • Rossi - Contra indicada em qualquer bacia TC = (46.2 * (LT / DECMEDTAL^ 0.5) ^ 0.295)
  • Giandotti - Aplicável a bacias médias e grandes TC = 60 * ((4 * AreaContr ^ 0.5 + 1.5 * LT) / (0.8 * H ^ 0.5))
  • LagTC = Kn * (0.0053 * LT* Lc) / DECMEDTAL^ 5) ^ 0.38
  • JohnCollins TC = (44 * (LT / dm) * (AreaContr ^ 2 / DECMEDTAL) ^ 0.2)

    dm = (4 * AreaContr / PI) ^ 0.5
    Onde:
    PI - constante matemática pi
  • CNTC = (108 * LT ^ 1.3 * (1000 / CN - 9) ^ 0.7 / H ^ 0.5)
• Tempo de concentração (Tc, Double) - o tempo de concentração de uma bacia hidrográfica é definido pelo tempo de percurso de que o deflúvio leva para atingir o curso principal desde os pontos mais longínquos até o local onde se deseja definir a descarga.

• Tempo de Concentração Mínimo (TcMin, Double) - Quando o tempo de concentração calculado ou arbitrado das bacias associadas ao dispositivo são inferiores a este valor, este será adotado
• Tipo de terreno (DNOSK, Double) - tipo do solo, disponível quando a equação de cálculo do tc é a do método DNOSK

  Terreno	vk
  Terreno areno argiloso, coberto de vegetação intensa, elevada absorção	2.0
  Terreno comum, coberto de vegetação, absorção apreciável	3.0
  Terreno argiloso, coberto de vegetação, média absorção	4.0
  Terreno argiloso, vegetação média, pouca absorção	4.5
  Terreno com rocha, escassa vegetação, baixa absorção	5.0
  Terreno rochoso, vegetação rala, reduzida absorção	5.5

• Curva Número (CN, Inteiro) - Número de curva da bacia, disponível quando a equação de cálculo do tc é a do método CN
• Kn (Kn, Double) - é a média dos coeficientes de Manning ao longo dos cursos d'água mais importantes da bacia (varia de 0.01 a 0.3), disponível quando a equação de cálculo do tc é a do método Lag
• Lc (Lc, Double) - parâmetro ????, disponível quando a equação de cálculo do tc é a do método Lag
• PR (PR, Double) - é a porção da bacia coberta por vegetação (0% a 100 %)
• Tempo de recorrência (Tr, Double) - É o tempo de recorrência da chuva, ou tempo que leva para repetir uma chuva de igual intensidade e duração. Segundo a CETESB varia de 2 a 10 anos:

  Local	Anos
  Residencial	2
  Comercial	5
  Áreas com edifícios públicos, aeroportos	2 a 5
  Áreas altamente valorizadas	5 a 10


  A IS - 203 - Estudos Hidrológicos (das Diretrizes Básicas para Elaboração de Estudos e Projetos Rodoviários) recomenda que se faça o dimensionamento usando 10 anos e a verificação dos níveis de montante em 20 ou 25 anos
